In der Welt der technischen Konstruktion und Fertigung spielen Präzision und Klarheit eine entscheidende Rolle. Standardisierte Zeichnungen sind das Rückgrat jeder erfolgreichen Produktentwicklung. Die American Society of Mechanical Engineers (ASME) legt strenge Anforderungen an die Formatierung von Zeichnungsnotizen fest, insbesondere hinsichtlich der Verwendung von Großbuchstaben. Solidworks 2014 hat eine intelligente Funktion eingeführt, die Konstrukteuren dabei hilft, diese Normen mühelos einzuhalten und gleichzeitig die Effizienz im Arbeitsablauf zu steigern. Diese Neuerung trägt maßgeblich dazu bei, dass Ihre technischen Dokumente nicht nur normgerecht, sondern auch unmissverständlich sind, was für Ingenieure und Fertigungsteams in Deutschland und weltweit von größter Bedeutung ist. Die Fähigkeit, Texte automatisch in Großbuchstaben umzuwandeln, ohne die ursprüngliche Dateneingabe zu beeinträchtigen, ist ein Paradebeispiel für die kontinuierliche Verbesserung der Nutzererfahrung in CAD-Programmen wie SolidWorks 2014. Für weiterführende Einblicke in spätere Versionen und deren Funktionen kann man sich auch über SolidWorks 2018/2019 informieren.
Die Funktion “Alle Großbuchstaben” in SolidWorks 2014 verstehen
Die ASME-Richtlinien verlangen aus Gründen der Lesbarkeit und Eindeutigkeit oft, dass Notizen auf technischen Zeichnungen in Großbuchstaben verfasst werden. Gleichzeitig gibt es Ausnahmen, etwa für gängige Abkürzungen oder Maßeinheiten, die traditionell in Kleinbuchstaben dargestellt werden. SolidWorks 2014 bietet hierfür eine elegante Lösung: die Einstellung “Alle Großbuchstaben” (All uppercase).
Diese Option finden Sie im PropertyManager, genauer gesagt in der Gruppe “Textformat”. Sobald Sie das Häkchen bei “Alle Großbuchstaben” setzen, wird der gesamte Text einer Anmerkung automatisch in Großbuchstaben umgewandelt – sowohl während der Eingabe als auch bei späteren Bearbeitungen. Das Geniale daran ist, dass SolidWorks den ursprünglich eingegebenen Text unverändert im Hintergrund speichert. Das bedeutet, Sie verlieren zu keiner Zeit Ihre Originaldaten. Sollten Sie die Notiz später wieder in den nicht-kapitalisierten Zustand zurückversetzen wollen, ist dies problemlos möglich. Diese Flexibilität gewährleistet, dass Sie jederzeit zwischen verschiedenen Darstellungsweisen wechseln können, ohne den Inhalt neu eingeben zu müssen. Dies ist besonders vorteilhaft, wenn Entwürfe in verschiedenen Phasen des Projekts oder für unterschiedliche Zielgruppen, die möglicherweise abweichende Formatierungsanforderungen haben, präsentiert werden müssen.

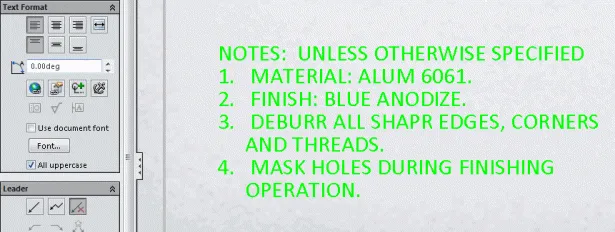

Alle Großbuchstaben in SolidWorks
Globale Einstellungen und die “Ausschussliste” (Exclusion List)
Wie bei vielen anderen Anmerkungseinstellungen lässt sich auch die Funktion “Alle Großbuchstaben” als Standard festlegen. Dies geschieht über das Menü “Extras” > “Dokumenteigenschaften” im Bereich “Großbuchstaben”. Hier können Sie nicht nur die Standardeinstellung aktivieren, sondern auch eine sogenannte “Ausschussliste” (Exclusion list) definieren. Diese Liste ist ein mächtiges Werkzeug, um bestimmte Textelemente von der automatischen Großschreibung auszunehmen.
Die Macht der Ausschussliste: Ausnahmen präzisieren
Die Ausschussliste ist eine Zusammenstellung von Ausnahmen, die nicht in Großbuchstaben umgewandelt werden sollen, selbst wenn die Funktion “Alle Großbuchstaben” aktiviert ist. Sie ist dabei Groß- und Kleinschreibung-sensitiv. Wenn beispielsweise eine Maßeinheit wie Hertz (“Hz”) oder Millimeter (“mm”) normalerweise in einer gemischten Schreibweise dargestellt wird, erkennt SolidWorks dies und respektiert die Einträge in der Ausschussliste. Stimmt ein Texteintrag mit einem Eintrag in der Ausschussliste überein, wird er nicht zwangsweise kapitalisiert.
Was aber, wenn eine gängige Buchstabenkombination wie “m” oder “mm” gleichzeitig als gängige Abkürzung und als Teil eines Wortes vorkommt? SolidWorks ist hier intelligent genug, um den Kontext zu verstehen. Es weiß, wann der Text kapitalisiert werden muss und wann nicht. Nehmen wir als Beispiel das Wort “dimmer” und die Abkürzung “mm” für Millimeter. SolidWorks würde “mm” für Millimeter in Kleinbuchstaben belassen, während die “mm” innerhalb des Wortes “dimmer” kapitalisiert würden, sofern “dimmer” nicht auf der Ausschussliste steht. Diese Fähigkeit zur kontextuellen Unterscheidung verhindert unerwünschte Formatierungsfehler und sorgt für eine präzise Umsetzung der Zeichnungsstandards.

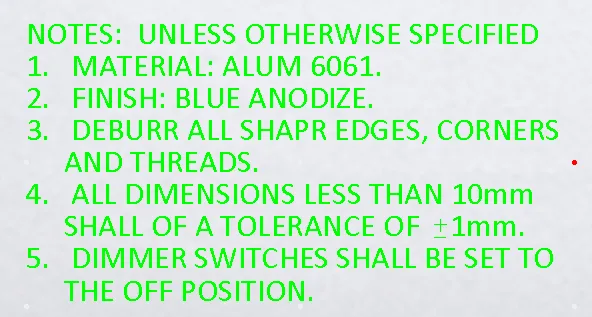

mm nicht MM
Vorteile und Best Practices für deutsche Ingenieure
Die Anwendung dieser Großschreibungsfunktion bietet deutschen Ingenieuren und Konstrukteuren zahlreiche Vorteile:
- Normenkonformität: Die Einhaltung von Industriestandards wie ASME oder internen Firmenrichtlinien wird erheblich vereinfacht, was Fehlerquoten reduziert und die Akzeptanz von Zeichnungen bei Kunden und Partnern erhöht.
- Effizienz: Die automatische Formatierung erspart manuelle Korrekturen und beschleunigt den Zeichnungserstellungsprozess, sodass wertvolle Arbeitszeit für komplexere Aufgaben bleibt.
- Konsistenz: Alle Notizen erscheinen in einem einheitlichen Format, was die Lesbarkeit verbessert und das professionelle Erscheinungsbild der Dokumente steigert.
- Datensicherheit: Da der Originaltext erhalten bleibt, besteht keine Gefahr des Datenverlusts bei Formatierungsänderungen.
- Fehlerreduzierung: Die intelligente Handhabung von Abkürzungen und Ausnahmen minimiert das Risiko von Tippfehlern und inkonsistenten Darstellungen.
Für eine optimale Nutzung empfiehlt es sich, die Ausschussliste sorgfältig zu pflegen und alle gängigen Maßeinheiten (z.B. mm, cm, kg), wissenschaftlichen Abkürzungen (z.B. Hz, rpm) und eventuelle unternehmensspezifische Kleinbuchstaben-Begriffe dort einzutragen. Regelmäßige Überprüfungen und Anpassungen der Liste stellen sicher, dass sie stets den aktuellen Anforderungen entspricht. Diese Funktionen sind ein wichtiger Bestandteil der Produktivität in der CAD-Umgebung, ähnlich wie eine gut optimierte Workflow-Lösung in anderer Design-Software, beispielsweise Photoshop CS10 für die Bildbearbeitung.
Fazit: SolidWorks 2014 als Partner für präzise Dokumentation
Die “Alle Großbuchstaben”-Funktion in SolidWorks 2014 ist weit mehr als nur eine einfache Formatierungsoption. Sie ist ein intelligentes Werkzeug, das Konstrukteure dabei unterstützt, normgerechte und präzise technische Zeichnungen mit minimalem Aufwand zu erstellen. Durch die automatische Umwandlung in Großbuchstaben, die Wahrung des Originaltextes und die flexible Ausschussliste löst SolidWorks eine häufige Herausforderung in der technischen Dokumentation. Dies spart nicht nur Zeit und Nerven, sondern erhöht auch die Qualität und Professionalität Ihrer Entwürfe. Für Unternehmen in Deutschland, die Wert auf höchste Standards und Effizienz legen, erweist sich SolidWorks 2014 mit dieser Funktion als unverzichtbarer Partner im Konstruktionsprozess. Möchten Sie mehr über die Möglichkeiten von SolidWorks erfahren oder eine praktische Einführung erhalten? Füllen Sie das untenstehende Formular aus, um den ersten Schritt zu machen.
