Die moderne Fertigungsindustrie entwickelt sich rasant weiter. Um wettbewerbsfähig zu bleiben, ist die Einführung von Werkzeugen, die Prozesse optimieren, Präzision verbessern und Innovationen vorantreiben, unerlässlich. Mit dem Shop Floor Programmer, nahtlos integriert in 3DEXPERIENCE SOLIDWORKS und SOLIDWORKS Desktop über Cloud Services, steht Fertigungsunternehmen und Designern eine leistungsstarke Plattform zur Optimierung von Bearbeitungs- und Fertigungsabläufen zur Verfügung. Wenn Sie bereits 3DEXPERIENCE SOLIDWORKS oder SOLIDWORKS Desktop nutzen, besitzen Sie möglicherweise schon diese fortschrittliche Software für die Programmierung im Fertigungsbereich.
Dieser Artikel beleuchtet die Hauptfunktionen und Einsatzmöglichkeiten des Shop Floor Programmers und zeigt, wie er sowohl für Anfänger als auch für erfahrene Experten die Arbeitsabläufe vereinfacht.
Wenn Sie lieber direkt ein Video ansehen möchten, finden Sie hier ein 22-minütiges Webinar zum Shop Floor Programmer.
Fertigungszelle im Shop Floor Programmer
Erste Schritte mit dem Shop Floor Programmer
Der erste Schritt zur Nutzung des Shop Floor Programmers besteht darin, ein in SOLIDWORKS konstruiertes Teil in die Shop Floor Machining App auf der 3DEXPERIENCE Plattform hochzuladen. Dieser Vorgang beginnt mit dem Speichern Ihres Teils in SOLIDWORKS, wobei eine Hilfspalte die Bestätigung liefert, dass die Datei für weitere Verwendungen bereit ist. Nach dem Speichern können Sie die Datei einfach per Drag-and-Drop in die Shop Floor Machining App ziehen – eine praktische und intuitive Methode der Datenübertragung.
Anschließend wird die Fertigungszelle erstellt, die als Grundlage für alle nachfolgenden Operationen dient. Unabhängig davon, ob Sie ohne vordefinierte Werkzeuge und Maschinen beginnen oder auf einer bestehenden Bibliothek aufbauen, vereinfacht der Shop Floor Programmer den Einrichtungsprozess.
Einrichten von Maschinen und Werkzeugen
Für neue Benutzer ist die Einrichtung einer Maschine und eines Werkzeugs in der Plattform unkompliziert. Durch die Auswahl einer generischen Drei-Achsen-Maschine können Sie ihr einen Namen geben, einen Postprozessor auswählen und Ausgaben wie ISO definieren. Anschließend können Werkstückmaterialien erstellt und an das Teil für die Bearbeitung angepasst werden.
Ein herausragendes Merkmal ist die Wiederverwendbarkeit von im System erstellten Werkzeugen über verschiedene Projekte und Fertigungszellen hinweg, was zukünftige Arbeitsgänge wertvolle Zeit spart.
Der Shop Floor Programmer bietet zudem intelligente Werkzeuge wie die Merkmalserkennung, die wichtige Programmierschritte automatisiert. Beispielsweise wird die Programmierung von Operationen wie der Erstellung von Taschen durch die Auswahl des Merkmals, die Zuweisung eines Werkzeugs und die Anpassung der Bearbeitungsparameter nahtlos ermöglicht.

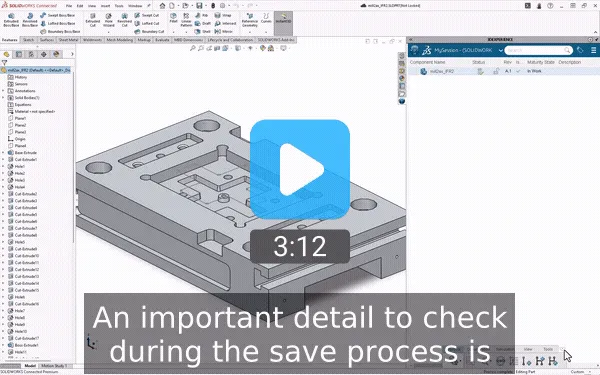

Automatische Merkmalserkennung im Shop Floor Programmer
Erweiterung der Fähigkeiten durch den Fertigungsbereich
Die Fähigkeiten des Shop Floor Programmers erstrecken sich auch auf Fertigungsprozesse wie Nesting, Laserschneiden, Wasserstrahlschneiden und Plasmaschneiden. Durch die Kombination von SOLIDWORKS-Abwicklungen mit der Shop Floor Machining App können Benutzer Teile effizient für 2D-Schnittpfade vorbereiten.
Die Plattform ermöglicht es Benutzern, Nesting-Parameter zu definieren, Ergebnisse in der Vorschau anzuzeigen und die Auswahl von Konturen für den Schnitt zu automatisieren. Sie können beispielsweise Innen- oder Außenkonturen für präzise Schnitte gruppieren und Schnittsequenzen anpassen, um Arbeitsabläufe zu optimieren.
Benutzerfreundlichkeit steht dabei im Vordergrund. Selbst komplexe Vorgänge wie das Umordnen von Bearbeitungsaufgaben können durch intuitive Drag-and-Drop-Funktionalität erreicht werden.

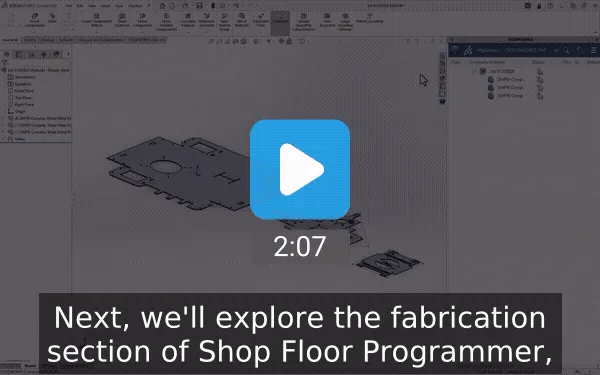

Nesting-Vorschau und Kontur-Auswahl
Validierung von Designs mit Manufacturing Check
Für Designer und Ingenieure ist die Sicherstellung der Herstellbarkeit von entscheidender Bedeutung. Hier glänzt die Manufacturing Check App. Dieses Werkzeug ermöglicht die Analyse von Designs und deren Vergleich mit Standardkriterien für additive und traditionelle Fertigungsmethoden.
Durch die Festlegung vordefinierter Parameter – oder deren individuelle Anpassung – können Sie bewerten, ob ein Design wichtige Prüfungen besteht. Die App liefert dann Feedback zu verbesserungswürdigen Bereichen oder hebt hervor, ob Designs besser für den 3D-Druck oder die konventionelle Bearbeitung geeignet sind.
Dieser integrierte Validierungsschritt reduziert Fehler und optimiert Designs, bevor sie in die Produktion gehen.
Erschließung von Kollaboration und Konnektivität
Der Shop Floor Programmer ist nicht nur ein Werkzeug zur Optimierung von Abläufen, sondern legt auch Wert auf Konnektivität und Gemeinschaft. Innerhalb der 3DEXPERIENCE Plattform können Benutzer auf Ressourcen zugreifen, sich mit Fertigungsexperten vernetzen und einer Community beitreten, um Einblicke auszutauschen, Fragen zu stellen und über bewährte Verfahren auf dem Laufenden zu bleiben.
Sehen Sie sich das vollständige 22-minütige Webinar zum Shop Floor Programmer für SOLIDWORKS-Benutzer unten an.
Bereit für mehr?
Die Integration des Shop Floor Programmers mit SOLIDWORKS und der 3DEXPERIENCE Plattform bietet eine leistungsstarke Lösung für moderne Bearbeitungs- und Fertigungsanforderungen. Mit Funktionen, die auf Automatisierung, Wiederverwendbarkeit und Effizienz ausgerichtet sind, ist diese Plattform ideal für Unternehmen, die innovativ sein und wachsen wollen. Und die beste Nachricht ist: Wenn Sie 3DEXPERIENCE SOLIDWORKS oder SOLIDWORKS Desktop verwenden, haben Sie dieses leistungsstarke Werkzeug möglicherweise bereits in Ihrer Toolbox – worauf warten Sie also noch?
Möchten Sie mehr erfahren oder das volle Potenzial entdecken? Besuchen Sie die Ressourcen auf dieser Seite, um mehr darüber zu erfahren, was der Shop Floor Programmer für Ihr Unternehmen tun kann. Entdecken Sie auch unsere Fertigungsangebote auf dieser Seite.
Wenden Sie sich an Ihren lokalen SOLIDWORKS-Händler, um weitere Informationen darüber zu erhalten, wie Sie dieses leistungsstarke Werkzeug noch heute nutzen können. Es ist an der Zeit, Ihre Herangehensweise an die Fertigung neu zu definieren.
