Die effiziente und normgerechte Konstruktion ist das A und O im modernen Ingenieurwesen. SOLIDWORKS bietet hierfür leistungsstarke Werkzeuge, die Ihnen nicht nur die Erstellung von Bauteilen erleichtern, sondern auch den Zugriff auf standardisierte Komponenten vereinfachen. Insbesondere die Normteile Für Solidworks spielen eine entscheidende Rolle, wenn es darum geht, Zeit zu sparen und Fehlerquellen zu minimieren. In diesem Beitrag tauchen wir tief in die Funktionen ein, die SOLIDWORKS für die Verwaltung und Integration von Normteilen bereitstellt, darunter die integrierte Toolbox und der leistungsstarke Online-Katalog PartSupply.
Die SOLIDWORKS Toolbox: Standardisierte Komponenten leicht gemacht
Die SOLIDWORKS Toolbox, die Teil der SOLIDWORKS Professional Edition ist, ist eine wahre Fundgrube für Ingenieure. Sie bietet eine umfangreiche Sammlung von parametrischen Elementen, die nicht nur auf Standardmaßen basieren, sondern auch vielfältige Gewindedarstellungen für Renderings und technische Zeichnungen beinhalten. Dies erspart Ihnen das mühsame manuelle Erstellen von Schrauben, Muttern, Scheiben und anderen Verbindungselementen.
Ein besonderer Vorteil der Toolbox ist die nahtlose Integration mit dem Bohrungsassistenten. Nachdem Sie eine Bohrung nach Norm definiert haben, kann ein weiterer Assistent automatisch die passenden Beilagscheiben und Muttern hinzufügen. Dies beschleunigt den Prozess der Baugruppenmontage erheblich und stellt sicher, dass alle Komponenten korrekt dimensioniert sind.
Für Anwender, die mit der 3DEXPERIENCE Plattform arbeiten, bietet die Toolbox zusätzliche Vorteile. Beim Einchecken von Elementen werden diese automatisch in einem vordefinierten Arbeitsbereich gespeichert. Von dort aus können berechtigte Benutzer nahtlos auf diese Komponenten zugreifen und sie in ihren eigenen Projekten weiterverwenden. Diese zentrale Speicherung und Verwaltung von Normteilen für SOLIDWORKS gewährleistet Konsistenz und erleichtert die Zusammenarbeit im Team.

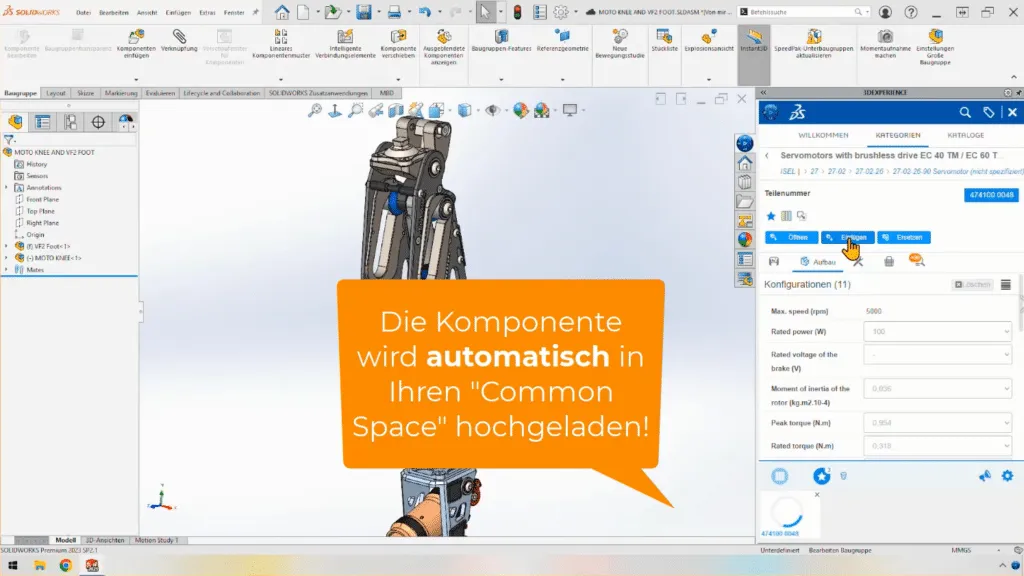

Screenshot der SOLIDWORKS Toolbox mit verschiedenen Normteilen
PartSupply: Ein Universum an 3D-Komponenten direkt in SOLIDWORKS
Über die integrierte Toolbox hinaus bietet SOLIDWORKS mit PartSupply einen noch umfassenderen Zugang zu standardisierten Bauteilen. PartSupply ist ein umfangreicher Online-Katalog, der Millionen von 3D-Komponenten von Hunderten qualifizierten Lieferanten weltweit umfasst. Als Teil des 3DEXPERIENCE Marketplace ist PartSupply direkt in die SOLIDWORKS-Umgebung integriert und über die Design Library unter “3D Components – PartSupply” zugänglich.
Nach dem Klick auf diese Option öffnet sich eine HTML-Seite im 3DEXPERIENCE-Reiter, die Ihnen den Zugriff auf leistungsstarke Suchfunktionen, 6W-Tags und die Möglichkeit, häufig verwendete Komponenten als Favoriten zu speichern, ermöglicht. Haben Sie das benötigte Teil gefunden, können Sie es einfach per Drag & Drop direkt in Ihre SOLIDWORKS-Konstruktion einbetten.
PartSupply glänzt durch seine intelligenten Funktionen. Verbindungselemente werden automatisch als solche erkannt, und die ausgewählten Komponenten werden selbstständig in Ihre eigene Cloud (Common Space) hochgeladen. Dies vereinfacht den Prozess der Beschaffung und Integration von Standardteilen erheblich. Für Nutzer von SOLIDWORKS 2018 2019 oder neueren Versionen ist dieser Zugriff auf eine globale Bibliothek von Bauteilen ein unschätzbarer Vorteil.
Hinweis: Wenn Sie Datensätze inklusive Attribute in 3DEXPERIENCE weiterverwenden möchten, ist es ratsam, die Konfigurationseigenschaften zu überprüfen. Dort können Sie sicherstellen, dass alle benötigten Elemente, einschließlich der aus PartSupply übernommenen Attribute, vorhanden sind. Gegebenenfalls können diese Attribute einfach per Copy/Paste in die benutzerdefinierten Eigenschaften übertragen werden. Detaillierte Anleitungen dazu finden Sie in verschiedenen Tutorials.
Die Design Library: Ihre persönliche Komponentendatenbank
Die Design Library, die bereits in SOLIDWORKS Standard enthalten ist, ist ein universelles Werkzeug, das weit über die reine Verwaltung von Normteilen hinausgeht. Sie können hier nahezu jede Art von Komponente speichern – von kleinen Schrauben und Muttern über Möbel bis hin zu komplexen Motoren.
Ein wesentlicher Vorteil der Design Library ist die Möglichkeit, eigene Teile und Konstruktionen hochzuladen und zu organisieren. Diese selbst erstellten oder angepassten Komponenten können dann über die Cloud synchronisiert und mit anderen Benutzern geteilt werden. Dies fördert die Wiederverwendung von Daten und standardisiert Ihre internen Konstruktionsprozesse.
Darüber hinaus ermöglicht die Design Library das automatische Verbinden von Bookmarks mit den zugehörigen Elementen. Dies vereinfacht die Organisation Ihrer Daten erheblich und ermöglicht Ihnen, schnell auf die benötigten Komponenten zuzugreifen. Die Struktur der Bookmarks kann sogar online eingesehen werden, was die Transparenz und Zugänglichkeit erhöht.
Wenn Sie mit verschiedenen Browsern arbeiten, z.B. zwischen Microsoft Edge oder Firefox, stellen Sie sicher, dass Ihre SOLIDWORKS-Umgebung optimal auf Ihre Bedürfnisse abgestimmt ist. Funktionen wie das Hinzufügen von Favoriten oder das Synchronisieren von Bibliotheken tragen zu einem reibungslosen Arbeitsablauf bei.
Fazit
Die Verwaltung und Nutzung von Normteilen für SOLIDWORKS ist entscheidend für eine effiziente und präzise Konstruktion. Die SOLIDWORKS Toolbox und PartSupply bieten leistungsstarke Werkzeuge, um diesen Prozess zu optimieren. Ob Sie auf eine breite Palette von Standardkomponenten zugreifen, eigene Elemente organisieren oder Ihre Daten zentral verwalten möchten – SOLIDWORKS stellt Ihnen die notwendigen Funktionen zur Verfügung. Indem Sie diese Werkzeuge optimal nutzen, können Sie wertvolle Zeit sparen, Fehler reduzieren und die Qualität Ihrer Konstruktionen nachhaltig verbessern. Probieren Sie es aus und erleben Sie, wie einfach und effektiv die Arbeit mit Normteilen in SOLIDWORKS sein kann!
