Lassen Sie uns über Schraffurmuster sprechen. In letzter Zeit haben mich mehrere Leute nach dem benutzerdefinierten Reiter für Schraffurmuster in AutoCAD gefragt und wie man diesen Reiter mit eigenen Mustern füllt. Schraffurmuster werden in einer Datei namens ACAD.PAT oder ACADISO.PAT gespeichert. Sie können die Standard-PAT-Dateien, die mit AutoCAD installiert werden, mit Notepad bearbeiten und Ihre benutzerdefinierten Schraffurmusterdaten am Ende der Datei hinzufügen. Sie können Ihren Mustern einen Namen im Format *MEINNAME, BESCHREIBUNG gefolgt von dem Muster geben, wie im folgenden Beispiel für ERDE gezeigt.

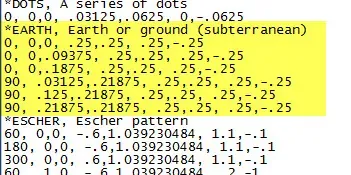

Beispiel für das ERDE-Schraffurmuster
Beispiel für das ERDE-Schraffurmuster
Lassen Sie uns nun einige zusätzliche Muster zum benutzerdefinierten Reiter hinzufügen. Sie fragen sich vielleicht: „Sam, welcher benutzerdefinierte Reiter?“ Wählen Sie Schraffur im Menüband aus (oder geben Sie Hatch im Befehlszeile ein) und dann T für Einstellungen.

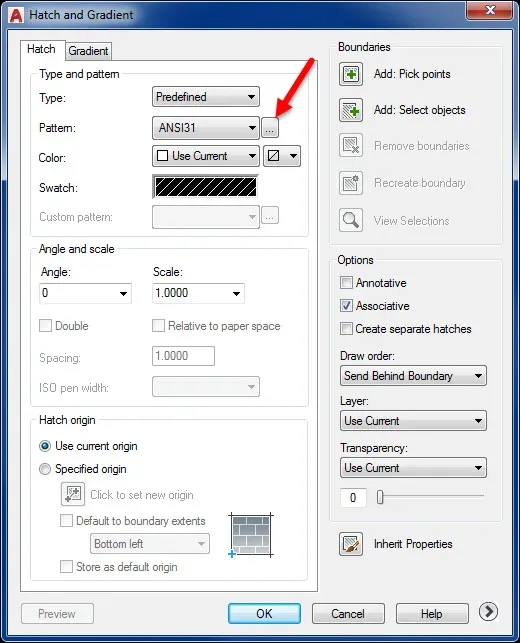

Dies öffnet das Dialogfeld “Schraffur und Verlauf” wie unten gezeigt. Wählen Sie als Nächstes die Ellipsen neben dem Musternamen aus, um die Schraffurmusterpalette mit einem benutzerdefinierten Reiter aufzurufen.
Hatch Pattern Palette

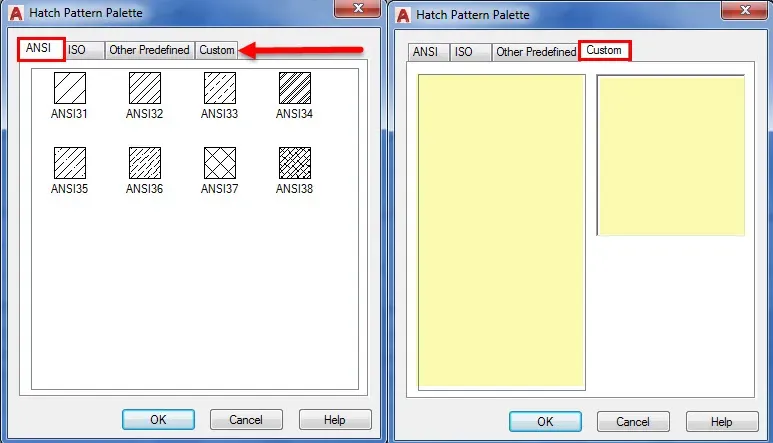

Nachdem Sie die Ellipsen ausgewählt haben, sehen Sie die Schraffurmusterpalette, wie im linken Teil des Bildes unten gezeigt. Wenn Sie den benutzerdefinierten Reiter auswählen, wird derselbe Dialog angezeigt, jedoch ohne Einträge, wie im gelb hervorgehobenen Bereich im Bild rechts dargestellt. Fügen wir diesem Reiter einige benutzerdefinierte Schraffurmuster hinzu.
Custom Tab Empty
Beachten Sie, dass im Bild rechts unter dem benutzerdefinierten Reiter nichts angezeigt wird. Navigieren Sie zu Ihrem lokalen Laufwerk C (oder einem Netzwerkordner) und erstellen Sie einen Ordner namens “Hatch”, in diesem Beispiel haben wir den Ordner “CustomHatch” genannt. Dort haben wir alle heruntergeladenen Schraffurmuster abgelegt. Als Nächstes müssen wir diesen Ordner zu unserem Unterstützungssuchpfad (Support File Search Path) in AutoCAD hinzufügen.
Custom Hatch Folder
Geben Sie in AutoCAD an der Befehlszeile Options ein oder klicken Sie mit der rechten Maustaste in den Befehlsbereich, um das Dialogfeld “Optionen” zu öffnen. Wählen Sie in diesem Dialogfeld die Registerkarte “Dateien” und klappen Sie den Eintrag “Unterstützung-Dateisuchpfad” auf und wählen Sie die Schaltfläche “Hinzufügen” aus, wie gezeigt.
Add Support File Path

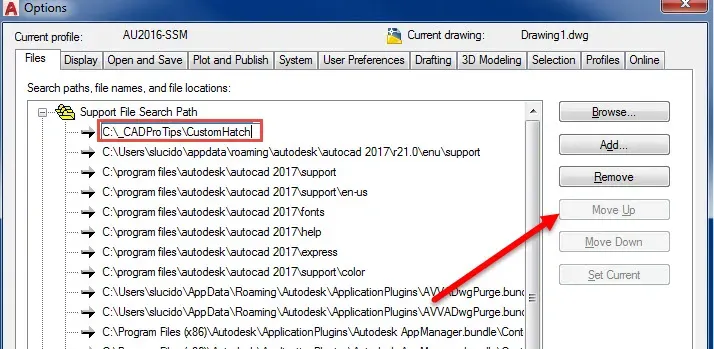

Sie navigieren nun zu Ihrem “CustomHatch”-Ordner und fügen ihn dem Pfad hinzu. Er wird am Ende Ihrer Liste hinzugefügt. Wählen Sie einfach die Schaltfläche “Nach oben verschieben” und verschieben Sie ihn an den Anfang des Unterstützungssuchpfads (falls Sie andere benutzerdefinierte Dateien haben, die vor dieser Datei geladen werden). Klicken Sie auf OK und Übernehmen und verlassen Sie das Dialogfeld.
Move Path to Top
Kehren Sie zur Befehlszeile zurück und geben Sie Hatch ein oder wählen Sie Hatch im Zeichenbereich des Menübands aus. Wählen Sie erneut T für Einstellungen, um unser Dialogfeld aufzurufen.
Navigieren Sie zu Ihrem benutzerdefinierten Reiter, und Ihre benutzerdefinierten Schraffurmuster werden in einer Liste angezeigt, wie gezeigt. Sie können nun Ihre bevorzugten Schraffuren in einem separaten Ordner für den schnellen Zugriff speichern. Vergessen Sie nicht, auch das Dialogfeld “Schraffur und Verlauf” zu prüfen, in dem Sie Schraffuren auch als annotativ, assoziativ festlegen und sogar eine Standardebene einrichten können.
Custom Hatch Patterns Displayed

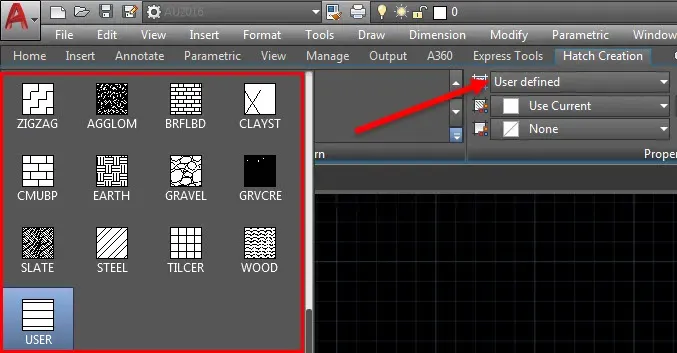

Wenn Sie sich nach dem Menüband erkundigen, werden diese auch dort hinzugefügt. Wählen Sie unter dem Musternamen Benutzerdefiniert (User defined) aus, wie gezeigt, und Ihre Muster werden der Liste der in Ihrer aktuellen Zeichnungseinstellung verfügbaren Schraffuren hinzugefügt.
User Defined Hatches in Ribbon
Das ist alles für jetzt, bis wir uns in Vegas auf der Autodesk University 2016 treffen. Ich freue mich immer auf diese Jahreszeit, um all meine Freunde zu sehen, neue Technologien kennenzulernen und mit einigen der besten und talentiertesten Menschen der Welt zusammenzuarbeiten. Dazu gehören auch Sie! Ich freue mich darauf, neue Freunde auf der Konferenz kennenzulernen. Ich habe einer Person (Hallo Adam!) erzählt, dass ich das tun würde, sobald ich in Vegas aus dem Flugzeug steige!
Nur ein Scherz, Sie werden mich mit der üblichen Kapuzenjacke und Jeans sehen, wie ich mich auf den Weg zum Registrierungsschalter mache, um mein Abzeichen zu holen. Es ist immer ein großartiges Gefühl, und ein Weg, auf den ich mich freue. Bis bald dort!
AU Superman
Ich habe meine Handouts gestern Abend pünktlich fertiggestellt und auf die AU-Website hochgeladen. Ich bin stolz auf diese Handouts und die Arbeit, die in sie investiert wurde. Ich bin zuversichtlich, dass Sie diese als großartige Ressourcen für sich selbst finden werden, während Sie meine Themen bearbeiten. Ich unterrichte dieses Jahr 3 Kurse, die ich unten aufgelistet habe:
CSI: CAD Standards Implementation: Der Neue in der Runde. Im vergangenen Jahr habe ich daran gearbeitet, Standards und einen standardisierten Ansatz zur Prüfung und Überprüfung von CAD-Dateien zu erstellen. Dieses Werkzeug kann sich in AutoCAD als sehr effizient erweisen. Ich freue mich sehr darauf, dies weiter zu erforschen und auf der AU zu präsentieren. Wir werden unsere .dws-Datei (Standarddatei) erstellen und diese mit mehreren nicht konformen Zeichnungen vergleichen und demonstrieren, wie effektiv wir sein können.
Pumping Up Productivity in the LAB with Macros, One Character at a Time: Makros ins Labor bringen. Öffnen Sie die CUI (Customized User Interface) in AutoCAD und berühren Sie einen Befehl, dann schauen Sie in den Bereich unten rechts. Gehen Sie die Liste der Befehle durch und schauen Sie sich das Makro an, das steuert, was der Befehl tut. Denken Sie darüber nach, das Makro zu ändern, zusätzliche Befehle hinzuzufügen und es für sich arbeiten zu lassen. Wenn Sie einige der besten CAD-Leute im Geschäft treffen möchten; ich habe 3 Laborassistenten, die diese Klasse allein unterrichten könnten.
Advanced Topics Using the Sheet Set Manager in AutoCAD: Kein Blatt! Ich unterrichte wieder Blattverwaltung. Was bevorzugen Sie %%U oder ALT+160 für leere Felder? Die Ansichten “Blattansicht” und “Modellansicht”? Ich glaube, dass der Sheet Set Manager in AutoCAD eines der produktivsten Werkzeuge ist, die eingeführt wurden, und seit über 10 Jahren in der Software vorhanden ist. Der SSM wird weiterhin von vielen CAD-Benutzern gemieden. Ich glaube, das liegt hauptsächlich daran, dass man ihm keine Chance gibt oder glaubt, dass er für die Art von Arbeit, die man leistet, nicht notwendig ist.
