Die Grundfos UPM3 Auto 25-70 ist eine hochentwickelte Umwälzpumpe, die in modernen Heizungs- und Kühlsystemen eingesetzt wird. Sie zeichnet sich durch ihre intelligente Regelung, Energieeffizienz und Zuverlässigkeit aus. Diese ausführliche Anleitung in deutscher Sprache soll Ihnen helfen, die Pumpe optimal zu verstehen, zu installieren und zu bedienen. Wir decken alles ab, von den technischen Spezifikationen bis hin zu häufigen Fragen, um sicherzustellen, dass Sie das Beste aus Ihrer Grundfos UPM3 Auto 25-70 herausholen.
Die deutsche Ingenieurskunst von Grundfos steht weltweit für Qualität und Langlebigkeit. Die UPM3 Auto-Serie verkörpert diese Prinzipien und bietet eine Lösung, die sowohl leistungsstark als auch wirtschaftlich im Betrieb ist.
Was ist die Grundfos UPM3 Auto 25-70 und warum ist sie wichtig?
Die Grundfos UPM3 Auto 25-70 ist eine Wilo-Alternative, die speziell für den Einsatz in Heizungsanlagen entwickelt wurde. Ihre Kernfunktion besteht darin, das Heizungswasser effizient durch das System zu zirkulieren. Was sie besonders macht, ist ihre “Auto”-Funktion. Diese intelligente Regelung passt die Leistung der Pumpe automatisch an den tatsächlichen Bedarf des Heizsystems an. Das bedeutet, sie läuft nicht ständig auf voller Leistung, sondern reduziert ihre Geschwindigkeit, wenn weniger Wärme benötigt wird. Dies führt zu einer erheblichen Energieeinsparung im Vergleich zu herkömmlichen Pumpen, die oft manuell eingestellt werden müssen und unnötig Strom verbrauchen.
Die Bedeutung dieser Pumpe liegt in ihrer Fähigkeit, den Komfort zu erhöhen und gleichzeitig die Betriebskosten zu senken. Ein gut funktionierendes Heizsystem ist entscheidend für ein behagliches Zuhause, besonders in den kälteren Monaten. Die UPM3 Auto 25-70 trägt dazu bei, dass Ihre Heizung gleichmäßig und effizient arbeitet, was wiederum Ausfälle und unnötige Reparaturen minimiert.
Die Vorteile der automatischen Regelung
Die automatische Regelung der Grundfos UPM3 Auto 25-70 ist ihr größter Pluspunkt. Sie analysiert kontinuierlich den Druck und den Durchfluss im System und passt ihre Leistung entsprechend an. Dies hat mehrere Vorteile:
- Energieeffizienz: Die Pumpe verbraucht nur so viel Strom, wie tatsächlich benötigt wird. Das spart bares Geld auf der Stromrechnung.
- Konstanter Komfort: Unabhängig von externen Faktoren wie Außentemperatur oder der Nutzung anderer Heizkreise passt sich die Pumpe an, um eine gleichbleibende Wärmeversorgung zu gewährleisten.
- Verschleißminderung: Durch die angepasste Leistung wird die Pumpe weniger stark belastet, was ihre Lebensdauer verlängert.
- Einfache Installation und Bedienung: Oftmals ist keine manuelle Einstellung erforderlich, was die Inbetriebnahme vereinfacht.
Technische Spezifikationen der Grundfos UPM3 Auto 25-70
Um die Pumpe richtig zu verstehen und einzusetzen, ist es wichtig, ihre technischen Daten zu kennen.
- Modell: UPM3 Auto 25-70
- Anschlussgröße: 1 1/2 Zoll (DN 40)
- Einbaulänge: 180 mm
- Maximaler Förderdruck: 7 Meter (entspricht einem Druck von 0,7 bar)
- Maximaler Betriebsdruck: 10 bar
- Frequenz: 50 Hz
- Spannung: 230 V
- Leistungsaufnahme: Variiert je nach Bedarf, typischerweise zwischen 5 W und 45 W
- Schutzart: IPX4D
- Isolationsklasse: F
- Materialien: Pumpengehäuse aus Grauguss, Laufrad aus Verbundwerkstoff, Welle aus Keramik.
- Medientemperatur: 2°C bis 95°C
- Umgebungstemperatur: 0°C bis 40°C
Diese Spezifikationen zeigen, dass die Pumpe für die meisten Standard-Heizungsanwendungen bestens geeignet ist. Die Einbaulänge von 180 mm ist eine gängige Größe, die den Austausch einer alten Pumpe erleichtert.
Vergleich mit anderen Modellen
Die UPM3 Auto 25-70 gehört zur UPM3-Serie von Grundfos. Es gibt verschiedene Varianten, die sich in Förderhöhe und Einbaulänge unterscheiden können. Die “25-70” in der Modellbezeichnung gibt Aufschluss über die Leistungsparameter, wobei die “25” oft die Nenngröße des Rohranschlusses und die “70” die maximale Förderhöhe in Dezimetern andeutet. Es ist wichtig, das passende Modell für Ihr spezifisches Heizsystem auszuwählen. Wenn Sie unsicher sind, ist es ratsam, einen Fachmann zu konsultieren.

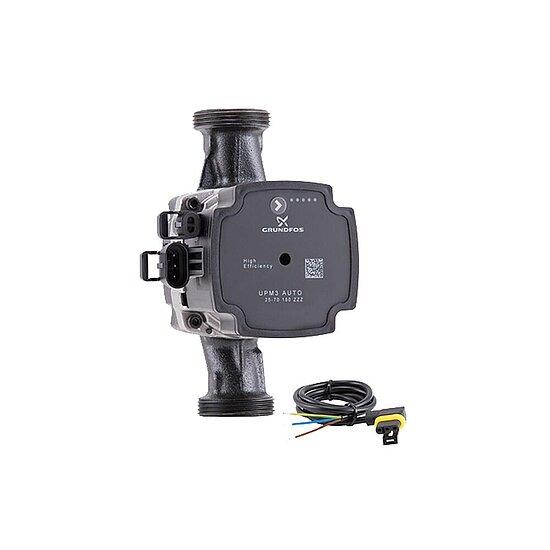

Grundfos UPM3 Auto 25-70 Umwälzpumpe in einem Heizsystem installiert
Installation der Grundfos UPM3 Auto 25-70
Die Installation einer Umwälzpumpe sollte idealerweise von einem qualifizierten Heizungs- und Sanitärinstallateur durchgeführt werden. Unsachgemäße Installation kann zu Fehlfunktionen, geringerer Effizienz und sogar zu Schäden am System führen.
Vorbereitung
- System absperren: Stellen Sie sicher, dass die Heizungsanlage vollständig vom Netz getrennt und abgekühlt ist. Alle relevanten Absperrventile müssen geschlossen sein.
- Alte Pumpe entfernen: Lassen Sie das restliche Wasser vorsichtig ab und demontieren Sie die alte Pumpe. Achten Sie auf austretendes Wasser und schützen Sie den Arbeitsbereich.
- Reinigung: Reinigen Sie die Anschlussstellen gründlich, um Ablagerungen oder alte Dichtungsreste zu entfernen.
Montage der neuen Pumpe
- Ausrichtung: Die Grundfos UPM3 Auto 25-70 kann in verschiedenen Positionen montiert werden, jedoch sollte die Motorwelle idealerweise horizontal verlaufen, um die Entlüftung zu erleichtern und eine optimale Schmierung zu gewährleisten. Prüfen Sie die Markierungen an der Pumpe zur korrekten Flussrichtung.
- Abdichtung: Verwenden Sie neue Dichtungen, die für Heizungswasser geeignet sind. Schrauben Sie die Pumpe fest, aber nicht übermäßig an, um die Gewinde nicht zu beschädigen.
- Entlüftung: Nach der Montage muss das System entlüftet werden. Dies geschieht oft über spezielle Entlüftungsventile am Heizkörper oder direkt an der Pumpe, falls vorhanden.
Inbetriebnahme
- System befüllen: Füllen Sie die Heizungsanlage langsam mit Wasser und überprüfen Sie alle Verbindungen auf Dichtheit.
- Entlüften: Lassen Sie die Luft vollständig aus dem System ab. Eine nicht entlüftete Pumpe kann Lufteinschlüsse ansaugen, was zu Geräuschen und Leistungsverlust führt.
- Strom anschließen: Verbinden Sie die Pumpe gemäß den elektrischen Anschlussplänen. Achten Sie auf die korrekte Spannungsversorgung.
- Erster Testlauf: Schalten Sie die Heizungsanlage ein und beobachten Sie die Pumpe. Sie sollte leise und gleichmäßig laufen. Überprüfen Sie erneut auf Lecks.
Expertenrat: “Bei der Installation einer neuen Umwälzpumpe ist die sorgfältige Entlüftung des Systems entscheidend. Lufteinschlüsse können nicht nur die Leistung beeinträchtigen, sondern auch zu Kavitation und vorzeitigem Verschleiß der Pumpe führen.” – Dr. Klaus Müller, Ingenieur für Gebäudetechnik.
Bedienung und Einstellung der Grundfos UPM3 Auto 25-70
Die Bedienung der UPM3 Auto 25-70 ist dank ihrer automatischen Funktionen sehr einfach gehalten. Die Pumpe verfügt in der Regel über ein Bedienfeld mit wenigen Tasten und einer Anzeige.
Hauptfunktionen und Modi
Die Pumpe bietet verschiedene Betriebsmodi, die oft über Tasten am Bedienfeld ausgewählt werden können:
- Automatisch (Auto-Modus): Dies ist der Standardmodus. Die Pumpe passt ihre Leistung dynamisch an den Bedarf des Systems an.
- Konstanter Druck (Proportionaldruck): Die Pumpe hält einen konstanten Druck im System aufrecht. Dies ist nützlich in Systemen, in denen ein gleichmäßiger Druck wichtig ist.
- Konstante Drehzahl: Die Pumpe läuft mit einer fest eingestellten Drehzahl, unabhängig vom Systembedarf. Dies ist selten notwendig und weniger energieeffizient.
- Boost-Modus: Ein kurzzeitiger Modus mit maximaler Leistung, der beispielsweise nach dem Befüllen des Systems oder bei schnellem Aufheizen nützlich sein kann.
Die Anzeige
Die digitale Anzeige auf dem Bedienfeld zeigt typischerweise die aktuelle Leistung, den Status (z.B. Betrieb, Störung) oder die gewählte Betriebsart an. Konsultieren Sie die spezifische Dokumentation Ihres Modells für die genaue Bedeutung der angezeigten Symbole und Werte.
Einstellung der Förderhöhe (falls manuell wählbar)
Obwohl die Pumpe “Auto” im Namen trägt, bieten einige Modelle die Möglichkeit, die maximale Förderhöhe manuell zu begrenzen. Dies kann nützlich sein, um die Leistung präziser auf das System abzustimmen oder übermäßigen Druck zu vermeiden. Die Einstellung erfolgt meist durch kurzes oder langes Drücken von Tasten.
Beispiel für eine Einstellung (kann je nach Modell variieren):
Um die Förderhöhe anzupassen, halten Sie die “Mode”-Taste gedrückt, bis die Anzeige zu blinken beginnt. Verwenden Sie dann die Pfeiltasten, um die gewünschte Förderhöhe einzustellen, und bestätigen Sie mit der “Mode”-Taste.
Wartung der Grundfos UPM3 Auto 25-70
Die Grundfos UPM3 Auto 25-70 ist für ihre Wartungsarmut bekannt. Dennoch sind einige einfache Maßnahmen empfehlenswert, um ihre Langlebigkeit und Effizienz zu gewährleisten.
Regelmäßige Überprüfung
- Geräuschkontrolle: Achten Sie auf ungewöhnliche Geräusche wie Klappern, Schleifen oder Brummen. Dies könnte auf Lufteinschlüsse, Verschleiß oder blockierte Laufräder hinweisen.
- Dichtheit: Überprüfen Sie regelmäßig die Anschlüsse und das Gehäuse der Pumpe auf Anzeichen von Undichtigkeiten.
- Leistungsprüfung: Stellen Sie sicher, dass das Heizsystem wie erwartet funktioniert und die Pumpe die benötigte Wärme liefert.
Entlüftung des Systems
Wie bereits erwähnt, ist die regelmäßige Entlüftung des Heizsystems wichtig. Wenn Sie Luftgeräusche aus der Pumpe hören oder die Heizleistung nachlässt, ist es Zeit, das System zu entlüften.
Reinigung des Siebs (falls vorhanden)
Manche Anlagen verfügen über ein Schmutzsieb im Rücklauf vor der Pumpe. Dieses sollte regelmäßig gereinigt werden, um zu verhindern, dass Schmutzpartikel die Pumpe erreichen und beschädigen.
Was tun bei Störungen?
Wenn die Pumpe eine Störung anzeigt (oft durch ein blinkendes Licht oder eine Fehlermeldung auf der Anzeige), konsultieren Sie zuerst die Fehlercodetabelle in der Bedienungsanleitung. Häufige Probleme wie Lufteinschlüsse oder eine blockierte Pumpe können oft selbst behoben werden. Bei komplexeren Problemen ist es ratsam, einen Fachmann zu rufen.
Tipp zur Wartung: “Viele Probleme mit Umwälzpumpen entstehen durch verschmutztes Heizungswasser. Eine jährliche Spülung des Systems und der Einsatz von Heizungsschutzmitteln kann die Lebensdauer der Pumpe und des gesamten Heizsystems erheblich verlängern.” – Anja Schmidt, Heizungsfachfrau.
Häufig gestellte Fragen (FAQ) zur Grundfos UPM3 Auto 25-70
F: Wie oft muss die Grundfos UPM3 Auto 25-70 entlüftet werden?
A: Die Notwendigkeit der Entlüftung hängt von Ihrem Heizsystem ab. Wenn Sie Luftgeräusche aus der Pumpe hören oder die Heizkörper nicht richtig warm werden, sollte das System entlüftet werden.
F: Ist die Grundfos UPM3 Auto 25-70 für Fußbodenheizungen geeignet?
A: Ja, die Pumpe ist für die meisten Heizungsanwendungen, einschließlich Fußbodenheizungen, geeignet. Achten Sie auf die korrekte Einstellung der Förderhöhe.
F: Kann ich die Pumpe selbst installieren?
A: Obwohl die Installation technisch möglich ist, empfehlen wir dringend, diese von einem qualifizierten Fachmann durchführen zu lassen, um sicherzustellen, dass sie korrekt und sicher installiert wird.
F: Was bedeutet die Anzeige “E” oder “F” auf dem Display?
A: Diese Codes deuten in der Regel auf eine Störung hin. “E” steht oft für einen elektrischen Fehler oder eine blockierte Pumpe, “F” für Probleme mit dem Wasserdruck oder der Durchflussmenge. Konsultieren Sie die spezifische Bedienungsanleitung für die genaue Bedeutung und Lösungsansätze.
F: Wie lange ist die Lebensdauer der Grundfos UPM3 Auto 25-70?
A: Bei korrekter Installation und regelmäßiger Wartung kann die Lebensdauer der Pumpe 10 Jahre oder länger betragen.
F: Kann die Pumpe auch in Kühlkreisläufen eingesetzt werden?
A: Die UPM3 Auto 25-70 ist primär für Heizungsanwendungen konzipiert. Für Kühlkreisläufe sind spezielle Pumpenmodelle erforderlich, die für die niedrigeren Temperaturen und andere Betriebsbedingungen ausgelegt sind.
F: Wie kann ich Energie sparen mit dieser Pumpe?
A: Die UPM3 Auto 25-70 spart Energie durch ihre automatische Leistungsregelung. Stellen Sie sicher, dass sie im “Auto”-Modus betrieben wird, um die maximale Effizienz zu erzielen. Vermeiden Sie unnötige manuelle Einstellungen.
Fazit: Die Grundfos UPM3 Auto 25-70 als intelligente Wahl für Ihr Heizsystem
Die Grundfos UPM3 Auto 25-70 repräsentiert die Spitze der modernen Umwälzpumpentechnologie. Ihre intelligente Auto-Regelung, kombiniert mit der bewährten deutschen Ingenieurskunst von Grundfos, macht sie zu einer ausgezeichneten Wahl für Hausbesitzer und Installateure, die Wert auf Effizienz, Zuverlässigkeit und Komfort legen. Diese Anleitung hat die wichtigsten Aspekte von der Installation über die Bedienung bis hin zur Wartung abgedeckt.
Indem Sie die automatischen Funktionen optimal nutzen und auf regelmäßige Systempflege achten, können Sie sicherstellen, dass Ihre Grundfos UPM3 Auto 25-70 über viele Jahre hinweg zuverlässig und kosteneffizient arbeitet. Für alle spezifischen Fragen oder bei komplexen Problemen empfehlen wir stets die Konsultation der offiziellen Grundfos-Dokumentation oder eines qualifizierten Fachmanns. Mit der richtigen Pflege und Handhabung wird diese Pumpe einen signifikanten Beitrag zu einem wohligen und energieeffizienten Zuhause leisten.
