Im modernen Projektmanagement sind klare Strukturen und eine präzise Zeitplanung unerlässlich für den Erfolg. Das Gantt-Diagramm, ein visuelles Werkzeug zur Darstellung von Projektzeitplänen, hat sich hierbei als unverzichtbar erwiesen. Es hilft Projektleitern und Teams, Aufgaben, Abhängigkeiten und Fortschritte auf einen Blick zu erfassen. Während es spezielle Software für komplexe Projekte gibt, bietet eine Gantt-Diagramm Vorlage Excel eine zugängliche und effektive Lösung für alle, die eine einfache, aber leistungsstarke Planung benötigen. Mit grundlegenden Excel-Kenntnissen können Sie Ihre Projekte übersichtlich und effizient steuern, ohne eine lange Einarbeitungszeit in Kauf nehmen zu müssen.
Was ist ein Gantt-Diagramm und warum ist es unverzichtbar?
Ein Gantt-Diagramm ist ein Balkendiagramm, das die Start- und Endzeiten jeder Aufgabe in einem Projektzeitplan darstellt. Ursprünglich Anfang des 20. Jahrhunderts von Henry Gantt entwickelt, visualisiert es den Arbeitsablauf und hilft, den Überblick über komplexe Projekte zu behalten. Die Aufgaben werden üblicherweise in einer hierarchischen Arbeitsstruktur (Work Breakdown Structure, WBS) kategorisiert, mit Hauptaufgaben für die wesentlichen Projektleistungen und Unteraufgaben, die das Projekt in detaillierte, überschaubare Schritte zerlegen.
Die Vorteile eines Gantt-Diagramms sind vielfältig: Es ermöglicht eine klare Zeitplanung, identifiziert potenzielle Engpässe, erleichtert die Ressourcenallokation und verbessert die Kommunikation innerhalb des Teams. Durch die visuelle Darstellung können Verzögerungen schnell erkannt und entsprechende Maßnahmen ergriffen werden, um den Projektfortschritt sicherzustellen.
Kostenlose Gantt-Diagramm Vorlage für Excel von Vertex42
Vertex42 hat vor über einem Jahrzehnt die ursprüngliche Excel-Gantt-Diagramm-Vorlage entwickelt, die bis heute über 3 Millionen Mal heruntergeladen wurde. Diese Vorlage bietet die Kernfunktionalität, um ein einfaches Gantt-Diagramm schnell und unkompliziert zu erstellen. Es ist keine Installation oder Makros erforderlich – lediglich eine simple Tabellenkalkulation, die sich ideal für Microsoft Excel® oder Google Sheets eignet.

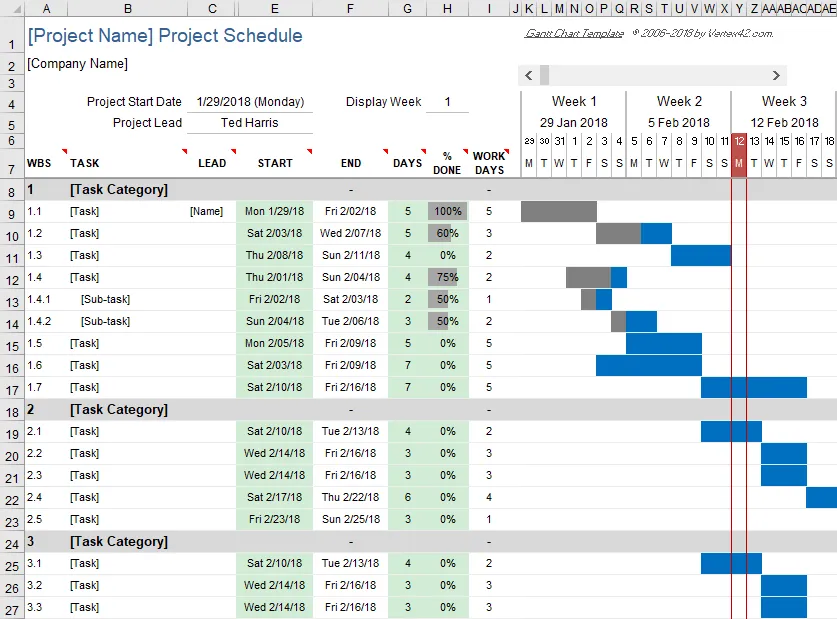

Screenshot der kostenlosen Excel Gantt-Diagramm Vorlage von Vertex42
Funktionen und Bedienung der Vorlage
Jede Zeile im Arbeitsblatt der Vorlage repräsentiert eine separate Aufgabe. Die Bedienung ist intuitiv: Sie definieren einfach das Startdatum und die Dauer jeder Aufgabe.
- Aufgaben hinzufügen: Kopieren und fügen Sie Zeilen ein (oder fügen Sie eine Zeile ein und drücken Sie Strg+D, um Formeln nach unten zu kopieren).
- Datumsbereich anpassen: Verschieben Sie den Scrollbalken, um den angezeigten Datumsbereich im Diagrammbereich zu ändern.
- Fortschritt verfolgen: Bearbeiten Sie die Spalte „% Complete“, um den Status einer Aufgabe zu verfolgen. Die Balken im Diagramm zeigen den prozentualen Abschluss jeder Aufgabe an.
- Aktuelles Datum: Eine vertikale rote Linie markiert das aktuelle Datum, um den Projektstatus auf einen Blick zu erfassen.
- Automatische WBS-Nummerierung: Nutzen Sie die Formel für die entsprechende Ebene vom unteren Rand des Arbeitsblatts, um eine automatische Nummerierung der Arbeitsstruktur zu erhalten.
Bei der Projektplanung können auch andere Vorlagen wie ein zeitstrahl vorlage excel oder eine Arbeitsmappe für das Projektbudget nützlich sein, um eine umfassende Planung zu gewährleisten.
Verfügbare Versionen und Download
Die kostenlose Vorlage ist für Excel 2010 oder höher (.xlsx) verfügbar und kann direkt heruntergeladen werden. Auch für Google Sheets gibt es eine kompatible Version.
- Excel (.xlsx): Für Excel 2010 oder höher.
- Google Sheets: Direkter Download für die Nutzung in Google Sheets.
Erweitern Sie Ihre Projektplanung: Die Pro-Version des Gantt-Diagramms
Für Nutzer mit erweiterten Anforderungen bietet Vertex42 eine professionelle Version der Gantt-Diagramm-Vorlage. Diese Version baut auf der Einfachheit der kostenlosen Variante auf und ergänzt sie um leistungsstarke Funktionen, die eine noch detailliertere und flexiblere Projektplanung ermöglichen.
Boxshot der professionellen Gantt-Diagramm Vorlage Pro
Die Pro-Version enthält unter anderem folgende Features:
- Flexible Zeiteingaben: Geben Sie Arbeitstage, Kalendertage oder ein Enddatum ein.
- Anpassbare Farben: Wählen Sie verschiedene Farben für die Balken, um die Visualisierung zu verbessern.
- Verschiedene Ansichten: Wählen Sie eine Tages-, Wochen- oder Monatsansicht.
- Einfache Aufgabenabhängigkeiten: Erstellen Sie Abhängigkeiten zwischen Aufgaben mühelos.
- Ausschluss von Feiertagen: Schließen Sie Feiertage bei der Berechnung der Arbeitstage aus.
Aufgabenabhängigkeiten in Excel Gantt-Diagrammen erstellen
Eine der Stärken von Excel für die Erstellung von Gantt-Diagrammen liegt in der Möglichkeit, Aufgabenabhängigkeiten mithilfe von Excel-Formeln zu definieren. Die Gantt-Diagramm Vorlage Pro vereinfacht diesen Prozess, aber auch mit der kostenlosen Version können Sie Abhängigkeiten manuell einrichten. Hier sind einige einfache Beispiele:
- Aufgabe am Tag nach einer Vorgängeraufgabe starten:
=Enddatum_Vorgänger + 1(wobeiEnddatum_Vorgängereine Zellreferenz zum Enddatum der Vorgängeraufgabe ist, z.B. D10). - Aufgabe am selben Tag wie eine andere Aufgabe starten:
=Startdatum_anderer_Aufgabe(wobeiStartdatum_anderer_Aufgabeeine Zellreferenz zum Startdatum der anderen Aufgabe ist). - Aufgabe am nächsten Arbeitstag nach einer Vorgängeraufgabe starten (ohne Sa. & So.):
=ARBEITSTAG(Enddatum_Vorgänger;1)(Verwenden Sie die FunktionARBEITSTAG.INTL()in Excel 2010+ für eine benutzerdefinierte Arbeitswoche).
Ein Manko der reinen Formelnutzung ist, dass die Abhängigkeiten im Diagramm nicht visuell dargestellt werden. Spezialisierte Gantt-Software zeigt diese oft als Verbindungslinien, was in Excel komplex und unübersichtlich sein kann. Ein einfacher Ansatz ist, die WBS-Nummer der Vorgängeraufgabe in einer separaten Spalte zu listen.
Den kritischen Pfad im Gantt-Diagramm erkennen
Einige Gantt-Diagramme sind so konzipiert, dass sie den kritischen Pfad und die verfügbare Pufferzeit (Slack oder Float Time) für jede Aufgabe anzeigen. Der kritische Pfad ist die längste Abfolge von Aufgaben, die abgeschlossen werden müssen, damit das Projekt rechtzeitig fertig wird. Verzögert sich eine Aufgabe auf dem kritischen Pfad, verzögert sich das gesamte Projekt.

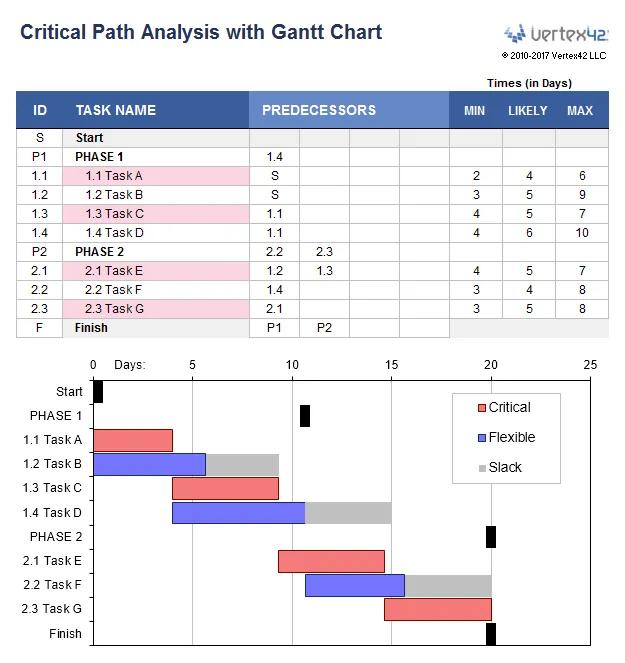

Gantt-Diagramm zur kritischen Pfadanalyse
Wenn Aufgaben parallel ausgeführt werden können und Pufferzeiten vorhanden sind, kann der Projektleiter Ressourcen auf kritischere Aufgaben umleiten. Die Critical Path Method (CPM) ist ein Algorithmus, der kritische Aufgaben und Pufferzeiten berechnet. Die Abbildung zeigt ein Gantt-Diagramm, bei dem kritische Aufgaben rot und verfügbare Pufferzeiten grau dargestellt sind. Der CPM-Algorithmus erfordert eine vollständig definierte Aufgabenabhängigkeitsstruktur, bei der jede Aufgabe einen Nachfolger haben muss.
Weitere nützliche Gantt-Diagramm-Vorlagen für Excel
Neben der Standard-Gantt-Diagramm-Vorlage bietet Vertex42 eine Reihe weiterer spezialisierter Excel-Vorlagen, die bei der Projektplanung und -verwaltung hilfreich sein können. Diese Vorlagen decken verschiedene Anwendungsbereiche ab und können an spezifische Projektanforderungen angepasst werden. Auch wenn Sie über eine fmea excel vorlage nachdenken, gibt es hierfür geeignete Tools.
- Vorlage für Bauzeitpläne: Speziell für die Planung von Bauprojekten.
- Projektzeitplan-Vorlage: Eine allgemeine Vorlage für detaillierte Projektzeitpläne.
- Vorlage für die Kritische Pfadanalyse (CPM): Konzentriert sich auf die Identifizierung und Visualisierung des kritischen Pfads.
- Aufgabenliste mit Gantt-Diagramm: Eine Kombination aus Aufgabenverwaltung und visueller Zeitplanung.
Alternative Software-Lösungen für komplexe Projektmanagement-Aufgaben
Obwohl Excel-Vorlagen eine hervorragende Lösung für viele Projekte darstellen, können bei sehr komplexen Projekten mit vielen Abhängigkeiten, Ressourcen und Stakeholdern spezialisierte Software-Lösungen von Vorteil sein. Tools wie Microsoft Project oder andere dedizierte Projektmanagement-Software bieten erweiterte Funktionen für Ressourcenmanagement, Portfolio-Management und detaillierte Berichterstattung.
Beliebte kommerzielle Gantt-Diagramm-Software, die oft Online-Zusammenarbeit ermöglicht, umfasst unter anderem Smartsheet.com und ProjectManager.com. Diese Lösungen sind besonders nützlich für Teams, die über verschiedene Standorte verteilt sind oder eine sehr dynamische Projektumgebung haben.
Fazit
Ein effektives Projektmanagement ist der Grundstein für den Erfolg jedes Vorhabens. Das Gantt-Diagramm ist dabei ein unverzichtbares Werkzeug, das Transparenz schafft und eine strukturierte Planung ermöglicht. Eine Gantt-diagramm Vorlage Excel bietet eine kostengünstige und zugängliche Möglichkeit, diese Vorteile zu nutzen – von der einfachen Aufgabenverwaltung bis hin zur komplexeren kritischen Pfadanalyse. Egal, ob Sie eine kostenlose Version für den schnellen Überblick oder eine professionelle Variante mit erweiterten Funktionen benötigen, Excel hält die passenden Lösungen bereit. Nutzen Sie diese powerful Tools, um Ihre Projekte erfolgreich und effizient zum Ziel zu führen. Beginnen Sie noch heute mit der Optimierung Ihrer Projektplanung und laden Sie Ihre passende Gantt-Diagramm Vorlage herunter!
