Externe Referenzen (XRefs) in AutoCAD sind eine leistungsstarke Funktion, die es ermöglicht, externe Dateien nahtlos in Ihre Haupzeichnung zu integrieren. Dadurch wird die Zusammenarbeit in Projekten erleichtert. XRefs bieten Vorteile wie Teamarbeit, bessere Organisation, vereinfachte Bearbeitung und Reduzierung von Fehlern.
In diesem umfassenden Leitfaden führen wir Sie durch alles Wissenswerte zu externen Referenzen in AutoCAD anhand eines praktischen Beispiels mit einer DWG-Datei. Sie können die Lern-Dateien für dieses Tutorial hier herunterladen.
Falls Sie das Video bevorzugen, schauen Sie es sich an – andernfalls lesen Sie weiter.
Externe Referenzen in AutoCAD verstehen
Externe Referenzen in AutoCAD, kurz XRefs, ermöglichen das Einfügen verschiedener Dateien wie DWG, Bilder, PDFs und Punktwolken in Ihre Zeichnungen. Die Idee hinter XRefs ist, dass mehrere Personen an einem Projekt arbeiten können. Jede Person bearbeitet einen spezifischen Teil, der dann über XRefs in eine Haupzeichnung integriert wird.
Einrichtung der Einheiten im neuen Host-Zeichnung für den Gebäudefußbodenplan in Metern mit drei Dezimalstellen
XRefs mit einer Zeichnungsdatei (DWG) verwenden
Stellen Sie sich vor, Sie arbeiten an einem Bauprojekt mit separaten Zeichnungen für Fußbodenplan, Elektropläne, Sanitär und Möbel. Mehrere Teammitglieder können parallel arbeiten, und alle Teile werden in eine Masterzeichnung integriert – bei voller Bearbeitbarkeit der Einzeldateien.
Bevor Sie externe Zeichnungen anhängen, richten Sie die Host-Zeichnung ein. Erstellen Sie eine neue Zeichnung für den Gebäudefußbodenplan als „Host-Zeichnung“. Öffnen Sie AutoCAD, geben Sie UN ein und drücken Sie Enter, um die Einheitenpalette zu öffnen. Stellen Sie Meter mit drei Dezimalstellen ein und speichern Sie als „Gebäudefußbodenplan“.
Nun können Sie externe Referenzen anhängen. Verwenden Sie den Befehl XREF oder ATTACH. Unter dem Reiter Einfügen > Referenz finden Sie Anhängen.

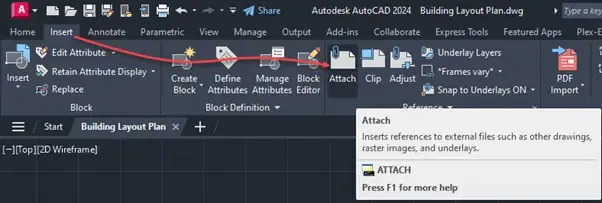

Zugriff auf den Attach-Befehl im Einfügen-Reiter unter Referenz-Panel in AutoCAD
Sobald der Befehl aktiv ist, öffnet sich das Datei auswählen-Fenster. Wählen Sie eine unterstützte Datei wie DWG, Bilder, DWF, DGN, PDF usw. Beim XREF-Befehl erscheint die Externe Referenz-Palette – klicken Sie rechts, um Optionen wie DWG anhängen zu aktivieren.

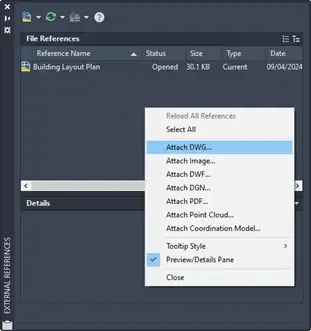

Externe Referenz-Palette mit Rechtsklick-Optionen für Anhängen in AutoCAD
Wählen Sie den Fußbodenplan (DWG) und klicken Sie Öffnen. Achten Sie darauf, dass „Zeichnung (*.dwg)“ im Dateityp-Menü ausgewählt ist.

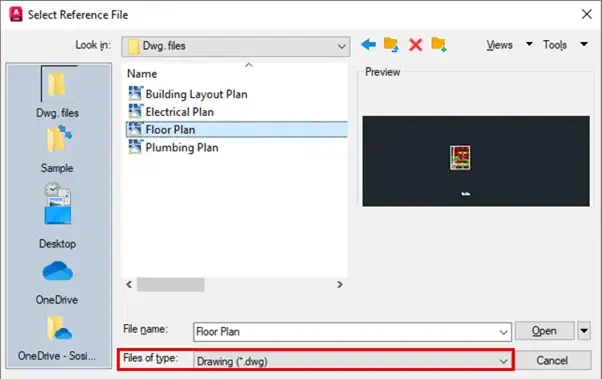

Auswahl der DWG-Datei für den Fußbodenplan im Dateiauswahl-Dialog
Im Externe Referenz anhängen-Dialog passen Sie Skalierung, Pfadtyp, Einfügepunkt und Referenztyp an. Lassen Sie Punkte 2, 4 und 5 deaktiviert für Standardwerte und klicken Sie OK.

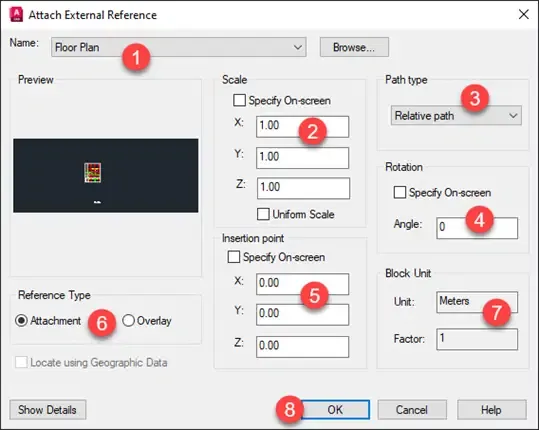

Attach External Reference-Dialog mit Einstellungen für Skalierung, Pfad und Referenztyp
Optionen im Attach External Reference-Fenster im Detail
Name (Punkt 1): Dropdown zur Auswahl der DWG-Datei. Über Durchsuchen können Sie wechseln.
Skalierung (Punkt 2): Passen Sie den Maßstab an. Aktivieren Sie „Uniform Scale“ für einheitliche Werte oder geben Sie X-, Y-, Z-Werte separat ein. „Auf Bildschirm angeben“ lässt Sie im Arbeitsbereich wählen.
Pfadtyp (Punkt 3):
- Kein Pfad: XRef muss im selben Ordner wie Host liegen.
- Relativer Pfad: Pfad relativ zur Host-Datei, ideal für Projektverschiebungen.
- Vollständiger Pfad: Absoluter Pfad zur Datei.
Drehung (Punkt 4): Drehen Sie die XRef oder lassen Sie auf 0. „Auf Bildschirm angeben“ für interaktive Auswahl.
Einfügepunkt (Punkt 5): Koordinaten für Platzierung, oder „Auf Bildschirm angeben“.
Referenztyp (Punkt 6):
- Anhängen: Bleibt verknüpft und wird bei Nested-Referenzen weitergegeben.
- Überlagern: Nur für aktuelle Zeichnung, nicht nested.
Blockeinheit (Punkt 7): Read-only-Info zu Einheiten der Datei.
Nach OK wird die DWG als XRef eingefügt – bei Bedarf zoomen Sie mit Mausrad (Extents). Sie wirkt transparent (50 %), um sie von normalen Objekten zu unterscheiden.
Wiederholen Sie für Sanitär- und Elektropläne mit gleichem Maßstab und passenden Einfügepunkten. Öffnen Sie die XREF-Palette für Übersicht.
XRefs mit Bilddateien verwenden
AutoCAD erlaubt das Anhängen von Bildern wie DWG. Starten Sie ATTACH, wählen Sie ein Bild („Alle Dateien“ im Dateityp) und passen Sie Optionen an – ähnlich wie bei DWG.

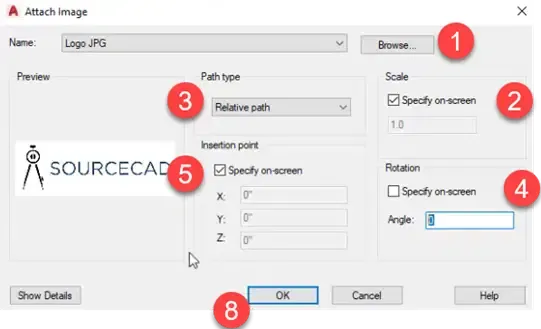

Attach Image-Dialog für Bilddateien in AutoCAD mit Skalierungs- und Pfadoptionen
Klicken Sie OK, um das Bild einzufügen.
XRef-Dateien bearbeiten
Zur Bearbeitung wählen Sie Referenz vor Ort bearbeiten oder Referenz öffnen.

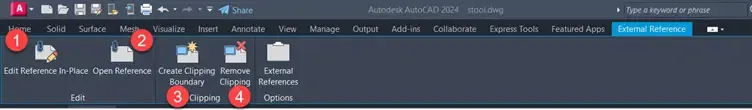

Kontextuelle Ribbon für externe Referenzen mit Optionen zum Bearbeiten und Öffnen
Referenz vor Ort bearbeiten
Wählen Sie die DWG aus, um die Ribbon zu aktivieren. Bearbeiten Sie direkt im Host ohne neuen Tab. Die XRef erscheint undurchsichtig. Speichern Sie Änderungen.
Referenz öffnen
Öffnen Sie in neuem Tab, bearbeiten und speichern. Im Host laden Sie neu – eine Warnung erscheint.

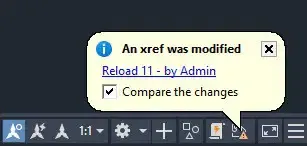

Nach dem Neuladen der modifizierten XRef mit Reload-Bestätigung
Eine Änderungscloud hebt Neuerungen hervor – bestätigen Sie mit Häkchen.
XRefs zuschneiden (Clipping)
Maskieren Sie Teile mit Clipping. Wählen Sie Zuschneidegrenze erstellen.
Wählen Sie Rechteck oder Polyline. Zeichnen Sie über sichtbare Bereiche und Enter.

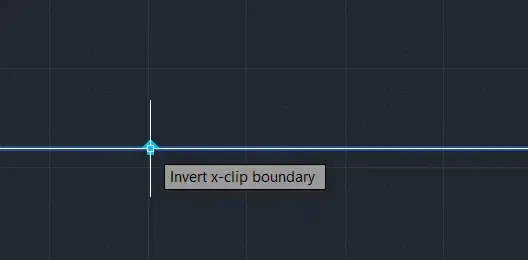

Invertieren der Zuschneidegrenze in der XRef
Invertieren Sie bei Bedarf. Löschen mit Zuschneiden entfernen.
Für bestehende Polylines: Zeichnen, XRef wählen, Aus Polyline wählen.
Ungelöste Referenzen finden und beheben
Ungelöste XRefs treten auf, wenn AutoCAD Dateien nicht findet (verschoben, gelöscht, Netzwerkprobleme). In der XREF-Palette sind sie rot markiert.

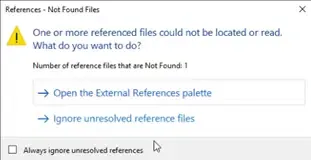

Warnung für ungelöste externe Referenz in AutoCAD
Ursachen: Pfadänderung, Zugriffsrechte. Öffnen Sie XREF-Palette über Insert > Referenz > Mehr Einstellungen.

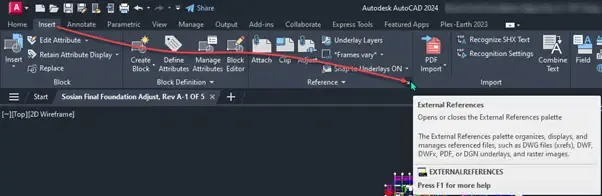

Zugriff auf Externe Referenz-Palette über Insert-Reiter
Rechtsklick > Pfad ändern, navigieren Sie zum File.

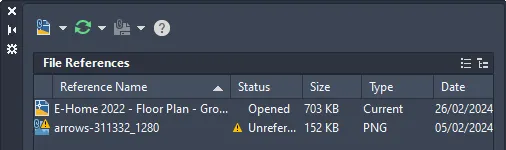

Ändern des Pfads für ungelöste XRef in der Palette
Verwenden Sie relative Pfade, prüfen Sie Netzwerk.
Externe Referenzen übermitteln (eTransmit)
Für DWGs mit XRefs nutzen Sie eTransmit. Es paketiert alles in ZIP/EXE inkl. XRefs, Bilder, Fonts.
Speichern Sie, dann AutoCAD-Symbol > Publish > eTransmit.

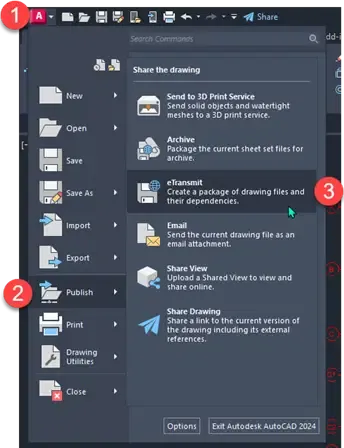

Zugriff auf eTransmit über Publish-Menü in AutoCAD
Häufig gestellte Fragen
XRef in AutoCAD entfernen?
XREF aufrufen, rechtsklick > Lösen (permanent) oder Entladen (temporär).
Entfernen einer XRef über Detach in der Palette
XRef binden in AutoCAD?
XREF > Rechtsklick > Binden. Wählen Sie Bind oder Insert – Link wird zu Block.

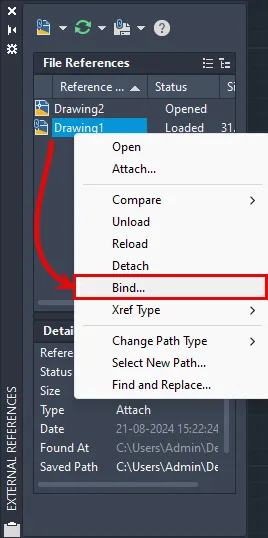

Binden einer XRef in der Externen Referenz-Palette
XRef explodieren?
Nicht direkt – binden Sie zuerst zu Block, dann EXPLODE.
Zusammenfassung
Externe Referenzen in AutoCAD sind essenziell für Zusammenarbeit, Organisation und Effizienz. Sie integrieren DWG, Bilder, PDFs und mehr nahtlos. Dieser Leitfaden deckte Einrichtung, Anhängen, Bearbeiten, Zuschneiden, Problemlösung und Übermittlung ab.
Nutzen Sie XRefs für präzise Projektdokumentation. Für tieferes Training schauen Sie im XRef-Kapitel unseres AutoCAD-Anfängerkurses nach.
