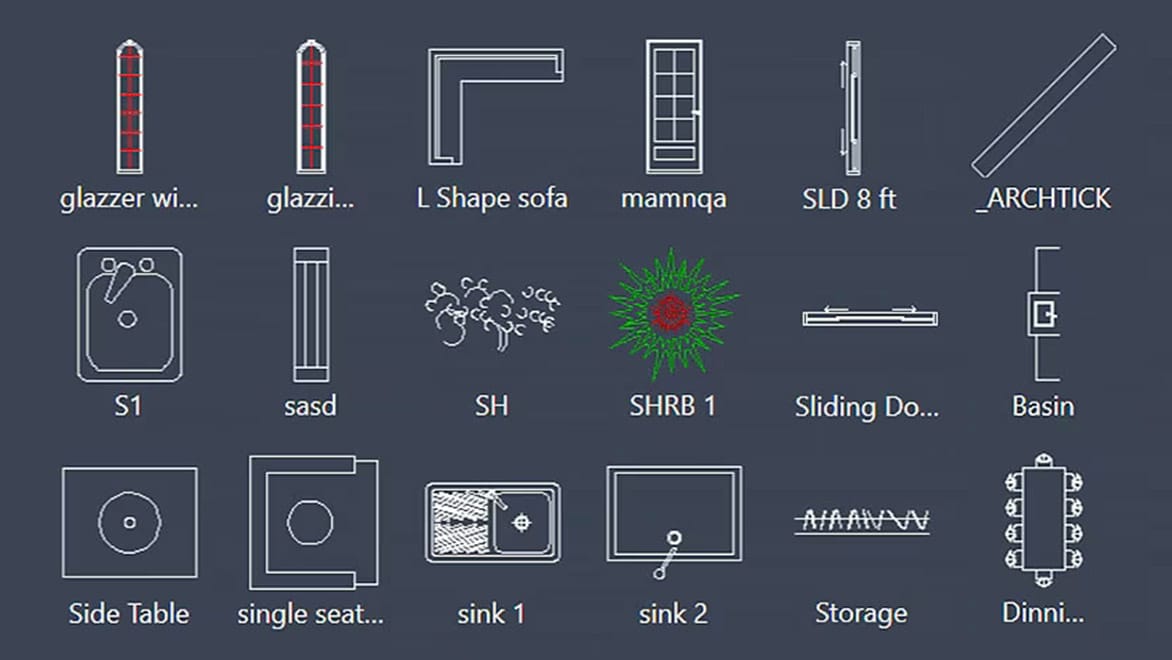

CAD-Blöcke, ob aus AutoCAD oder einem anderen CAD-Programm, sind im Grunde Dateien, die in andere CAD-Dateien eingefügt werden können. Diese einfache Funktionalität birgt enorme Vorteile gegenüber der traditionellen Erstellung technischer Projekte und eröffnet unzählige Möglichkeiten. Sobald ein Design erstellt wurde, kann es zur Vervollständigung, Ergänzung und zur Zeitersparnis in bestehende Zeichnungen eingefügt werden.
Die Entstehung von CAD-Blöcken ist auf die Notwendigkeit der wiederholten Verwendung von Objekten in verschiedenen Projekten zurückzuführen. Dank Blöcken muss eine CAD-Zeichnung nur einmal erstellt werden. Bei nachfolgenden Projekten, in denen dasselbe Objekt benötigt wird, wird es anstatt neu gezeichnet zu werden, einfach in die aktuelle CAD-Datei eingefügt und wiederverwendet.
Vorteile der Verwendung von CAD-Blöcken
Der Hauptvorteil liegt in der erheblichen Zeitersparnis bei der Entwicklung technischer Projekte, was wiederum bessere grafische Darstellungen ermöglicht. Die Wiederverwendung von AutoCAD-Blöcken ist nicht auf eigene Designs beschränkt; es können auch Blöcke oder CAD-Dateien von Drittanbietern genutzt werden, sofern deren Verwendung im Projekt gestattet ist. Darüber hinaus erstellen Unternehmen, die Produkte oder Systeme herstellen, oft eigene Produktbibliotheken in .dwg oder .dxf Formaten. Ziel ist es, dass Projekte ihre Produkte oder technischen Lösungen spezifizieren und diese auf ihren Websites anbieten.
Ein weiterer Vorteil von AutoCAD-Blöcken ist die Platzersparnis in der Datei. Es werden nur die Daten für eine einzige Blockentität gespeichert, unabhängig davon, ob sie 2- oder 20-mal wiederholt wird. Ein damit verbundener Vorteil besteht darin, dass Änderungen an Blöcken zentral vorgenommen werden können. Wenn einige der Blöcke in einer Zeichnung geändert werden müssen, muss die Änderung nur an einem Exemplar vorgenommen werden, typischerweise über den Blockeditor. Nach der Bearbeitung und Speicherung wird die Änderung automatisch auf alle anderen identischen Blöcke übertragen, da es sich um eine einzige Entität handelt.
Tipps zur Erstellung von CAD-Blöcken
Bei der Erstellung eines Designs oder einer Zeichnung zur späteren Verwendung als Block sollten mindestens folgende Regeln beachtet werden, um eine optimale Nutzung von Blöcken zu gewährleisten:
Erstens ist es vorzuziehen, den gesamten Block in Layer 0 zu erstellen. Dank dieser Vorsichtsmaßnahme übernimmt ein eingefügter Block, beispielsweise ein Bett oder ein Tisch, den Layer, in den er eingefügt wird (z. B. “Möbel”). Wenn Sie später Layer verwalten und aktivieren oder deaktivieren, verhält sich das eingefügte Bett wie andere Elemente in diesem Layer.
Zweitens müssen die Einheiten, in denen die Blöcke erstellt werden, überprüft werden. Sie müssen mit den Einheiten übereinstimmen, in denen Sie normalerweise arbeiten.
Drittens wird durch die Angabe des Einfügepunkts und die Überprüfung dieses Aspekts zusammen mit dem vorherigen Punkt die Vermeidung von zeitraubenden Situationen ermöglicht, in denen ein eingefügter Block nicht sichtbar oder auffindbar ist, was zu erheblicher Frustration und Zeitverschwendung führen kann. Der Einfügepunkt ist in der Regel ein Punkt, der Teil der Zeichnung ist.
Viertens sollten die verwendeten Basiselemente wie Buchstaben, Linien und Schraffuren in den Blöcken überprüft werden. Wenn diese nicht Teil Ihrer Elementbibliothek sind (oft die Standardbibliothek), werden sie beim Einfügen des CAD-Blocks nicht richtig dargestellt oder durch andere Elemente ersetzt.
Fünftens ist es üblich, dass Benutzer ältere AutoCAD-Versionen wie v2000, v2004 usw. verwenden. Wenn ein Block mit neueren Versionen wie 2018 oder 2026 erstellt wurde, kann er in älteren Zeichnungen nicht geöffnet werden. In solchen Fällen kann das Programm Autodesk DWG TrueView verwendet werden. Dieses Programm dient nicht nur als Betrachter für eine Vielzahl von Grafikdateien, sondern ermöglicht auch die Konvertierung von Dateien in verschiedene bestehende Versionen.
