Es ist eine aufregende Zeit des Jahres. Die Blätter fallen oder sind bereits gefallen, die Vorbereitungen für die Autodesk University laufen auf Hochtouren, und es gibt neue Tools für die Software, die wir kennen und lieben. Am 28. Oktober veröffentlichte Autodesk eine neue Erweiterung für AutoCAD Civil 3d 2012 für seine Subscription-Kunden, das „Volumes Dashboard Extension for Civil 3D 2012“. Um es zu erhalten, melden Sie sich einfach auf der Subscription-Website an, wählen Sie „Access Your Subscription Benefits“ und klicken Sie dann auf den Download-Link für Ihre „Subscription Advantage Packs and other Autodesk product enhancements“.
Ich habe es heute heruntergeladen und nach ein paar Minuten des Ausprobierens kann ich nur denken: Dieses Tool ist großartig! Ich habe mich oft über die Volumen-Tools in Civil 3D beschwert, weil sie nicht permanent waren, keine Berichte erstellten (man musste copy & paste verwenden) und was sollte dieses Netzdiagramm am Ende überhaupt?
Abschied von alten Problemen: Die Notwendigkeit einer besseren Volumenanalyse in Civil 3D
Die bisherigen Methoden zur Volumenberechnung in Civil 3D waren oft frustrierend. Einmal berechnet und das Tool geschlossen, waren die Zahlen wieder weg. Das Erstellen von Berichten war umständlich und erforderte manuelle Kopier- und Einfügearbeiten, was nicht nur zeitaufwendig, sondern auch fehleranfällig war. Insbesondere im Bauingenieurwesen und bei Projekten im Tiefbau ist eine präzise und nachvollziehbare Massenermittlung von größter Bedeutung. Diese alten Tools hinkten den Anforderungen an moderne Erdbewegungsberechnungen deutlich hinterher.
Einführung des Volumes Dashboards: Ein Überblick
Um auf die neuen Tools zuzugreifen (nachdem Sie sie installiert haben), gehen Sie in Ihrem Toolspace zur Toolbox und erweitern Sie den Bereich „Subscription Extension Manager“. Doppelklicken Sie auf das Tool, und das neue Volumen-Dashboard öffnet sich im selben Fenster (dem Panorama), aber es ist neu, cool und absolut fantastisch!
Volumes Dashboard in Civil 3D 2012 mit Übersicht der Volumenflächen
Eines der Vorteile dieses Tools ist, dass es Ihnen ermöglicht, mit Volumenflächen zu arbeiten, wodurch die Ergebnisse dauerhaft sind. Bei den alten Tools waren die Zahlen nach dem Schließen des Tools verloren. Mit diesem neuen Tool wird einfach auf Ihre vorhandenen Volumenflächen verwiesen.
Dauerhafte Volumenflächen als Basis
Wenn Sie bereits eine Volumenfläche in Ihrer Zeichnung haben, können Sie diese mit dem ersten Knopf oben zur Liste hinzufügen. Haben Sie noch keine Volumenfläche erstellt, können Sie dieses Tool dafür nutzen. Der zweite Knopf in der Liste ist dafür vorgesehen. So können Sie direkt im Dashboard neue Berechnungen für Abtrags- und Auftragsvolumen anstoßen und verwalten.
Sobald die Flächen erstellt und zu Ihrem Dashboard hinzugefügt wurden, werden Sie die einfache Schönheit dieses Tools erkennen. In diesem Beispiel habe ich vier verschiedene Volumenflächen zum Dashboard hinzugefügt, und es zeigt mir das Gesamtvolumen der Baustelle an (wie Sie sehen, habe ich bisher ziemlich viel Abtrag).
Dynamische Analyse und flexible Steuerung
Jetzt beginnt der Spaß. Sie können die verschiedenen Flächen, die in die Berechnung einbezogen werden sollen, ein- und ausschalten. In diesem Fall führe ich viele Aushubarbeiten für den Teich durch, aber wie sieht es mit den Straßen aus? Ich muss wissen, wie viel Erde ich dafür bewege. Schalten Sie einfach die Fläche für den Teich aus, und Sie werden den Unterschied sehen (ich bin viel näher an einem Ausgleichspunkt, wenn Sie den Teich nicht berücksichtigen). Diese Flexibilität macht das Volumes Dashboard in Civil 3D 2012 zu einem unverzichtbaren Werkzeug für detaillierte Analysen.

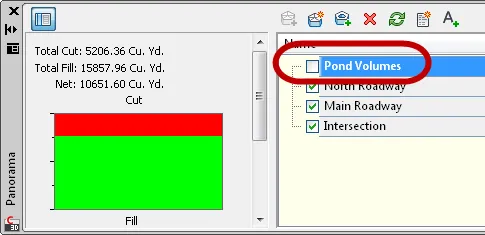

Volumes Dashboard in Civil 3D 2012 zeigt Volumenberechnung ohne Teichfläche
Begrenzte Volumenberechnungen für Präzision
Jetzt, da wir die Flächen im Dashboard haben, sind Sie vielleicht nur am Volumen eines bestimmten Teils des Projekts interessiert. In diesem Fall möchte ich nur die westliche Hälfte einer der Straßen. Das dritte Symbol oben ermöglicht Ihnen eine begrenzte Volumenberechnung. Sie müssen dafür eine Polylinie in der Zeichnung haben. Diese Funktion ist besonders nützlich, um die Massenbilanz für spezifische Bauabschnitte oder Planungsbereiche zu ermitteln, ohne die gesamte Fläche neu berechnen zu müssen.
Anpassbare Faktoren für Abtrag und Auftrag
Hatten Sie jemals eine Baustelle mit unterschiedlichen Abtrags- und Auftragsfaktoren? Ein gutes Beispiel sind strukturelle Hinterfüllungsbereiche im Vergleich zu Landschaftsbereichen. Dann werden Sie dieses Tool lieben, denn Sie können verschiedene Faktoren auf die verschiedenen Regionen anwenden, und es wird das Gesamtvolumen für Sie summieren. Dies ist ein entscheidender Vorteil für präzisere Aushubberechnungen und die Optimierung der Erdbewegung.
Mit ein wenig Herumspielen können Sie auch Flurstücke (Parcels) als Begrenzungsobjekt hinzufügen. Wählen Sie das Flächenlabel des Flurstücks aus, und es wird hinzugefügt. Ehrlich gesagt bin ich mir nicht sicher, ob ich diese Option nutzen würde, da Flurstücke dazu neigen, flüchtige Objekte zu sein. Das Bearbeiten von Flurstückssegmenten führt dazu, dass Flurstücke im Prozess entfernt und neu erstellt werden. Wenn ein Flurstück entfernt und dann neu erstellt wird, fungiert es nicht mehr als Begrenzung für die Fläche. Ich sage nicht, dass Sie sie nicht verwenden sollen, ich bin mir nur noch nicht sicher. Es wird noch etwas mehr Untersuchung meinerseits erfordern.
Berichterstellung und Datenexport
Nachdem die Volumina berechnet wurden, können Sie einfach einen Bericht dafür erstellen. Der sechste Knopf oben nach den Lösch- und Neuberechnungs-Knöpfen (diese sind ziemlich selbsterklärend) erstellt Ihren Bericht.
Eines der Vorteile dieses Tools ist, dass es nur über die Flächen oder die begrenzten Bereiche der Flächen berichtet, die Sie ausgewählt haben. Ich habe einen Bericht für die Flächen erstellt, die ich verwendet habe, und ihn einfach aus dem Internet Explorer kopiert und hier eingefügt:
| Volume Summary | |||||||
|---|---|---|---|---|---|---|---|
| Name | Type | Cut Factor | Fill Factor | 2d Area(Sq. Ft.) | Cut(Cu. Yd.) | Fill(Cu. Yd.) | Net(Cu. Yd.) |
| Pond Volumes | full | 1.000 | 1.000 | 235554.12 | 149245.67 | 898.02 | +148347.66 |
| West Region of North Roadway | bounded | 1.000 | 1.150 | 58491.59 | 1689.66 | 1407.99* | +281.67* |
| East Region of North Roadway | bounded | 1.000 | 1.230 | 93401.53 | 1203.19 | 3006.66* | -1803.47* |
| Intersection | full | 1.000 | 1.000 | 12031.25 | 0.00 | 4149.63 | -4149.63 |
| Totals | |||
|---|---|---|---|
| 2d Area(Sq. Ft.) | Cut(Cu. Yd.) | Fill(Cu. Yd.) | Net(Cu. Yd.) |
| Total | 399478.50 | 152138.52 | 9462.30* |
| * Value adjusted by cut or fill factor other than 1.0 |
|---|
Für mich geht es nicht viel besser als das. Es ist super einfach, aber erstaunlich leistungsstark. Diese detaillierten Berichte sind eine enorme Verbesserung gegenüber den alten Methoden und unterstützen eine transparente Projektdokumentation.
Die Zusammenfassung in der Zeichnung: Ein gemischtes Gefühl
Zu guter Letzt, und sicherlich am wenigsten wichtig (ja, Sie haben richtig gelesen, das ist das am wenigsten wichtige), können Sie eine Zusammenfassung der Volumenberechnungen in Ihre Zeichnung einfügen.
Dies platziert eine Zusammenfassung der Volumina in Ihrer Zeichnung. Seien Sie nicht zu aufgeregt, es kommt nicht als dynamisches Objekt herein, wie wir es alle in Civil 3D gewohnt sind. Tatsächlich kommt es nicht einmal als AutoCAD-Tabelle oder sogar MTEXT herein. Es kommt als unbenannter Block herein. Explodieren Sie den Block, und Sie erhalten einzelne Linien und Textstücke.
Ich schätze, sie dachten, sie könnten mit dieser Art von Sache davonkommen, wie sie es mit den QTO-Tools getan haben. Ich hoffe wirklich, dass dies nur eine vorübergehende Sache ist. Wie auch immer, ich bin froh, dass sie das Tool nicht zurückgehalten haben, nur weil sie keine dynamische Zeichnungsbeschriftung hatten.
Fazit: Ein Muss für Civil 3D 2012 Nutzer
Das Volumes Dashboard Extension für Civil 3D 2012 ist eine signifikante Verbesserung gegenüber den älteren Volumen-Tools. Es bietet dauerhafte Ergebnisse, flexible Analyseoptionen für Volumenflächen und die Möglichkeit, detaillierte Berichte zu erstellen. Auch wenn die Implementierung der Zeichnungszusammenfassung noch Wünsche offenlässt, überwiegen die Vorteile bei Weitem. Dieses Tool macht die Massenermittlung effizienter, präziser und benutzerfreundlicher für alle, die in der CAD-Software Civil 3D arbeiten.
Ich hoffe, Sie haben hier etwas Neues gelernt und ich hoffe, das hat Sie ermutigt, dieses coole neue Tool herunterzuladen und auszuprobieren. Viel Spaß damit!
