Die Welt des Designs und der Konstruktion entwickelt sich ständig weiter, und leistungsstarke Softwarelösungen sind unerlässlich, um mit den Anforderungen Schritt zu halten. ViaCAD® bietet eine umfassende Palette an Funktionen für das Cad 2d 3d Design, die sowohl für Profis als auch für Hobbyisten geeignet sind. Von präzisen Entwurfswerkzeugen bis hin zu fortschrittlicher 3D-Modellierung und Visualisierung – ViaCAD® unterstützt Sie in jeder Phase Ihres Projekts. Entdecken Sie, wie diese Software Ihnen hilft, Ihre Ideen in die Realität umzusetzen und Ihre Arbeitseffizienz zu steigern, indem sie sich nahtlos in bestehende Arbeitsabläufe integriert. So können Sie beispielsweise mit Tools wie AutoCAD Industrial erstellte Dateien problemlos importieren und weiterbearbeiten.
Kernfunktionen: Entwurf & Modellierung
Entwurf & Bearbeitung
ViaCAD® wurde für Präzision und Benutzerfreundlichkeit entwickelt. Die LogiCursor™-Technologie antizipiert intelligent Ihre nächste Bewegung und führt Sie zu potenziellen Punktauswahlen. Das Gripper-Tool vereinfacht Designbearbeitungen mit seinen Drag-and-Drop-Funktionen, während anpassbare Raster Präzision in verschiedenen Layouts wie rechteckig, polar und isometrisch bieten. Diese Kernfunktionen ermöglichen einen intuitiven und effizienten Designprozess, der sowohl Anfängern als auch erfahrenen Nutzern zugutekommt.
- LogiCursor™-Technologie: Antizipiert Ihre nächste Bewegung und führt Ihren Cursor für die optimale Punktauswahl.
- Gripper-Tool: Bietet Drag-and-Drop-Funktionen, die Designbearbeitungen vereinfachen.
Zeichnung & Anmerkungen
Als robustes Dokumentationstool enthält ViaCAD® über 20 anpassbare Bemaßungsstile, die Industriestandards entsprechen. Erweitern Sie Ihre Projektdokumentation mit Funktionen wie:
- Anpassbare Raster: Bieten Präzision in verschiedenen Layouts, einschließlich rechteckig, polar und isometrisch.
- Breite Palette von Bemaßungsstilen: Decken verschiedene Dokumentationsanforderungen mit einer vielfältigen Auswahl an Bemaßungsstilen ab.
- Bitmap-Import: Integrieren Sie Logos und Referenzbilder nahtlos in Ihre Designs.
- Rechtschreibprüfung: Stellen Sie die Genauigkeit Ihrer Anmerkungen mit der integrierten Rechtschreibprüfung sicher.
- Ein-Klick-Füllungen und Schraffuren: Wenden Sie Füllungen und Schraffuren mit einem einzigen Klick für eine effiziente Detaillierung auf Ihre Designs an.
3D-Modellierung
ViaCAD® bietet eine umfassende Suite von 3D-Modellierungswerkzeugen, die auf die Bedürfnisse von Profis und Hobbyisten zugeschnitten sind. Zu den Hauptfunktionen gehören:
- ACIS® Solid Modeling Kernel: Verfügbar in ViaCAD Pro und 2D/3D für präzise Volumenmodellierung und boolesche Operationen.
- Grundkörper: Erstellen Sie grundlegende Formen (Würfel, Zylinder, Kugeln).
- Mesh-Booleans: Kombinieren oder subtrahieren Sie Mesh-Objekte.
- Shelling & Blending: Höhlen Sie Volumenkörper aus oder fügen Sie glatte Übergänge zwischen Oberflächen hinzu.
- Erweiterte Oberflächenwerkzeuge: Unterteilung, Oberflächen-Booleans, Oberflächenausdehnung, Oberflächenanalyse, Oberflächen-Lofting, Oberflächen-Dienstprogramme – einschließlich Schnitt, gekrümmte Oberfläche und Kurve explodieren, Tangentenabdeckungen.
- Feature-basierte Modellierung: Verfolgen und bearbeiten Sie Modellierungsschritte über einen Verlaufsbaum (nur Pro).
Visualisierung & Animation
Fotorealistisches Rendering
Während ViaCAD® 2D/3D grundlegende Rendering-Funktionen unterstützt, bietet ViaCAD® Pro erweiterte Funktionen, einschließlich Physically Based Rendering (PBR). PBR ist eine ausgeklügelte Technik, die die Wechselwirkung von Licht mit Materialien simuliert, um realistische Grafiken zu erzeugen. Es verwendet Parameter wie Rauheit und Reflektivität, um die Lichtreflexion zu berechnen, wodurch Materialien unter verschiedenen Lichtbedingungen konsistent aussehen. PBR ist ideal für Anwendungen, die einen hohen Fotorealismus erfordern, wie architektonische Visualisierung und Spieleentwicklung. Für Nutzer, die solche komplexen 3D-Daten weiterverarbeiten möchten, kann die Option SolidWorks PDF3D von großem Nutzen sein.
Beispiel eines fotorealistischen Renderings in ViaCAD
- Kameraerstellung und Rendering: Definieren Sie Kamerapositionen, Perspektiven und Sichtfelder.
- Ansichts-Rendering: Rendern Sie von der aktuellen Ansichtsorientierung in das Zeichenfenster oder eine Datei.
- Anzeige des letzten Renderings: Zeigen Sie das zuletzt gerenderte Bild an.
- Steuerung der Render-Einstellungen: Passen Sie HDRI, Hintergründe, Texturen und Nachbearbeitungseffekte an.
- Nachbearbeitungseffekte: Verbessern Sie die Bildqualität, einschließlich Tone Mapping und Rauschunterdrückung.
- Laserlichtsimulation: Fügen Sie Renderings einen simulierten fokussierten Lichtstrahl hinzu.
Animationswerkzeuge
ViaCAD® bietet eine Suite von Animationswerkzeugen zur Erstellung von QuickTime-Filmen durch Anpassen der Kamerapositionen. Benutzer können Animationen mit Walk Through, Fly By, Pfaden, Objekt-VR, Panorama-VR und objektbasierten Animationen erstellen. Diese Funktionen ermöglichen eine dynamische Visualisierung von Designs, sei es durch das Folgen eines vordefinierten Pfades oder das Erfassen einer vollständigen 360-Grad-Ansicht. Darüber hinaus ermöglicht Animation Rebound, exklusiv in ViaCAD® Pro verfügbar, dass Animationen einen Pfad verfolgen und zu ihrem Ausgangspunkt zurückkehren, wodurch flüssige, sich wiederholende Bewegungen entstehen, die sich perfekt für ausgefeilte Präsentationen und kontinuierliche Demonstrationen eignen.
Aufzeichnung & Veröffentlichung
ViaCAD® umfasst Aufzeichnungs- und Veröffentlichungsfunktionen, mit denen Sie Ihren Bildschirm mit QuickTime, einschließlich Audio, aufnehmen können, um Videos und Tutorials zu erstellen. Diese Funktion ist besonders nützlich für die Erstellung von Präsentationen oder Lehrinhalten.
Produktivität & Automatisierung
Punch!CAD™ Copilot: Der ultimative KI-gestützte Design-Partner
Nutzen Sie das volle Potenzial Ihres Designprozesses mit Copilot, dem KI-gesteuerten Begleiter, der nahtlos in ViaCAD® integriert ist. Dieses integrierte KI-Tool optimiert die Navigation, beschleunigt den Projektfortschritt und verbessert Ihre Designbemühungen mit aufschlussreichen Analysen.
Copilot unterstützt zwei Ebenen: Copilot Help und Copilot Professional. Alle ViaCAD®-Varianten enthalten ein kostenloses 1-Jahres-Abonnement für Copilot Help, das auf Retrieval-Augmented Generation (RAG)-Technologie basiert und kontextuell relevante Antworten durch vertrauenswürdige Dokumentation, FAQs, Video-Tutorials und mehr liefert.
Copilot Professional umfasst die Funktionen “Mit Ihren CAD-Daten sprechen”, “Allgemeiner KI-Zugriff” und “Text zu Bild”. Copilot Professional ist in der Lage, diverse mehrsprachige Anfragen zu bearbeiten, von der Anleitung bei den ersten Schritten zur Verwendung von ViaCAD® bis hin zum Teilen interessanter Details zu Ihrer Datei oder der Bereitstellung von Einblicken in Designtrends und -prinzipien.
*Punch!CAD™ Copilot Professional ist als optionales Add-on für ViaCAD® Pro, 2D/3D und 2D erhältlich. Wählen Sie den Abonnementplan, der Ihren Bedürfnissen am besten entspricht, mit flexiblen Optionen für eine Laufzeit von 1 oder 3 Jahren.
Organisation
Ebenensätze
Verbessern Sie Ihr ViaCAD®-Erlebnis mit der Funktion Ebenensätze, einem leistungsstarken Werkzeug zur Optimierung Ihres Designbereichs. Ebenensätze ermöglichen es Ihnen, Ihre Ebenen, Ansichtsausrichtungen und Zoomstufen mühelos zu speichern und zu verwalten, um einen nahtlosen Übergang zwischen verschiedenen Phasen Ihres Projekts zu gewährleisten.

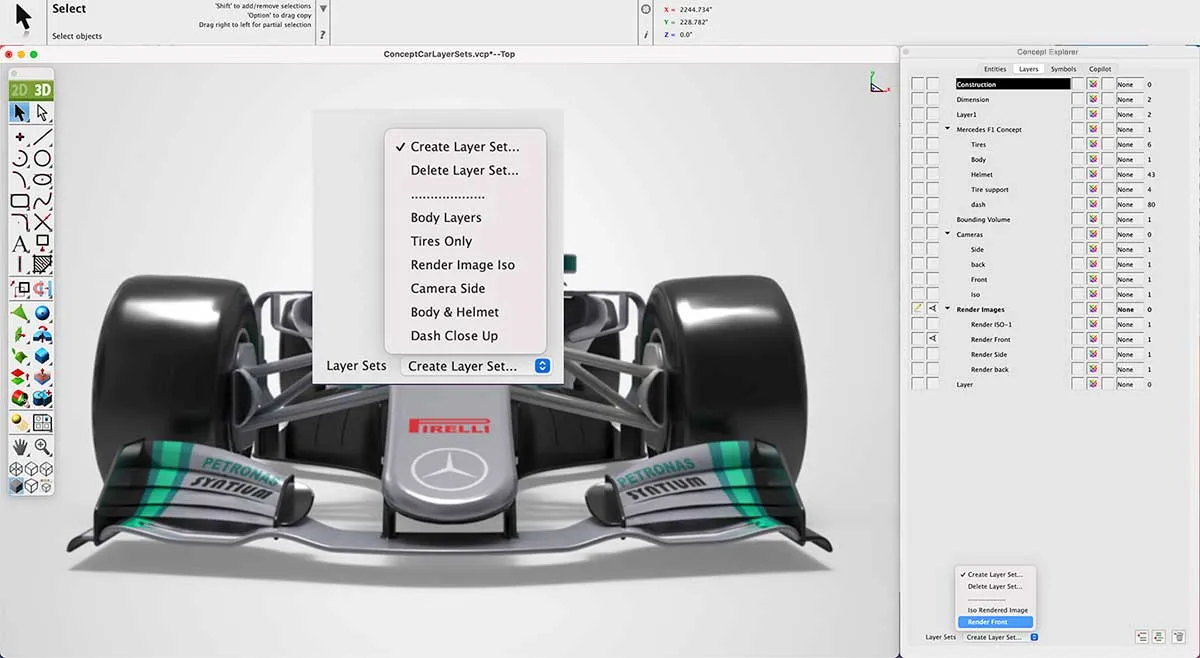

Verwaltung von Ebenensätzen in ViaCAD
Symbol-Manager
Verbessern Sie Ihre Designeffizienz mit dem Symbol-Manager in ViaCAD®. Dieses Tool hilft Ihnen, wiederverwendbare Symbole zu organisieren, zu speichern und schnell darauf zuzugreifen, wodurch die Verwaltung häufig verwendeter Komponenten und die Konsistenz über Projekte hinweg vereinfacht werden. Mit intuitiver Funktionalität vereinfacht es komplexe Designs und spart Zeit, indem wesentliche Elemente jederzeit verfügbar sind.
Befestigungsbibliothek
Erweitern Sie Ihre ViaCAD®-Designs mit der ANSI-Befestigungsbibliothek, einer umfassenden Sammlung von Muttern, Bolzen und Unterlegscheiben. Diese Bibliothek, die im Register “Symbole” im Concept Explorer leicht zugänglich ist, vereinfacht das Einfügen von Befestigungskomponenten in Ihre Projekte.

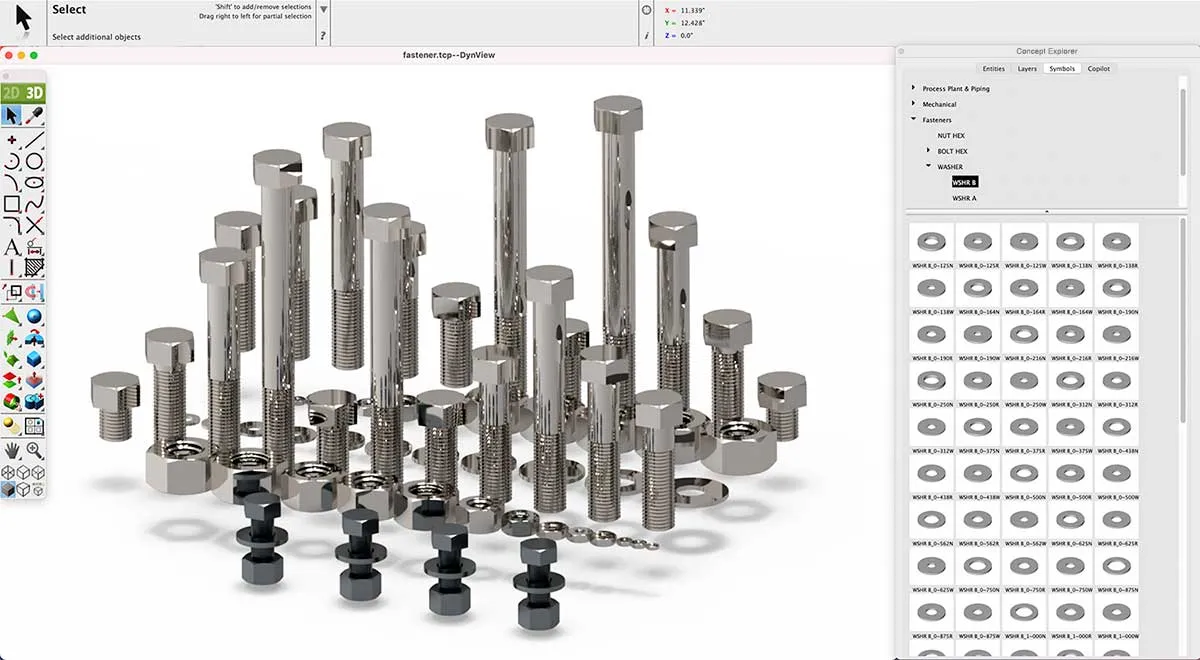

Beispiel für die Befestigungsbibliothek in ViaCAD
Texturimport
Verbessern Sie Ihr ViaCAD®-Erlebnis mit der Funktion “Importierte Texturen”, die alle importierten Texturen bequem direkt in Ihren benutzerdefinierten Texturordner kopiert. Diese Integration ermöglicht einen einfachen Zugriff und die Verwaltung Ihrer Texturen.
3D-Druck & Fertigung
Bereiten und validieren Sie Ihre Designs für den 3D-Druck mit der ViaCAD®-Suite von 3D-Druckwerkzeugen:
- 3D-Druckprüfung: Überprüfen Sie die Druckfähigkeit Ihrer Modelle.
- Oberflächennormalenprüfung: Stellen Sie die korrekte Ausrichtung der Facettennormalen für einen erfolgreichen Druck sicher.
- Überhang- und Wandstärkenanalyse: Überprüfen Sie Modelle auf strukturelle Stützungsanforderungen und ausreichende Wandstärke.
- Vorschau-Slices: Teilen Sie Modelle, um geschlossene, nicht überlappende Abschnitte zu überprüfen, was für den 3D-Druck unerlässlich ist.
- Auto-Position: Positionieren Sie Ihr Modell automatisch innerhalb des positiven Koordinatensystems für den Druck.
- Stützstruktur: Fügen Sie manuelle Stützgeometrie für den 3D-Druck hinzu.
- Druckervolumenanzeige: Visualisieren Sie die Druckgrenze, wie sie im Dialogfeld “Druckerdefinitionen” definiert ist.
- Druckerdefinitionen: Legen Sie wichtige Parameter des 3D-Druckers fest, um die Kompatibilität mit Ihren Designs zu gewährleisten.
Architektur- & Holzbearbeitungsdesign
Architekturwerkzeuge
ViaCAD® ist mit allen notwendigen Werkzeugen für die professionelle Architektenplanung ausgestattet und ermöglicht es Teams, effektiv zu entwerfen, zu drucken und zusammenzuarbeiten:
- Architekturwandwerkzeuge: Entwerfen Sie Wände mit Präzision und Flexibilität.
- Verbundwände: Stellen Sie verschiedene Materialien innerhalb von Wandstrukturen visuell dar.
- Parametrische Türen und Fenster: Fügen Sie Türen und Fenster dynamisch in Ihre Designs ein.
- Sofortige 3D-Wände, Dächer und Bodenplatten: Erzeugen Sie architektonische Elemente in 3D mit Leichtigkeit.
- AutoCAD® DWG-Dateikompatibilität: Arbeiten Sie nahtlos mit Dateien aus anderer gängiger CAD-Software.
- ACIS®-basierte Geometrie: Erstellen Sie mit derselben fortschrittlichen Technologie, die in High-End-Software verwendet wird.

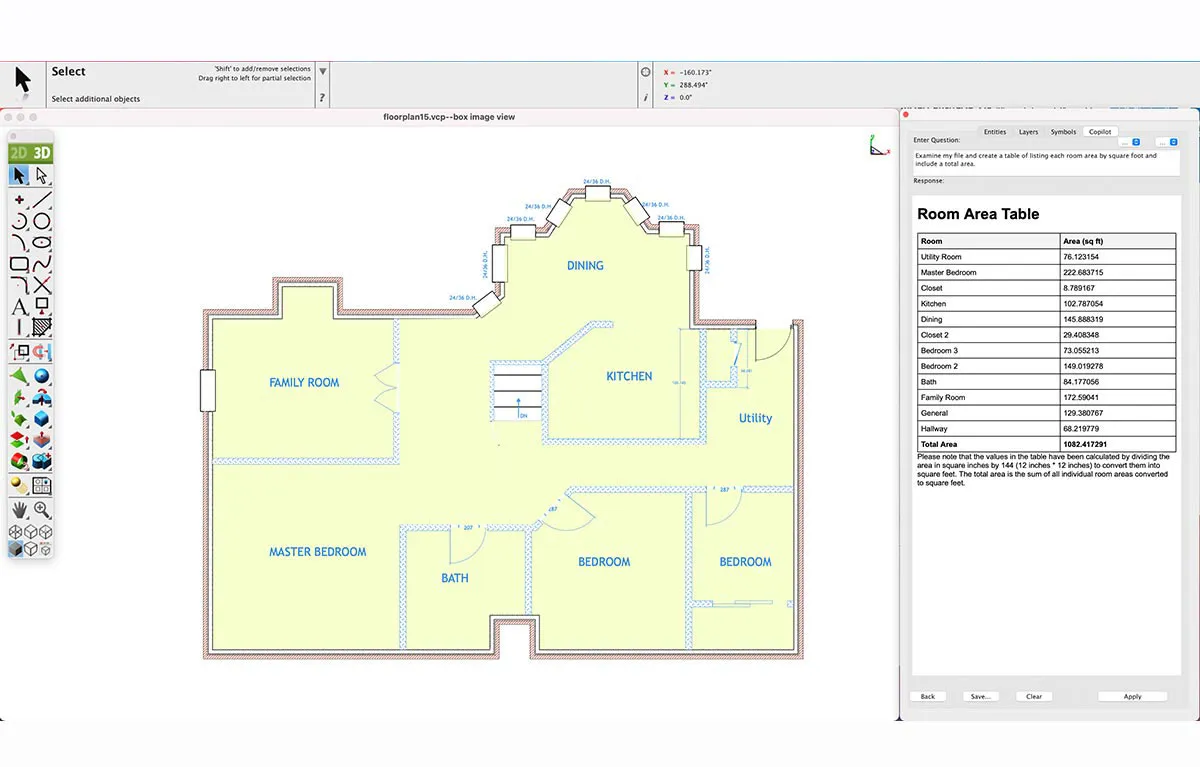

Grundrissbeispiel in ViaCAD für architektonische Planung
*ViaCAD® 2D unterstützt nur Türen, Fenster, Wände, Mehrfachwände. Für erweiterte Funktionen ist oft spezialisierte Software notwendig, die eine nahtlose Integration ermöglicht, wie etwa bei der Verwendung von Civil 3D 2012 für zivile Infrastrukturprojekte.
Holzbearbeitungswerkzeuge
ViaCAD® beschleunigt Holzbearbeitungsprojekte mit spezialisierten Werkzeugen, die die Erstellung komplexer Verbindungen vereinfachen, darunter:
- Verbindungen: Wenden Sie präzise Falz-, Gehrungs- und Schwalbenschwanzverbindungen mit parametrischen Anpassungen für perfekte Passform und Festigkeit an.
- Nutverbindungen: Wählen Sie aus durchgehenden, gestoppten oder verdeckten Optionen für zusätzliche Vielseitigkeit.
- Kantenbearbeitungen: Wenden Sie verschiedene Kantenbearbeitungen wie Hohlkehle, Rundung, Bullnose und benutzerdefinierte Profile an.
- Nut und Feder: Erstellen Sie effizient Nut- und Federverbindungen für Holzbearbeitungsprojekte.
Erweiterte Modellierung & Bearbeitung
Flächenerstellung aus Punkten
Transformieren Sie Ihren Designprozess mit ViaCAD®’s Funktion “Flächenerstellung aus Punkten”. Diese Funktion ermöglicht es Ihnen, Oberflächen direkt aus bestimmten Punktpositionen zu erstellen, was unübertroffene Präzision und Anpassung bietet.

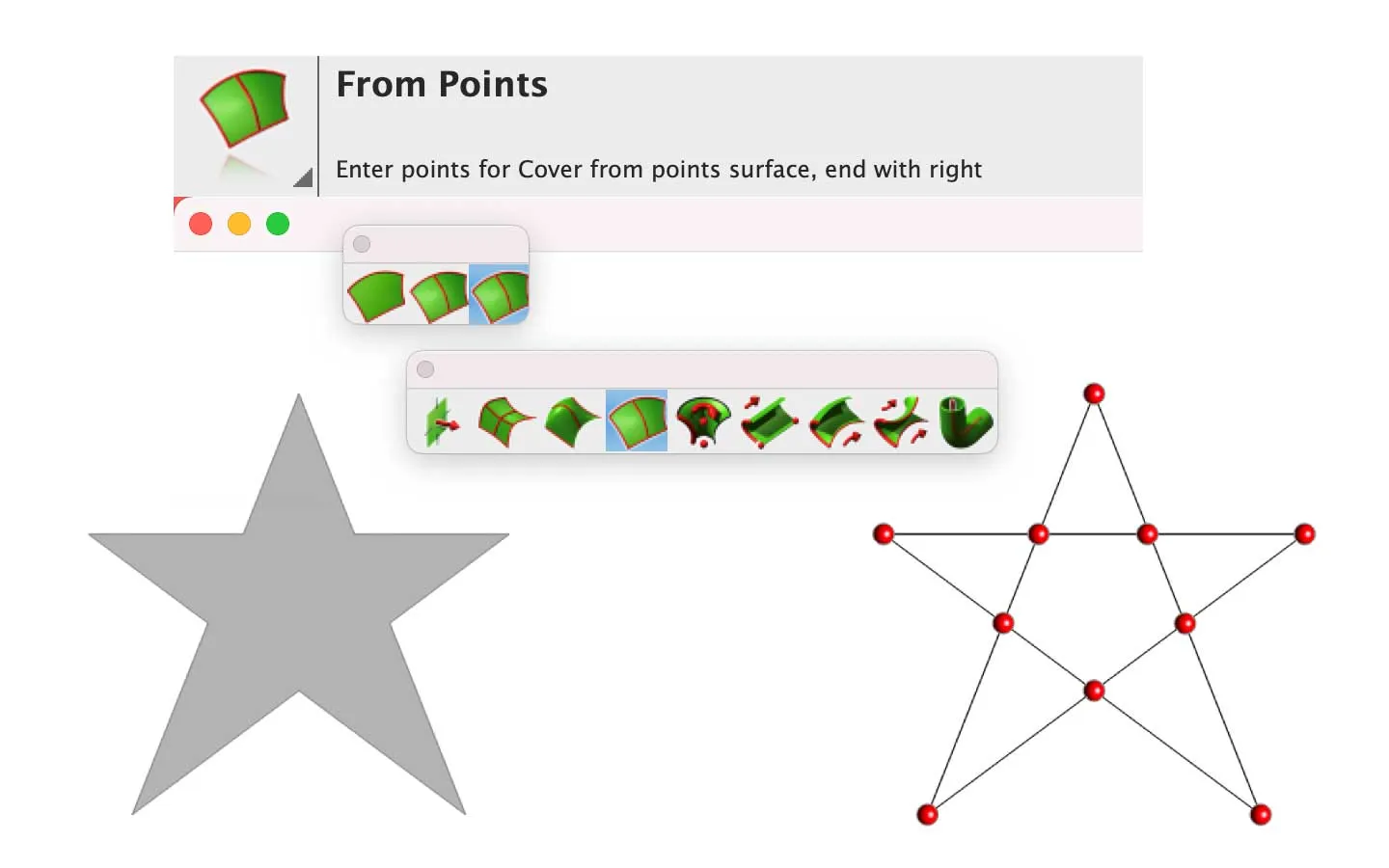

Beispiel für die Flächenerstellung aus Punkten in ViaCAD
Text in Fläche umwandeln
Diese Funktion unterstützt die Umwandlung von Text in ACIS-Oberflächenflächen. Sie ist ein Beweis für unser Engagement, vielseitige und leistungsstarke Werkzeuge für Designer bereitzustellen, um ihre Kreativität uneingeschränkt auszudrücken.

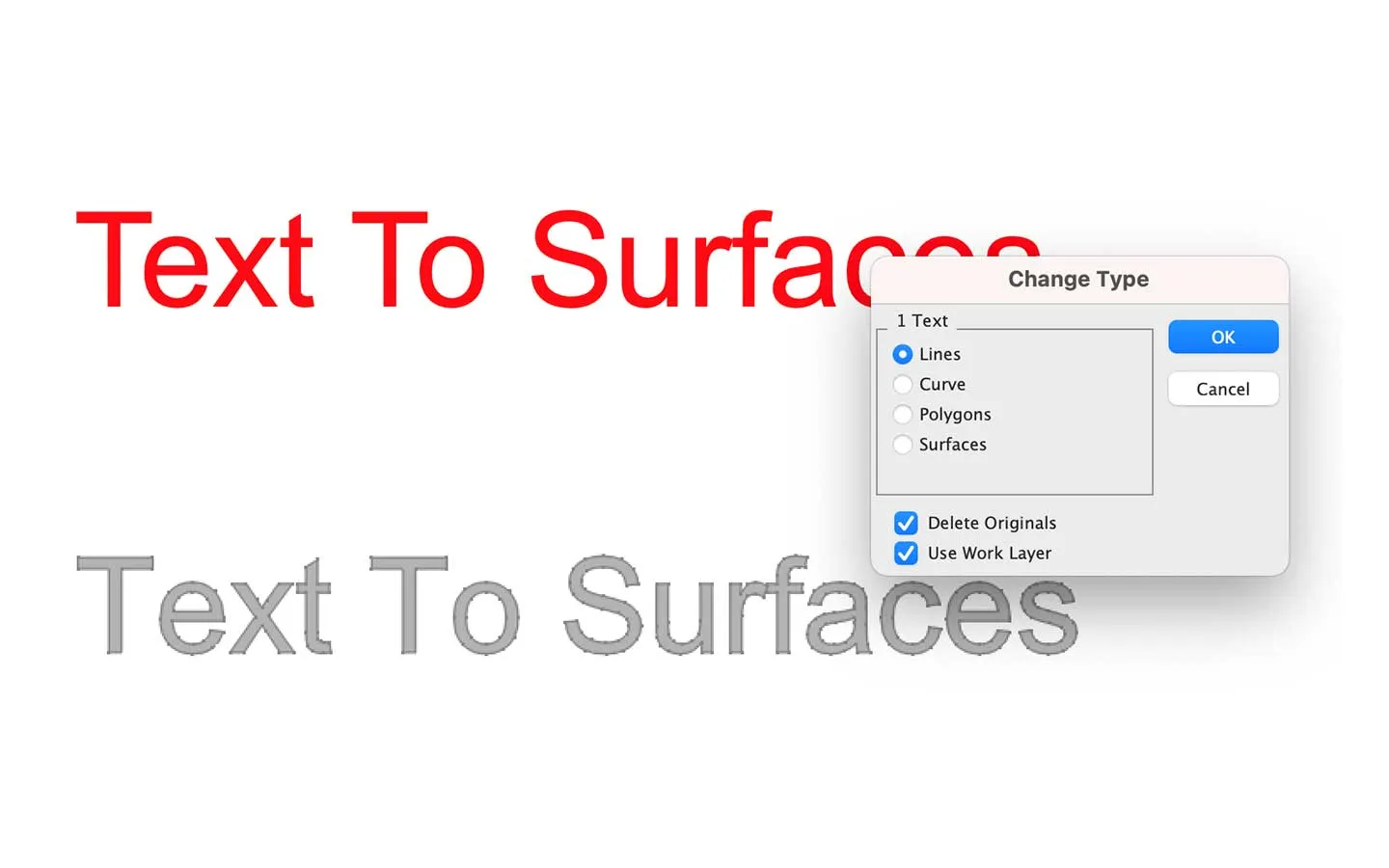

Umwandlung von Text in eine Oberfläche in ViaCAD
Mischversion
ViaCAD® bietet die Flexibilität, die ACIS-Mischversion auf eine frühere Einstellung zurückzusetzen, was eine alternative Lösung bietet, wenn die Standardmischung Ihren Anforderungen nicht entspricht. Diese Funktion stellt sicher, dass Sie mehr Kontrolle über Ihren Designprozess haben und Präzision und Anpassung bei Ihren Mischoperationen ermöglichen.
Flächen gleicher Ebene auswählen
Entdecken Sie die Kraft der Präzision mit ViaCAD®’s Funktion “Flächen gleicher Ebene auswählen”. Dieses Tool rationalisiert Ihren Modellierungsprozess, indem es intelligent alle Flächen eines Volumenkörpers auswählt, die sich auf derselben Ebene befinden, um Einheitlichkeit und Genauigkeit in Ihren Designs zu gewährleisten.
Scher-Transformation
Die Scher-Transformation in ViaCAD® ist eine dynamische Ergänzung der Palette der Transformations-Dienstprogramme. Diese Option ermöglicht es Ihnen, Scher-Transformationen auf Kurven, Oberflächen und Volumenkörper mit Präzision und Leichtigkeit anzuwenden.
Freiraumprüfung
Erhöhen Sie Ihre Designpräzision mit ViaCAD®’s Funktion “Freiraumprüfung”. Dieses innovative Werkzeug beinhaltet die Möglichkeit, den räumlichen Freiraum zwischen zwei Volumenkörpern genau zu berechnen, um sicherzustellen, dass Ihre Komponenten perfekt zusammenpassen. Dies ist entscheidend, um Montagefehler zu vermeiden und die Funktionalität Ihrer Modelle zu gewährleisten, besonders wenn Sie mit komplexen Baugruppen arbeiten.
Prüfung des Freiraums zwischen zwei Komponenten in ViaCAD
Interoperabilität
ViaCAD® bietet Kompatibilität mit einer Vielzahl von Industriestandard-Dateiformaten, einschließlich DXF/DWG, 3MD, ACIS SAT, PDF, STL, SVG, STEP, 3MF, VRML 2.0, OBJ und vielen mehr. Es erweitert seine Vielseitigkeit mit den “Dateioptionen”-Tools, die eine Vielzahl von Benutzerbedürfnissen abdecken. Die “Collada (DAE) Import”-Funktion in ViaCAD® ist eine Ergänzung, die es Benutzern ermöglicht, Collada-Dateien nahtlos in ihren Workflow zu integrieren. Die Option “Für Überprüfung speichern” ist ein praktisches Werkzeug für Benutzer, um ihre Arbeit in einem Format zu speichern, das für die Überprüfung und den Austausch mit anderen optimiert ist. Referenzdateien werden unterstützt, um die Zusammenarbeit zu rationalisieren und die Konsistenz über verschiedene Projektdateien hinweg zu gewährleisten. ViaCAD® unterstützt auch den SketchUp-Import/-Export und integriert sich in Adobe Illustrator® für Grafikdesign-Anwendungen, wodurch eine breite Interoperabilität über verschiedene Disziplinen hinweg sichergestellt wird. Für diejenigen, die den STEP-Dateiimport/-Export benötigen, ist diese Funktion nur in ViaCAD® Pro verfügbar und gewährleistet einen hochpräzisen 3D-Datenaustausch für Engineering und Fertigung. Nutzer von modernen Geräten wie dem Surface Pro 8 Autocad können diese Kompatibilität nutzen, um ihre Projekte auch mobil zu bearbeiten.
Hinweis: Die Unterstützung von Dateiformaten kann je nach Modellvariante variieren. Eine detaillierte Übersicht der unterstützten Dateiformate finden Sie in der Dateiformat-Vergleichstabelle.
ViaCAD® ist somit eine leistungsstarke und vielseitige CAD-Software, die durch ihre umfassenden Funktionen und ihre hohe Kompatibilität überzeugt. Egal ob Sie im Bereich Architektur, Holzbearbeitung, Produktdesign oder 3D-Druck tätig sind, ViaCAD® bietet die notwendigen Werkzeuge, um Ihre Projekte effizient und präzise umzusetzen. Entdecken Sie die Möglichkeiten von ViaCAD® und bringen Sie Ihre CAD 2D 3D Designs auf das nächste Level!
