Für ansprechende CAD-Zeichnungen, die sowohl für Präsentationen als auch für den Druck geeignet sind, ist ein sauberer und informativer Titelblock unerlässlich. Dieser Block, oft auch als Zeichnungsrahmen oder Zeichnungskopf bezeichnet, enthält wichtige Informationen, die dem Anwender helfen, die Zeichnung zu verstehen – sei es für die Konstruktion, Fertigung oder Montage. Zu diesen Angaben gehören der verwendete Maßstab, die Maßeinheiten, das Material, die technische Prüfung durch Ingenieure oder auch Revisionsstände.
Das Erstellen eines Titelblocks von Grund auf kann für CAD-Konstrukteure jedoch wertvolle Zeit kosten, insbesondere bei komplexen Baugruppenzeichnungen. Um diese Zeit zu sparen, können CAD-Designer kostenlose Titelblock-Vorlagen online herunterladen. Dies erspart das mühsame Zeichnen und Konfigurieren der Blöcke und ermöglicht es, sich auf das eigentliche Design zu konzentrieren.
In diesem Beitrag stellen wir Ihnen fünf Websites vor, die kostenlose Titelblock-Vorlagen für CAD-Designer anbieten, insbesondere für AutoCAD. Bevor wir jedoch diese Quellen aufzeigen, beleuchten wir wichtige Aspekte von Titelblöcken: Was sie sind, welche verschiedenen Typen es gibt und welche Größen sowie Positionen innerhalb einer CAD-Zeichnung gängig sind. Mit diesem Wissen sind Sie bestens gerüstet, um die passende autocad title block vorlage kostenlos downloaden zu können.
Was ist ein Titelblock in CAD?
Ein Titelblock ist ein klar strukturierter Bereich auf einem CAD-Zeichnungsblatt, der spezifische Informationen über die darauf dargestellte 2D-Zeichnung oder das 3D-Modell enthält. Er dient als Informationszentrale der Zeichnung und stellt sicher, dass alle relevanten Projektdaten auf einen Blick erfasst werden können.
Verschiedene CAD-Anwendungen bieten unterschiedliche Titelblock-Layouts, die in Vorlagen integriert sind. Die meisten dieser Vorlagen platzieren den Titelblock in der unteren rechten Ecke des Zeichenblatts und umfassen oft auch einen Rahmen, der sich entlang der Blattkanten erstreckt. Dieser Rahmen trägt zur Professionalität und Lesbarkeit der Zeichnung bei und schützt vor Fehlausrichtungen beim Druck.
5 Websites, auf denen Sie kostenlose Titelblöcke herunterladen können
Mit den oben genannten Informationen können Sie nun gezielt nach einem passenden Titelblock suchen und eine autocad title block vorlage kostenlos downloaden. Im Folgenden finden Sie fünf Websites, die kostenlose Titelblöcke zur Verfügung stellen:
1. DWGfree
Die DWGfree-Website bietet kostenlose Titelblock-Vorlagen für AutoCAD .DWG-Dateien an. Dies entlastet Ingenieure und Designer von unnötiger Arbeit beim Entwerfen und Konfigurieren von Titelblöcken, sodass sie sich auf die eigentliche Konstruktion konzentrieren können. Hier finden Sie eine breite Auswahl, um Ihre autocad title block vorlage kostenlos downloaden zu können.
Sie können alle auf dieser Website frei herunterladbaren AutoCAD-Titelblöcke herunterladen, öffnen, speichern, kopieren und bearbeiten. Die Plattform ist benutzerfreundlich gestaltet und ermöglicht eine schnelle Navigation. Sie können die Suchfunktion nutzen, um gezielt nach bestimmten Titelblock-Vorlagen auf dieser Seite zu suchen. Dies spart Zeit und führt Sie direkt zu den benötigten Ressourcen für Ihre Projekte.
Vorschau eines metrischen Titelblock-Layouts auf der DWGfree-Website.
2. Yourspreadsheets
Die Yourspreadsheets-Website stellt Architekten, Bauingenieuren, Bauunternehmen, Statikern und Hausbesitzern kostenlose DWT-Titelblock-Formate zur Verfügung. Diese Vorlagen sind vielseitig einsetzbar und decken verschiedene Anforderungen ab, was sie zu einer wertvollen Quelle macht, wenn Sie eine autocad title block vorlage kostenlos downloaden möchten.
Diese kostenlosen Titelblöcke können sowohl für persönliche als auch für kommerzielle Projekte heruntergeladen und verwendet werden. Sie sind unter verschiedenen Namen benannt, die mit dem Begriff „Mr.“ beginnen, gefolgt von einem beschreibenden Wort, das einen Einblick in das Aussehen des Titelblocks gibt. Beispiele für Titelblöcke sind Mr. Elegant, Mr. Rounded Corners, Mr. Simple und Mr. Bubble. Die kreativen Namen erleichtern die Auswahl und sorgen für eine gewisse Individualität.

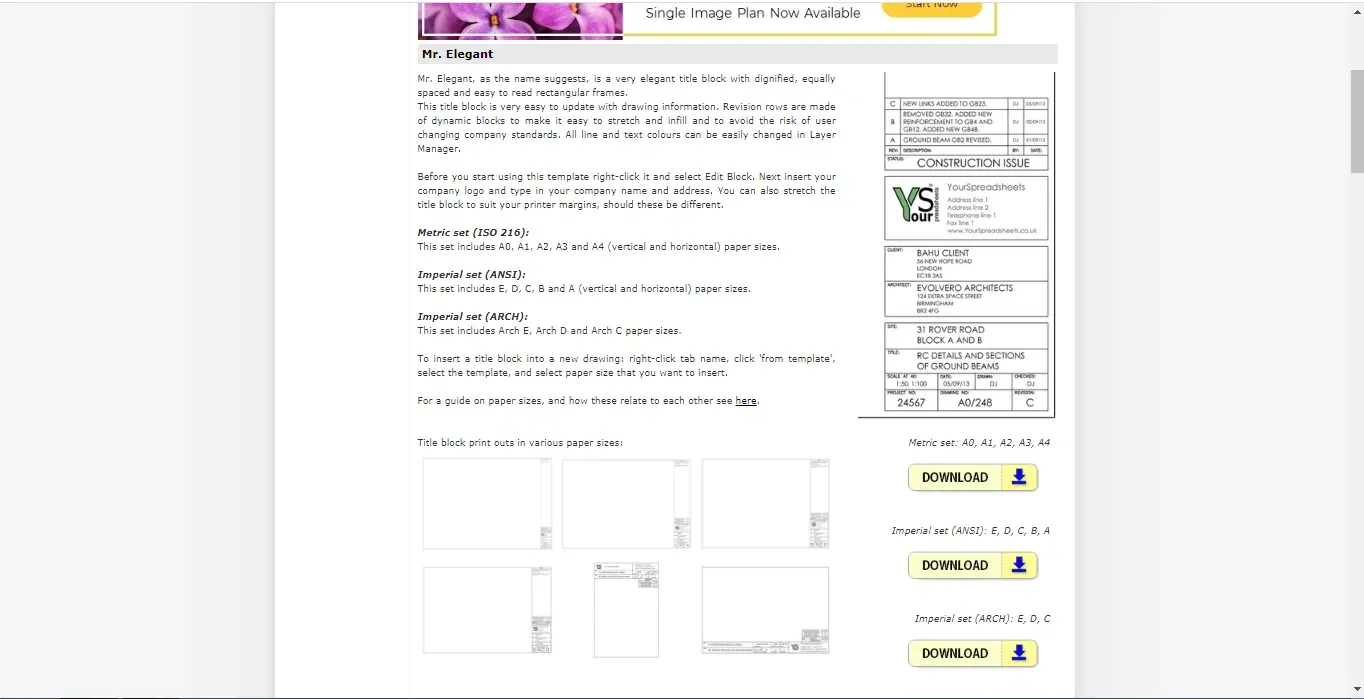

Beispiel der kostenlosen Titelblock-Vorlage ‘Mr. Elegant’ auf der Yourspreadsheets-Website.
3. CADforum
Die CADforum-Website bietet kostenlose Titelblöcke für Zeichnungen, die mit Autodesk Inventor, AutoCAD, AutoCAD LT, Revit, Fusion 360 und anderen 2D- und 3D-Autodesk-CAD-Anwendungen erstellt wurden. Die Titelblock-Vorlagen sind in IPT-, DWG-, F3D- und RFA-Dateiformaten verfügbar. Diese breite Unterstützung macht CADforum zu einer ausgezeichneten Anlaufstelle, um eine autocad title block vorlage kostenlos downloaden zu können, die auch mit anderen Autodesk-Produkten kompatibel ist.
Die Plattform ist bekannt für ihre umfangreiche Sammlung an CAD-Ressourcen und bietet nicht nur Titelblöcke, sondern auch eine Vielzahl anderer nützlicher Blöcke und Vorlagen. Dies macht sie zu einer zentralen Anlaufstelle für professionelle CAD-Anwender, die ihre Arbeitsabläufe optimieren möchten.

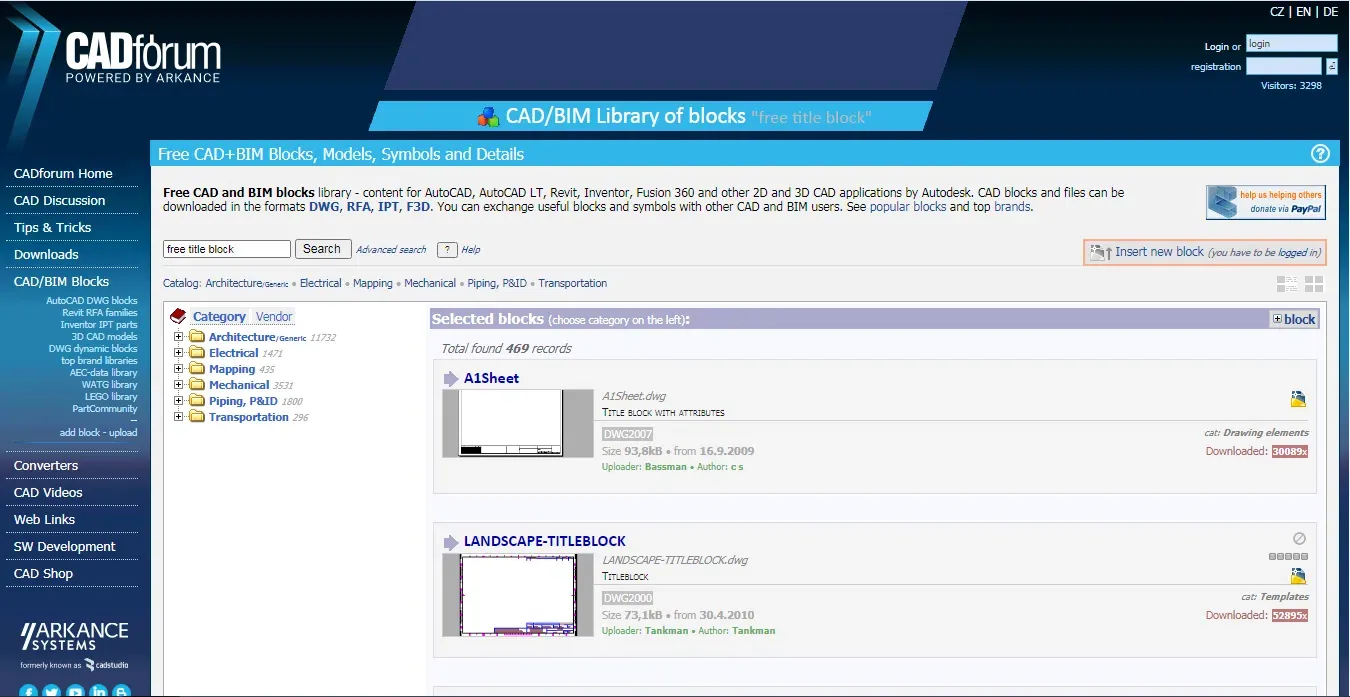

Screenshot der CADforum-Website mit einer Auswahl an kostenlosen CAD-Titelblöcken.
4. FreeCADs
Die FreeCADs-Website bietet kostenlose Titelblöcke in DWG-Formaten. Aktuell ist das Angebot auf dieser Seite noch recht begrenzt, aber es ist davon auszugehen, dass in Zukunft weitere Vorlagen hinzugefügt werden. Auch wenn die Auswahl im Moment noch klein ist, kann es sich lohnen, diese Seite im Auge zu behalten, insbesondere wenn Sie eine einfache autocad title block vorlage kostenlos downloaden möchten.
5. DRAFTSPERSON.NET
Die Draftsperson-Website bietet zwei metrische Titelblock-Vorlagen an: eine für A1-Blätter und eine für A3-Blätter. Die kostenlosen Titelblöcke sind im DWG-Dateiformat verfügbar. Dies ist besonders nützlich für Anwender, die spezifische Formate für ihre technischen Zeichnungen benötigen und eine passende autocad title block vorlage kostenlos downloaden möchten.

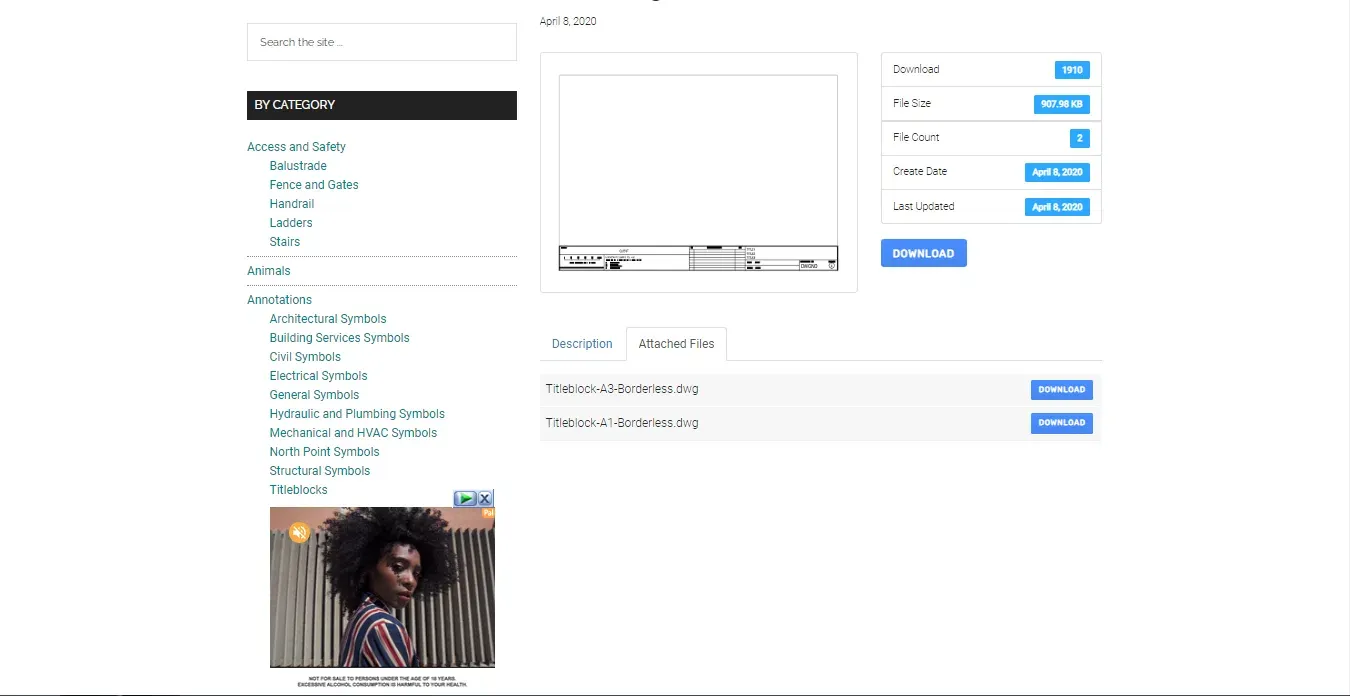

Screenshot der kostenlosen Titelblöcke auf der Draftsperson.net-Website.
Häufig gestellte Fragen (FAQ)
1. Was sollte in einem Titelblock enthalten sein?
Ein Titelblock sollte eine Reihe spezifischer Informationen enthalten, um die Klarheit und Vollständigkeit einer technischen Zeichnung zu gewährleisten. Dazu gehören:
- Titel des Projekts: Der Name der Zeichnung oder des Modells auf dem Zeichenblatt.
- Name des Designers und des Kunden: Wer die Zeichnung erstellt hat und für wen sie bestimmt ist.
- Adresse der Baustelle/Anwendung: Wo die Zeichnung verwendet werden soll.
- Datum der Zeichnung: Das Erstellungs- oder letzte Änderungsdatum.
- Name des Autors und des Prüfers: Wer die Zeichnung erstellt und wer sie überprüft und freigegeben hat (oft ein Ingenieur).
- Revisionsinformationen: Details zu Änderungen und Aktualisierungen.
- Blattnummer: Die Nummer des aktuellen Blattes im Gesamtprojekt.
- Verwendeter Maßstab: Der Maßstab der Darstellung auf dem Blatt.
- Maßeinheiten: Die verwendeten Einheiten für Bemaßungen (z.B. mm, Zoll).
- Komponenten und Materialien: Bei Baugruppenzeichnungen die verwendeten Bauteile und deren Materialien.
Je nach den Anforderungen Ihrer Organisation oder Ihres Unternehmens können weitere Informationen hinzugefügt werden.
2. Was sollte man beim Erstellen eines Titelblocks beachten?
Ein guter Titelblock zeichnet sich durch Konsistenz in Aussehen und Information aus. Er sollte dem Benutzer der Zeichnung ermöglichen, die bereitgestellten Informationen auf dem Titelblock und in der Zeichnung leicht zu erfassen und umzusetzen. Eine CAD-Zeichnung, die beispielsweise einem Maschinisten in einer Werkstatt übergeben wird, sollte Maße, technische Toleranzen und verwendete Maßeinheiten klar angeben, damit der Maschinist das gewünschte Produkt/Bauteil korrekt fertigen kann. Die Lesbarkeit und Eindeutigkeit sind hier von höchster Bedeutung.
3. Wie erstellt man einen einfachen Titelblock in AutoCAD?
Es gibt zwei Methoden, einen Titelblock in AutoCAD zu erstellen: Entweder Sie zeichnen einen komplett neuen Titelblock von Grund auf und speichern ihn als Vorlage für zukünftige Projekte, oder Sie verwenden eine bereits vorhandene Titelblock-Vorlage. Für einen einfachen Titelblock in AutoCAD können Sie die vordefinierten Vorlagen nutzen. AutoCAD bietet mehrere Vorlagen, die verschiedene Anwendungsbereiche abdecken.
Um zu beginnen, klicken Sie auf das AutoCAD-Logo in der oberen linken Ecke des Bildschirms und wählen Sie im Dropdown-Menü “Neu”. Es öffnet sich ein Dialogfeld mit dem Titel „Vorlage auswählen“. Wählen Sie die Vorlage, die am besten zu Ihrem Projekt passt.
Anschließend wechseln Sie zum Modell-Tab, indem Sie auf den Modell-Tab in der unteren linken Ecke des Bildschirms klicken, und erstellen Sie die gewünschte Zeichnung oder das Modell. Nachdem Sie Ihre Zeichnung im Modell-Tab fertiggestellt haben, wechseln Sie zur Layout-Ansicht, öffnen den Layout-Tab im Menüband und klicken im Panel „Layout-Ansichtsfenster“ auf „Rechteckig“. Sie sollten eine leere Layout-Seite (möglicherweise mit Rastern, je nach Ihren AutoCAD-Einstellungen) mit einem Titelblock in der unteren rechten Ecke sehen.
Klicken und ziehen Sie, um ein Ansichtsfenster zu erstellen, sodass Ihr Modell auf der Layout-Seite erscheint. Um die Eigenschaften des Titelblocks zu bearbeiten, klicken Sie auf das AutoCAD-Logo oben links auf Ihrem Bildschirm, dann auf „Zeichnungswerkzeuge“ und schließlich auf „Zeichnungseigenschaften“. Dort können Sie die für Ihre Zeichnung relevanten Eigenschaften ausfüllen.
4. Was ist das Standardformat für Titelblöcke?
Es gibt zwei gängige Titelblock-Formate in CAD:
- Ein CAD-Block: Dieser wird direkt in die Zeichnungsdatei eingefügt.
- Eine XRef-Datei: Eine externe Referenzdatei.
Das am häufigsten verwendete Format ist der CAD-Block, der in der Regel als Tabelle in der unteren rechten Ecke eines Blattes platziert wird. Eine XRef-Datei ist eine Datei, die auf eine andere CAD-Datei verweist, welche Informationen über eine bestimmte Zeichnung enthält. Sie wird üblicherweise als XRef, externe Referenz oder Blockreferenzdatei bezeichnet. Es ist sogar möglich, eine CAD-Datei als XRef einzubinden, die selbst wieder eine andere CAD-Zeichnung als XRef enthält.
5. Welche ist die beste Titelblockgröße?
Titelblöcke nehmen oft nur eine Ecke in der unteren rechten Seite des Zeichenblatts ein, können sich aber je nach Informationsmenge auch entlang des rechten Randes des Blattes erstrecken. Daher sollten Designer und Ingenieure beim Platzieren von CAD-Zeichnungen auf Zeichenblättern darauf achten, ausreichend Platz auf der rechten Seite für den Titelblock zu lassen.
Obwohl einige Vorlagen keinen Rahmen um alle vier Kanten des Zeichenblatts enthalten, sollte eine gute Titelblock-Vorlage einen Rahmen umfassen. Der Rahmen stellt sicher, dass die Papierausdrucke korrekt gedruckt werden, ohne dass die Zeichnung schief gedruckt wird. Dies ist ein wichtiger Aspekt, der auch beim autocad title block vorlage kostenlos downloaden berücksichtigt werden sollte.
Ein weiterer wichtiger Punkt ist die Größe des Titelblocks selbst. Generell gibt es drei Kategorien von Titelblöcken, deren Größe von den unterschiedlichen CAD-Zeichnungsgrößen abhängt:
i. Titelblöcke für Zeichnungsgrößen A, B, C und G.

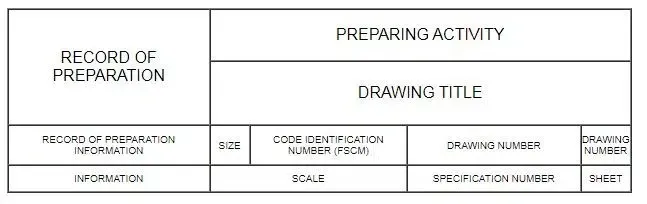

Beispiel eines Titelblocks für Zeichnungsgrößen A, B, C und G.
ii. Titelblöcke für Zeichnungsgrößen D, E, F, H, J und K.

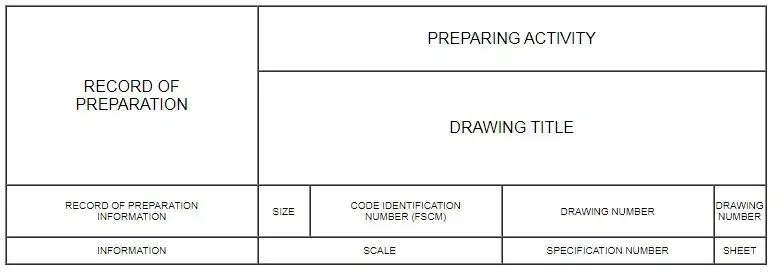

Beispiel eines Titelblocks für Zeichnungsgrößen D, E, F, H, J und K.
iii. Vertikale Titelblöcke.

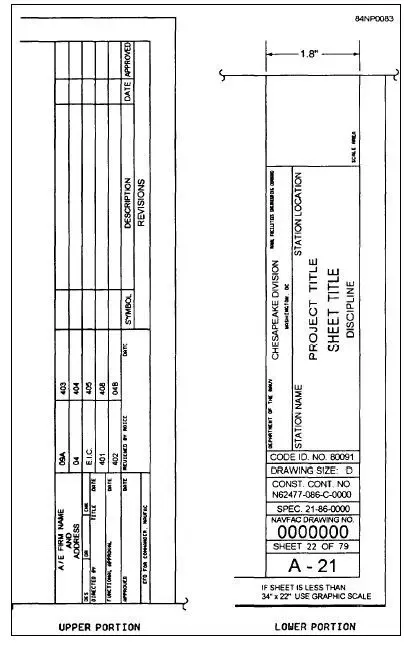

Beispiele für vertikale Titelblöcke in technischen Zeichnungen.
Nachfolgend finden Sie zwei Tabellen mit den Abmessungen der verschiedenen CAD-Zeichnungsgrößen, die Ihnen bei der Auswahl des passenden Titelblocks für Ihre Zeichnung helfen sollten:
| Technische Zeichnungsgröße | Abmessungen in Zoll (“) | Abmessungen in Millimetern (mm) |
|---|---|---|
| ANSI A | 8.5 x 11 | 215.9 x 279.4 |
| ANSI B | 11 x 17 | 279.4 x 431.8 |
| ANSI C | 17 x 22 | 431.8 x 558.8 |
| ANSI D | 22 x 34 | 558.8 x 863.6 |
| ANSI E | 34 x 44 | 863.6 x 1117.6 |
Tabelle 1: Verschiedene Größenkategorien der Standard-US-Ingenieurzeichnungen
| Architektonische Zeichnungsgröße | Abmessungen in Zoll (“) | Abmessungen in Millimetern (mm) |
|---|---|---|
| ARCH A | 9 x 12 | 228.6 x 304.8 |
| ARCH B | 12 x 18 | 304.8 x 457.2 |
| ARCH C | 18 x 24 | 457.2 x 609.6 |
| ARCH D | 24 x 36 | 609.6 x 914.4 |
| ARCH E | 36 x 48 | 914.4 x 1219.2 |
Tabelle 2: Verschiedene Größenkategorien der Standard-US-Architekturzeichnungen
Vertikale Titelblöcke werden für Zeichnungen der Größen D bis K bevorzugt.
6. Wie fügt man einen Zeichnungsrahmen mit einem Titelblock ein?
Um beispielsweise einen Zeichnungsrahmen mit einem Titelblock in AutoCAD einzufügen, öffnen Sie eine leere Zeichnung und klicken Sie auf den „Layout“-Tab in der unteren linken Ecke. Klicken Sie dann mit der rechten Maustaste auf „Layout 1“ und wählen Sie „Seiten-Einrichtungs-Manager“.
Klicken Sie anschließend auf „Ändern“. Es erscheint ein Pop-up-Fenster. Das Wichtigste, worauf Sie in diesem Fenster achten sollten, ist die Papiergröße, die Sie verwenden möchten. Standardmäßig ist die Papiergröße auf (8,5 x 11 Zoll) eingestellt, daher stellen Sie sicher, dass sie der Größe der Titelblock-Vorlage entspricht.
Wählen Sie dann „Querformat“ im Panel „Zeichnungsorientierung“ und klicken Sie auf „OK“.
Klicken Sie nun auf den „Einfügen“-Tab und dann auf die Schaltfläche „Einfügen“ ganz links. Wählen Sie im Pop-up-Menü „Durchsuchen“ und Ihre Vorlage aus. Sie sollten alle Kontrollkästchen unverändert lassen, außer dem Kontrollkästchen „Auf dem Bildschirm angeben“, danach klicken Sie auf „OK“.
Ziehen Sie den Titelblock an die gewünschte Position und klicken Sie mit der linken Maustaste, um ihn dort zu platzieren, sobald Sie sicher sind, dass er sich an der gewünschten Stelle befindet. Beachten Sie die gestrichelte Linie, da sie den Druckrand darstellt; Sie sollten den Titelblock innerhalb dieses Bereichs positionieren.
Fazit
Sie müssen Titelblöcke nicht von Grund auf neu zeichnen, wenn Sie Ihre CAD-Zeichnung für Präsentationen oder den Druck auf Zeichenblätter bringen. Es gibt Hunderte, wenn nicht Tausende, von kostenlosen Titelblöcken, die Sie online herunterladen können, insbesondere von den Websites, die wir in den obigen Abschnitten hervorgehoben haben. Eine passende autocad title block vorlage kostenlos downloaden spart Ihnen nicht nur Zeit, sondern stellt auch sicher, dass Sie standardisierte Titelblock-Formate verwenden, die weltweit anerkannt sind, da die meisten verfügbaren Titelblöcke in Standardformaten entworfen wurden. Nutzen Sie diese Ressourcen, um Ihre CAD-Workflows zu optimieren und professionelle Ergebnisse zu erzielen.
