In der technischen Zeichnung ist Klarheit entscheidend. Manchmal können Linien oder andere Elemente im Hintergrund die Lesbarkeit von Texten beeinträchtigen. Dieses Problem tritt häufig auf, wenn Text über komplexen Strukturen platziert wird. Eine häufige Anforderung von AutoCAD-Nutzern ist daher, wie man einen weißen Hintergrund hinter Text einfügen kann, um die Lesbarkeit zu verbessern. Dieser Artikel beleuchtet zwei effektive Methoden, um dieses Problem zu lösen und Ihre Zeichnungen professioneller zu gestalten.
AutoCAD Text-Hintergrundmaske – Das Problem mit der Lesbarkeit
Das Problem: Unleserlicher Text in AutoCAD
Das Kernproblem besteht darin, dass Linien oder Objekte im Zeichenhintergrund durch den Text hindurchgehen können. Dies erschwert das korrekte Lesen und Interpretieren der Informationen in der Zeichnung. Insbesondere bei dichten oder überlappenden Elementen kann dies zu Verwechslungen und Fehlern führen.
Lösung 1: Die Wipeout-Objekt-Methode
Eine gängige Methode, um Text hervorzuheben, ist die Verwendung von Wipeout-Objekten. Diese Objekte erstellen einen Bereich, der alles dahinter liegende verdeckt.
- Wipeout-Objekt erstellen: Navigieren Sie zum Reiter “Annotate” (Beschriftung) in AutoCAD und wählen Sie die Option “Wipeout”.
- Form zeichnen: Zeichnen Sie eine Form um den Text, den Sie hervorheben möchten. Ein rechteckiges Objekt um einen Text (z. B. “120”) herum verdeckt effektiv den darunterliegenden Bereich.
- Zeichenreihenfolge anpassen: Wählen Sie den Text aus, klicken Sie mit der rechten Maustaste und ändern Sie die Zeichenreihenfolge (“Draw Order”), um den Text “in den Vordergrund” zu bringen. Dies stellt sicher, dass der Text über dem Wipeout-Objekt liegt und somit gut lesbar ist.
Diese Methode muss für jedes Textelement einzeln angewendet werden, was bei vielen Texten zeitaufwendig sein kann.

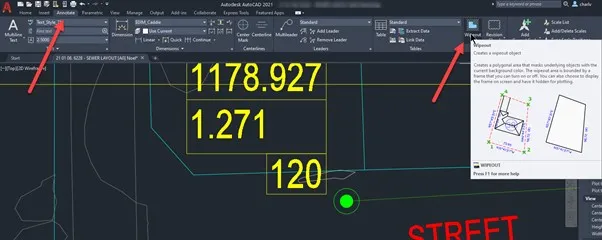

AutoCAD Text-Hintergrundmaske – Erstellen eines Wipeout-Objekts

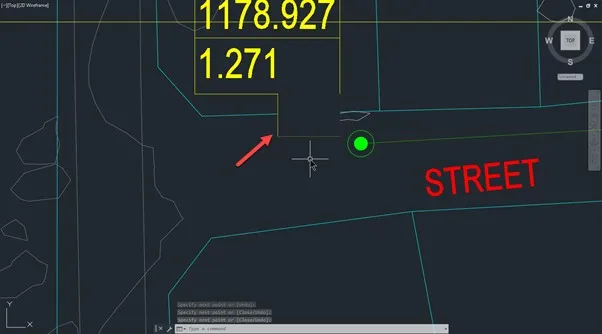

AutoCAD Text-Hintergrundmaske – Hinzufügen eines Wipeout-Objekts

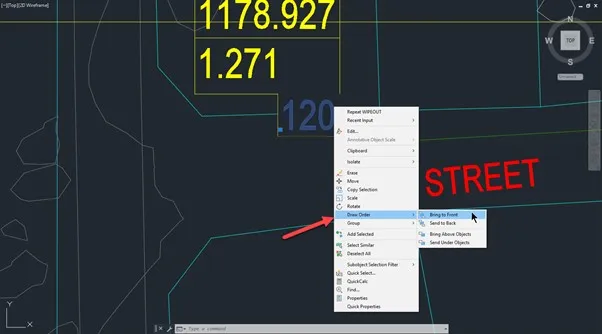

AutoCAD Text-Hintergrundmaske – Anpassen der Zeichenreihenfolge
Lösung 2: Die MText-Hintergrundmasken-Funktion
Eine elegantere und effizientere Lösung bietet die “Background Mask” (Hintergrundmaske) Funktion für MText-Objekte. Diese Funktion ist Teil der Express Tools in AutoCAD.
- Text in MText konvertieren: Wenn Ihr Text als einfacher Text (Single Line Text) vorliegt, konvertieren Sie ihn zunächst in ein MText-Objekt. Dies geschieht über die Express Tools in AutoCAD.
- Eigenschaften anpassen: Wählen Sie das MText-Objekt aus. Im Eigenschaftenfenster (“Properties”) finden Sie die Option “Background Mask”. Setzen Sie diese auf “Yes”.
- Optionen wählen: Aktivieren Sie “Use Background Mask” (Hintergrundmaske verwenden) und optional “Use drawing background color” (Zeichnungshintergrundfarbe verwenden), um die Hintergrundfarbe der Zeichnung zu nutzen. Der “Border factor” (Randfaktor) kann angepasst werden, um den Abstand des Hintergrunds zum Text zu steuern. Ein Wert von 1 ist oft ein guter Ausgangspunkt.
Diese Einstellung erstellt automatisch eine Hintergrundmaske, die den Text hinterlegt und Linien oder andere Elemente verdeckt.

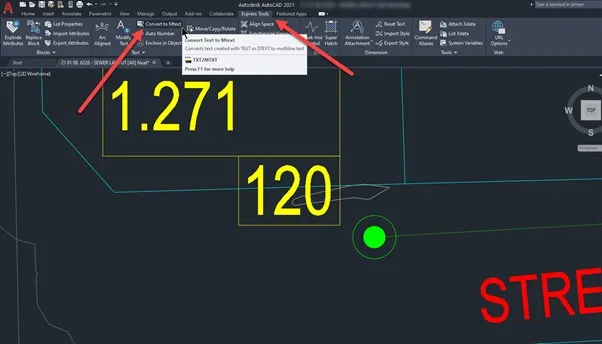

AutoCAD Text-Hintergrundmaske – Konvertierung zu MText

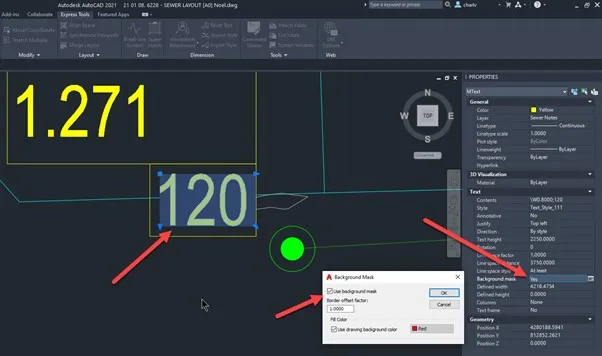

AutoCAD Text-Hintergrundmaske – Hinzufügen der Hintergrundmaske
Um diese Einstellung auf weitere Texte anzuwenden, können Sie die “Match Properties” (Eigenschaften übertragen) Funktion nutzen, nachdem Sie den ersten Text mit Hintergrundmaske formatiert haben.

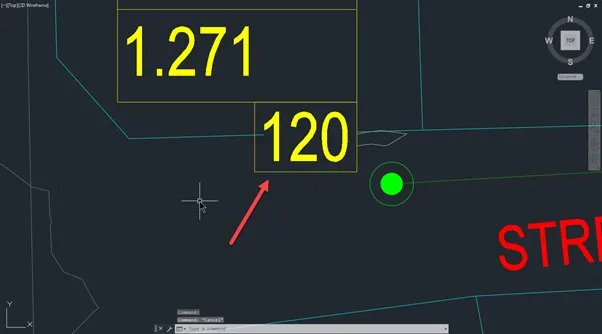

AutoCAD Text-Hintergrundmaske – Das Ergebnis
Fazit
Die Erstellung einer Hintergrundmaske für Texte in AutoCAD ist entscheidend, um die Lesbarkeit zu verbessern und potenzielle Fehler zu vermeiden. Sowohl die Wipeout-Methode als auch die MText-Hintergrundmasken-Funktion sind effektive Lösungen. Die MText-Methode ist oft die bevorzugte Wahl aufgrund ihrer Einfachheit und der Möglichkeit, Eigenschaften leicht zu übertragen.
Es gibt auch alternative Ansätze, wie die Verwendung von HATCH-Objekten anstelle von Wipeouts. Unabhängig von der gewählten Methode, die Implementierung einer Text-Hintergrundmaske hilft, das Risiko von Lesefehlern in Ihren technischen Zeichnungen signifikant zu reduzieren.
