Ein gut gestalteter Titelblock ist unerlässlich, um CAD-Zeichnungen sowohl für Präsentationen als auch für den Druck professionell zu gestalten. Er ist weit mehr als nur ein dekoratives Element; er liefert entscheidende Informationen für alle, die mit der Zeichnung arbeiten, sei es im Bauwesen oder in der Fertigung. Bevor wir uns jedoch den zahlreichen kostenlosen Ressourcen zuwenden, die online verfügbar sind, ist es wichtig, die Grundlagen von Titelblöcken zu verstehen.
Was ist ein Titelblock in CAD?
Ein Titelblock ist ein klar strukturierter Bereich auf einem CAD-Zeichnungsblatt, der spezifische Informationen über die 2D-Zeichnung oder das 3D-Modell enthält, das auf diesem Blatt dargestellt wird. In den meisten CAD-Anwendungen ist der Titelblock standardmäßig in der unteren rechten Ecke des Zeichenblatts platziert und wird oft von einem Rahmen begleitet, der die Ränder des Blatts säumt. Diese Anordnung sorgt für eine konsistente und leicht zugängliche Informationsquelle.
Was sollte in einem Titelblock enthalten sein?
Ein umfassender Titelblock sollte die folgenden wesentlichen Informationen enthalten:
- Projekttitel: Der Name der Zeichnung oder des Modells.
- Name des Designers und des Kunden: Wer die Zeichnung erstellt hat und für wen.
- Adresse des Projekts: Der Standort, an dem die Zeichnung angewendet wird.
- Zeichnungsdatum: Wann die Zeichnung erstellt wurde.
- Name des Autors: Die Person, die die Zeichnung erstellt hat.
- Name des Prüfers: Ein Ingenieur oder eine zuständige Person, die die Zeichnung überprüft und genehmigt hat.
- Revisionsinformationen: Details zu allen vorgenommenen Änderungen und Aktualisierungen.
- Blattnummer: Die fortlaufende Nummerierung der Zeichenblätter.
- Maßstab: Der verwendete Maßstab der Zeichnung.
- Einheitentyp: Die verwendeten Maßeinheiten (z. B. Millimeter, Zoll).
- Komponenten und Materialien: Bei Montagezeichnungen eine Liste der einzelnen Komponenten und der für sie verwendeten Materialien.
Zusätzlich können organisationsspezifische Anforderungen weitere Informationen erfordern.
Wo Sie kostenlose Titelblock-Vorlagen herunterladen können
Die Erstellung eines Titelblocks von Grund auf kann zeitaufwendig sein. Glücklicherweise gibt es zahlreiche Websites, die kostenlose Vorlagen anbieten:
1. DWGfree
DWGfree bietet eine breite Palette kostenloser Titelblock-Vorlagen im .DWG-Format für AutoCAD. Diese Vorlagen sind editierbar und ermöglichen es Ingenieuren und Designern, sich auf ihre Kernaufgaben zu konzentrieren, anstatt Zeit mit der Erstellung von Standardelementen zu verbringen. Sie können die Suchfunktion der Website nutzen, um spezifische Vorlagen zu finden.

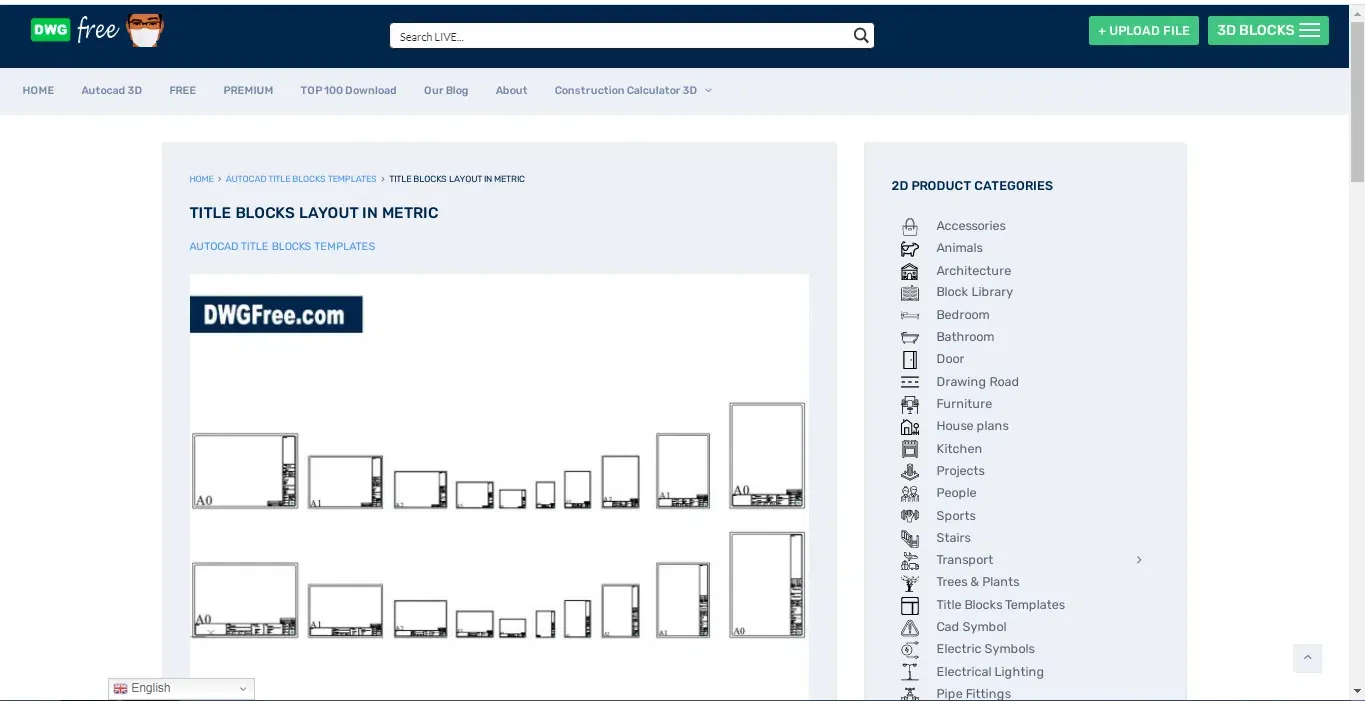

Vorschau eines Titelblock-Layouts in metrischen Einheiten auf der DWGfree-Website
2. Yourspreadsheets
Diese Website stellt Architekten, Bauingenieuren und Bauherren kostenlose Titelblock-Formate im DWT-Format zur Verfügung. Die Vorlagen sind sowohl für private als auch für kommerzielle Projekte geeignet und tragen beschreibende Namen wie “Mr. Elegant” oder “Mr. Simple”, die einen Hinweis auf ihr Design geben.

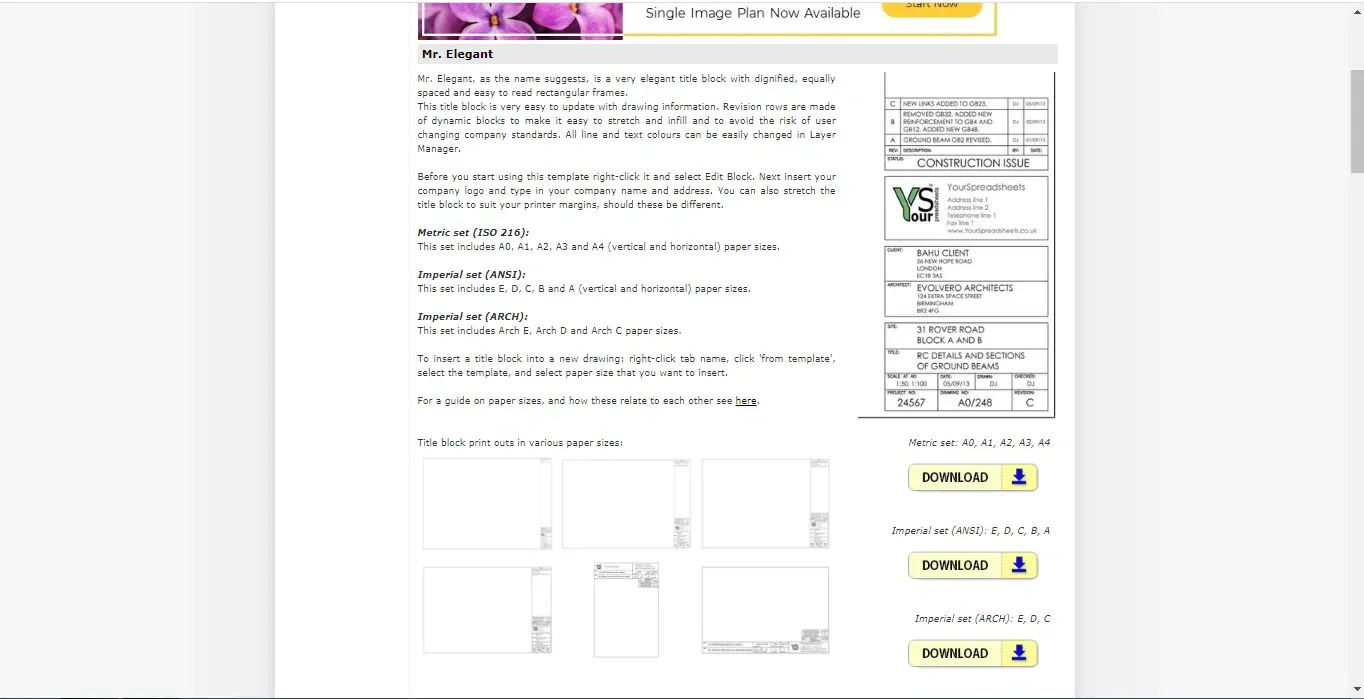

Beispiel einer kostenlosen Titelblock-Vorlage "Mr. Elegant" auf der Yourspreadsheets-Website
3. CADforum
CADforum bietet kostenlose Titelblöcke für eine Vielzahl von Autodesk-CAD-Anwendungen, darunter Inventor, AutoCAD, Revit und Fusion 360. Die Vorlagen sind in verschiedenen Dateiformaten wie IPT, DWG, F3D und RFA erhältlich.

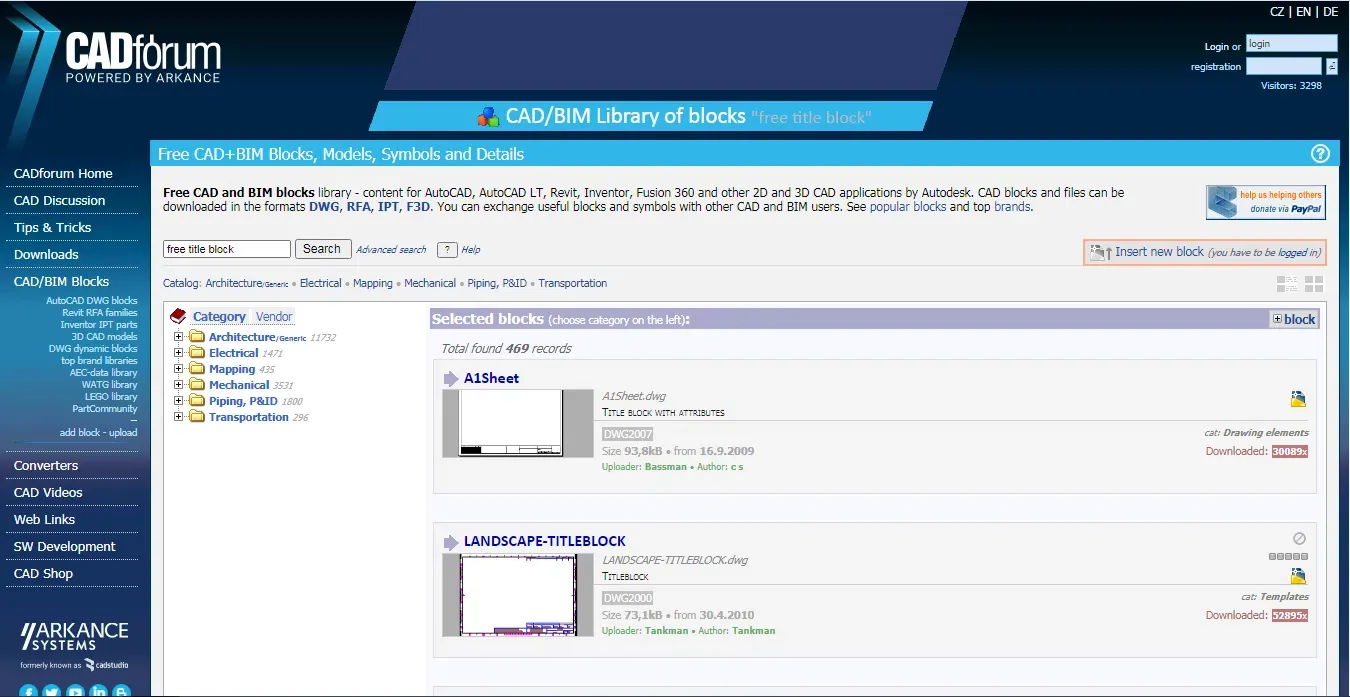

Screenshot der CADforum-Website mit einer Auswahl an CAD-Ressourcen
4. FreeCADs
FreeCADs.com bietet kostenlose Titelblöcke im DWG-Format an. Obwohl das aktuelle Angebot begrenzt sein mag, ist es eine nützliche Ressource für spezifische Bedürfnisse.
5. DRAFTSPERSON.NET
DRAFTSPERSON.NET stellt zwei metrische Titelblock-Vorlagen im DWG-Format zur Verfügung, eine für A1- und eine für A3-Zeichnungsbögen.

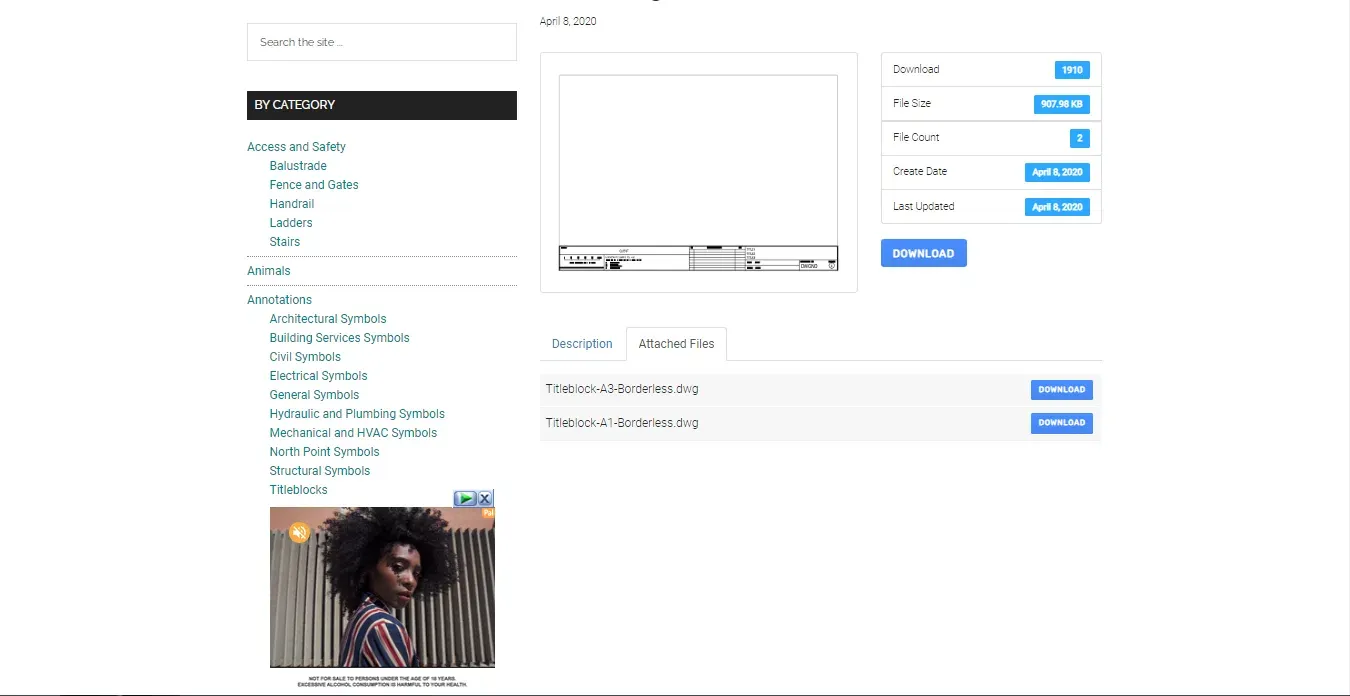

Screenshot der kostenlosen Titelblöcke auf der Website draftsperson.net
Worauf Sie bei der Erstellung eines Titelblocks achten sollten
Ein guter Titelblock zeichnet sich durch Konsistenz in Aussehen und Informationsgehalt aus. Er sollte dem Benutzer ermöglichen, die bereitgestellten Informationen leicht zu erfassen und anzuwenden. Beispielsweise muss eine an einen Maschinenbauer gerichtete Zeichnung klare Angaben zu Maßen, technischen Toleranzen und Einheiten enthalten, damit das gewünschte Teil präzise gefertigt werden kann.
Standardformate und Größen von Titelblöcken
Es gibt im Wesentlichen zwei gängige Formate für Titelblöcke in CAD:
- CAD-Block: Ein Blockobjekt, das direkt in die Zeichnungsdatei eingefügt wird, typischerweise in der unteren rechten Ecke.
- XRef-Datei: Eine externe Referenzdatei, die Informationen zu einer bestimmten Zeichnung enthält.
Die Wahl der richtigen Titelblockgröße hängt von der Größe des Zeichenblatts ab. Gängige Formate wie ANSI (American National Standards Institute) und ARCH (Architektonisch) definieren spezifische Abmessungen für Blätter wie A, B, C, D, E und größere Formate. Vertikale Titelblöcke werden oft für größere Zeichnungsformate (D bis K) bevorzugt.
| Technische Zeichnungsgröße | Abmessungen in Zoll (“) | Abmessungen in Millimetern (mm) |
|---|---|---|
| ANSI A | 8.5 x 11 | 215.9 x 279.4 |
| ANSI B | 11 x 17 | 279.4 x 431.8 |
| ANSI C | 17 x 22 | 431.8 x 558.8 |
| ANSI D | 22 x 34 | 558.8 x 863.6 |
| ANSI E | 34 x 44 | 863.6 x 1117.6 |
Tabelle 1: Standardgrößen für US-amerikanische technische Zeichnungen
| Architektonische Zeichnungsgröße | Abmessungen in Zoll (“) | Abmessungen in Millimetern (mm) |
|---|---|---|
| ARCH A | 9 x 12 | 228.6 x 304.8 |
| ARCH B | 12 x 18 | 304.8 x 457.2 |
| ARCH C | 18 x 24 | 457.2 x 609.6 |
| ARCH D | 24 x 36 | 609.6 x 914.4 |
| ARCH E | 36 x 48 | 914.4 x 1219.2 |
Tabelle 2: Standardgrößen für US-amerikanische architektonische Zeichnungen
Einfaches Erstellen eines Titelblocks in AutoCAD
AutoCAD bietet verschiedene Möglichkeiten, Titelblöcke zu erstellen. Sie können entweder eine eigene Vorlage von Grund auf neu erstellen und speichern oder eine der integrierten Vorlagen verwenden. Für eine einfache Erstellung wählen Sie eine passende Vorlage aus dem Dialogfeld “Vorlage auswählen” (erreichbar über das AutoCAD-Logo > Neu). Nach dem Zeichnen im Modellbereich können Sie im Layout-Tab einen Ansichtsfenster erstellen und die Eigenschaften des Titelblocks über “Zeichnungsdienstprogramme” > “Zeichnungseigenschaften” bearbeiten.
Fazit
Die Erstellung professionell wirkender CAD-Zeichnungen muss nicht kompliziert sein. Durch die Nutzung der zahlreichen kostenlosen Titelblock-Vorlagen, die online verfügbar sind, sparen Sie wertvolle Zeit und stellen sicher, dass Ihre Zeichnungen internationalen Standards entsprechen. Achten Sie bei der Auswahl und Implementierung eines Titelblocks auf die Klarheit der Informationen und die Einhaltung der relevanten Normgrößen.
