Die Erstellung von Flucht- und Rettungsplänen ist ein kritischer Bestandteil des Brandschutzes in jedem Gebäude. Während herkömmliche CAD- oder Grafikprogramme hierfür eine scheinbar naheliegende Lösung darstellen, stoßen sie oft an ihre Grenzen. Speziell entwickelte Softwarelösungen versprechen hier Abhilfe, indem sie den Prozess vereinfachen, die Sicherheit erhöhen und Fehlerquellen minimieren. Dieser Artikel beleuchtet die Vorteile spezialisierter Software und gibt einen Überblick über den aktuellen Marktstand (Stand Dezember 2023).
Die Herausforderungen bei der manuellen Planerstellung
Obwohl CAD- und Grafikprogramme grundlegende Funktionen wie automatische Raumkonturerkennung, transparente Flächen und Symbolverwaltungen bieten, schleichen sich bei der Erstellung von Flucht- und Rettungsplänen schnell Fehler ein. Veraltete Symbolik, fehlende automatische Generierung von Planlegenden oder das Fehlen normkonformer Vorlagen und Plausibilitätsprüfungen sind häufige Probleme. Dies führt nicht nur zu potenziellen Sicherheitsrisiken, sondern verlängert auch den Erstellungsprozess erheblich.
Vorteile spezialisierter Software für Flucht- und Rettungspläne
Spezielle Software für die Erstellung von Flucht- und Rettungsplänen, Feuerwehrplänen, Brandschutzkonzepten und ähnlichen Dokumenten bietet eine Reihe von Vorteilen, die über die Möglichkeiten allgemeiner Grafikprogramme hinausgehen.
Normgerechte und effiziente Planerstellung

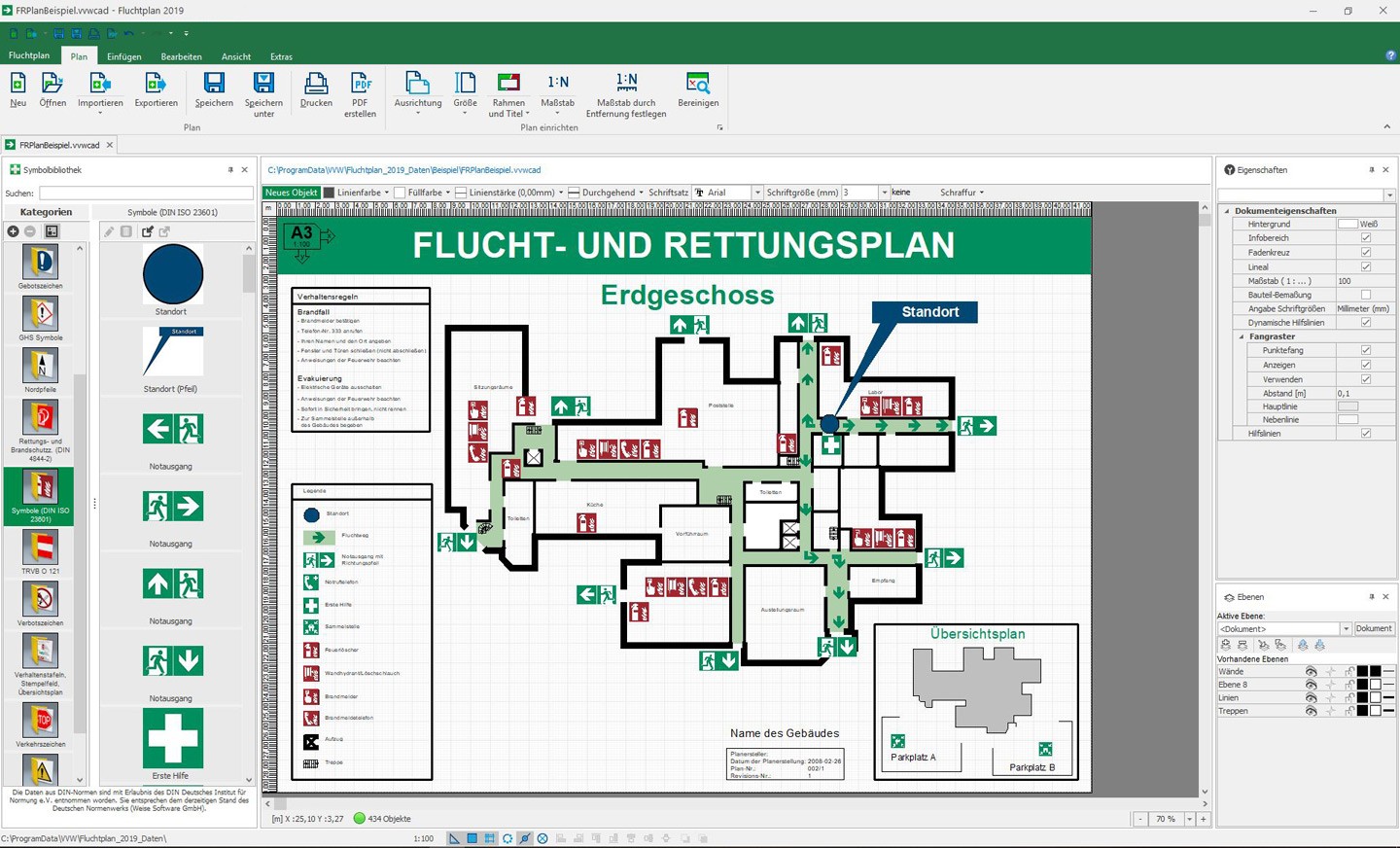

Die Software unterstützt eine normgerechte Planerstellung hinsichtlich Symbolik, Schrift- und Symbolgrößen sowie Farben, gemäß Standards wie DIN ISO 23601 und DIN EN ISO 7010. Der Import von Gebäudegrundrissen erfolgt meist über gängige Schnittstellen wie DXF, DWG oder PDF. Bei Bedarf können auch gescannte Papierpläne importiert oder Grundrisse direkt in der Software mit einem integrierten Editor gezeichnet werden. Parametrisierbare Objekte wie Wände, Fenster und Türen erleichtern dabei die Grundrisserstellung.
Intelligente Symbolbibliotheken und Kennzeichnungen
Für die Kennzeichnung von Fluchtwegen stehen transparente Farben zur Verfügung, die eine Lesbarkeit der darunterliegenden Planinformationen gewährleisten. Eine übersichtlich gegliederte und erweiterbare Bibliothek für Brandschutz-, Rettungs-, Gebots- und Verbotszeichen ermöglicht das einfache Einfügen entsprechender Symbole. Über einen definierten Skalierungsfaktor passen sich die Symbole automatisch an den gewählten Grundrissmaßstab an.
Vereinfachte Bearbeitung und Strukturierung
Eine automatische Raumkonturerkennung vereinfacht die Definition von Flächengrenzen, während eine Folienverwaltung auch komplexe Pläne übersichtlich strukturiert. Hilfslinien, Raster- und Fangpunkte erleichtern die präzise Platzierung von Symbolen, Pfeilen und Beschriftungen. Funktionen wie Objektgruppierung, Änderung von Objekteigenschaften sowie das Rückgängigmachen und Wiederherstellen von Aktionen erhöhen den Arbeitskomfort.
Automatische Generierung von Planlegenden und Abschluss
Die Erstellung von Planlegenden kann entweder durch die Anpassung von Vorlagen erfolgen oder – noch zeitsparender – automatisch generiert werden, indem alle verwendeten Symbole aufgelistet und erläutert werden. Ein Planstempel, ein Firmenlogo und ein Planrahmen runden das fertige Dokument ab. Viele Programme ermöglichen zudem die Ausgabe in verschiedenen Sprachen. Eine Druckvorschau spart Papier und Zeit.
Der Marktüberblick: Vielfältige Lösungen für jeden Bedarf
Der deutschsprachige Markt bietet eine Vielzahl von Programmen zur Erstellung von Flucht- und Rettungsplänen. Das Angebot reicht von Zusatzapplikationen für allgemeine CAD-Programme bis hin zu eigenständigen Lösungen.
On-Premise vs. SaaS-Lösungen
Die meisten Programme sind als PC- oder Server-basierte On-Premise-Lösungen mit lokaler Datenhaltung verfügbar. Zunehmend etablieren sich jedoch auch SaaS-Lösungen (Software as a Service), die browserbasiert sind und Anwenderdaten auf externen Servern speichern. Diese sind plattform- und betriebssystemunabhängig.
Funktionsumfang und Projektverwaltung
Die Einsatzbereiche fokussieren sich auf Flucht- und Rettungspläne sowie Feuerwehrpläne. Teilweise können aber auch Brandschutzpläne und -ordnungen erstellt werden. Viele Programme bieten Funktionen für die Projekt- und Nutzerverwaltung, die paralleles Arbeiten und den Datenaustausch ermöglichen. Dies ist besonders vorteilhaft bei mehreren Bearbeitern, da individuelle Nutzerrechte berücksichtigt werden können.
Kosten und Anbieterwahl
Bei der Kauf- oder Mietpreisgestaltung sollte auf mögliche Zusatzkosten für Symbolbibliotheken oder Online-Speicherplatz geachtet werden. Bei On-Premise-Lösungen kommen Kosten für Wartungsverträge und eventuelle Schulungen hinzu. Die Wahl des Anbieters ist ebenfalls entscheidend, da hier oft eine langfristige Partnerschaft im Hinblick auf Support, Aktualisierungen und Schulungen entsteht. Fragen zur Erreichbarkeit, Kompetenz und Freundlichkeit des Supports sind essenziell.
Kostenloser Download: Produktvergleich Software für Flucht- und Rettungspläne
Für einen detaillierten Überblick über die verschiedenen Anbieter und ihre Funktionen wurde im Dezember 2023 ein Produktvergleich durchgeführt. Die Softwarelösungen, die in diesem Vergleich berücksichtigt wurden, umfassen unter anderem:
- CADprofi Architectural/2023.09 (CADprofi)
- Cadvilla/12.0.7.0 (TRIXL)
- CASCADOS FFR-Planer/12 (FirstInVision)
- Feuerwehr-, Flucht und Rettungspläne (Weka-Media)
- FireQuest/8.66 (Mann Datentechnik)
- Fluchtplan/2023 (Weise Software)
- Fluchtplan Manager (Forum Verlag Herkert)
- Planx/10 (Bohnhardt CAD-Consulting)
- Spirit BrandSP/2022 (Softtech)
- TENADO PROTECT/22 (TENADO a Revalize brand)
- ViCADo.flucht+rettung/2023 (mb AEC Software)
Der vollständige Produktvergleich mit einer detaillierten Auflistung der jeweiligen Features steht kostenlos zum Download bereit. Um diesen zu erhalten, ist eine Anmeldung zum Newsletter erforderlich.
Die Investition in die richtige Software kann die Erstellung von Flucht- und Rettungsplänen erheblich vereinfachen, die Genauigkeit erhöhen und letztlich die Sicherheit in Gebäuden verbessern. Es lohnt sich, die verschiedenen Optionen sorgfältig zu prüfen und die Lösung zu wählen, die am besten zu den individuellen Anforderungen passt.
