Optimale CAD-Zeichnungsvorlagen für Ihre Projekte einrichten

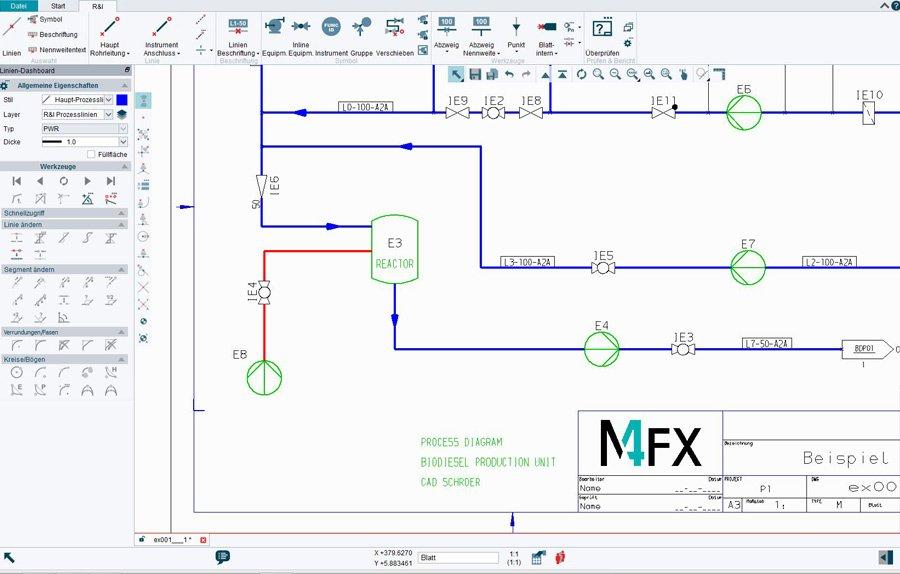

Die Einrichtung einer CAD-Zeichnungsvorlage (Template) ist ein entscheidender Schritt, um sicherzustellen, dass jede neue Zeichnung mit den korrekten Einstellungen und Einheiten beginnt. Eine gut konfigurierte Vorlage spart Zeit und minimiert Fehler. Dieses Dokument führt Sie durch den Prozess der Erstellung und Verwaltung von DWT-Dateien (Drawing Template), sowohl für AutoCAD als auch für Land F/X.

Was ist eine CAD-Zeichnungsvorlage?

Eine Zeichnungsvorlage ist im Grunde eine leere CAD-Zeichnung, die bereits mit den gewünschten Layern, Linientypen, Einheiten und anderen Standardeinstellungen vorkonfiguriert ist. Diese Datei wird im DWT-Format gespeichert und dient als Ausgangspunkt für alle neuen Projekte. Es ist wichtig zu verstehen, dass eine DWT-Datei sich von einer Land F/X Projektvorlage unterscheidet. Erfahren Sie mehr über Land F/X Projektvorlagen.

Sie sollten für jede Einheiteneinstellung, die Sie verwenden möchten, eine separate Vorlage erstellen. Zum Beispiel:

Imperial: Eine Vorlage für architektonische oder technische Zoll und eine für Dezimal-Fuß.
Metrisch: Eine Vorlage für Dezimal-Millimeter und eine für Dezimal-Meter.

Öffnen von Standard-Land F/X oder AutoCAD-Vorlagen

Ihre Installation von AutoCAD oder F/X CAD enthält mehrere Vorlagendateien, die über den Startbildschirm zugänglich sind.

Zugriff über den Startbildschirm

Beim Öffnen von AutoCAD erscheint der Startbildschirm (“Get Started”). Unter dem Menüpunkt Neu sollten bereits verwendete Vorlagendateien aufgeführt sein. Wenn die benötigte Vorlage hier angezeigt wird, wählen Sie sie einfach aus.

Falls die gewünschte Vorlage nicht sichtbar ist, klicken Sie auf Vorlagen durchsuchen (Browse Templates). Daraufhin öffnet sich der Dialog Vorlage auswählen (Select Template), in dem alle Standard-Zeichnungsvorlagen von AutoCAD (ACAD) und Land F/X (LAFX) aufgelistet sind.

Weiterlesen >> Futur Composé: Die Bildung und Verwendung der nahen Zukunft im Französischen

Standard Land F/X Vorlagen umfassen:

LAFX-ARCH-INCHES.dwt (Imperial, Architektonische Zoll)
LAFX-DECIMAL-FEET.dwt (Imperial, Dezimal-Fuß)
LAFX-DECIMAL-METERS.dwt (Metrisch, Meter)
LAFX-DECIMAL-MILLIMETERS.dwt (Metrisch, Millimeter)

Die gängigsten Standard-AutoCAD-Vorlagen sind:

acad.dwt (Imperial)
acadiso.dwt (Metrisch)

Um den Startbildschirm zu aktivieren, stellen Sie die Systemvariablen STARTUP auf 2 und STARTMODE auf 1:

Geben Sie STARTUP in die Befehlszeile von AutoCAD ein und drücken Sie Enter. Geben Sie als Wert 2 ein und drücken Sie Enter.
Geben Sie STARTMODE in die Befehlszeile ein und drücken Sie Enter. Geben Sie als Wert 1 ein und drücken Sie Enter.

Wenn Sie sowohl imperiale als auch metrische Maßeinheiten verwenden, ist es ratsam, für jede Einheit ein separates Template zu erstellen.

Herunterladen von Vorlagen

Sollten die benötigten Vorlagen nicht verfügbar sein, können Sie diese herunterladen:

Standard Land F/X (LAFX) Vorlagen

Laden Sie die Land F/X-Zeichnungsvorlagen als ZIP-Datei herunter: LAFX Templates.zip. Entpacken Sie die Datei, um den Ordner “LAFX Templates” zu erhalten.

Standard AutoCAD (ACAD) Vorlagen

Für die Standard-AutoCAD-Vorlagen können Sie die Links für Ihre spezifische CAD-Version nutzen. Alternativ bietet AutoCAD oft die Option Weitere Vorlagen online abrufen (Get more templates online) im Menü Neu des Startbildschirms. Dies leitet Sie zu einer Autodesk-Seite mit den Vorlagendateien für Ihre Version. Denken Sie daran: acad.dwt ist für imperiale Einheiten und acadiso.dwt für metrische Einheiten.

Erstellung Ihrer eigenen Vorlagen

Gehen Sie für jede von Ihnen benötigte Einheiteneinstellung die folgenden Schritte durch:

1. Festlegen der Zeichnungseinheiten

Öffnen Sie eine neue CAD-Zeichnung. Geben Sie Units in die Befehlszeile ein und drücken Sie Enter. Im Dialogfeld Zeichnungseinheiten (Drawing Units) legen Sie unter Typ (Type) und Einfügeskala (Insertion Scale) die gewünschten Einheiten fest.

Imperial: Wählen Sie “Architectural” oder “Engineering” für Zoll oder “Decimal” für Fuß.
Metrisch: Wählen Sie “Decimal” für Millimeter oder Meter.

2. Einstellung von PSLTSCALE und LTSCALE auf 1

Wechseln Sie zu einem Layout-Tab (Paper Space). Die Einstellung von PSLTSCALE (Paper Space Linetype Scale) und LTSCALE (Linetype Scale) auf 1 stellt sicher, dass Ihre Linientypen sowohl im Modellbereich (Model Space) als auch im Papierbereich (Paper Space) korrekt dargestellt werden.

Geben Sie PSLTSCALE in die Befehlszeile ein, setzen Sie den Wert auf 1.
Geben Sie LTSCALE in die Befehlszeile ein, setzen Sie den Wert auf 1.

Weitere Informationen finden Sie in unserer Dokumentation zu LTSCALE.

Weiterlesen >> Rechnungshofbericht zur Innovationsstiftung für Bildung: Evaluierung und Zukunftsgestaltung

3. Einstellung von UCSFOLLOW auf 0

Wenn Sie ein Benutzerdefiniertes Koordinatensystem (User Coordinate System – UCS) erstellen, sorgt die Einstellung UCSFOLLOW auf 0 dafür, dass Sie die Zeichnung weiterhin korrekt in der Draufsicht anzeigen können.

Geben Sie UCSFOLLOW in die Befehlszeile ein, setzen Sie den Wert auf 0.

Wichtiger Hinweis: Kein Land F/X Projekt beim Erstellen der Vorlage

Die Zeichnungsvorlage sollte keinem Land F/X Projekt zugeordnet sein. Erstellen oder fügen Sie kein Projekt hinzu, während Sie die Vorlage erstellen. Andernfalls wird dieses Projekt automatisch jeder neuen Zeichnung zugewiesen, was zu Problemen führen kann. Erstellen Sie stattdessen für jede neue Zeichnung ein separates Projekt. Falls Sie versehentlich ein Projekt zugeordnet haben, können Sie es über unsere Anleitung ein Land F/X Projekt von einer AutoCAD-Zeichnungsvorlage trennen wieder lösen.

Speichern Ihrer Vorlagen

Sie sollten Ihre Vorlagen an zwei Orten speichern:

Einem Backup-Speicherort Ihrer Wahl (z. B. ein Ordner auf Ihrem Computer).
Dem Template-Ordner innerhalb Ihres AutoCAD-Ordnerpfads.

Speichern einer Vorlage an einem Backup-Speicherort

Wählen Sie im Menü Datei (File) die Option Speichern unter (Save As) oder drücken Sie STRG + SHIFT + S.
Navigieren Sie zum gewünschten Speicherort und speichern Sie die Datei als AutoCAD-Zeichnungsvorlage (.dwt).
Es empfiehlt sich, einen Ordner wie “Templates” anzulegen. Wenn Ihr Büro über einen gemeinsamen Server verfügt, speichern Sie diesen Ordner auf dem Server, damit alle Mitarbeiter darauf zugreifen und von Aktualisierungen profitieren können.

Anpassen des Vorlagenpfads in den AutoCAD-Optionen

Damit AutoCAD den Speicherort Ihrer Vorlagen kennt, müssen Sie den Pfad in den Optionen anpassen:

Geben Sie Options in die Befehlszeile ein und drücken Sie Enter.
Wählen Sie die Registerkarte Dateien (Files).
Erweitern Sie den Eintrag Vorlageneinstellungen (Template Settings).
Erweitern Sie den Eintrag Zeichnungsvorlagendateipfad (Drawing Template File Location).
Wählen Sie den bestehenden Pfad aus und klicken Sie auf Durchsuchen (Browse).
Navigieren Sie zu dem von Ihnen erstellten Backup-Ordner und klicken Sie auf OK.
Klicken Sie auf Übernehmen (Apply), um die Änderungen zu speichern.

Weiterlesen >> Haitian-Maschinen: Kosteneffizient, flexibel und leistungsstärker denn je

Speichern einer Vorlage im AutoCAD-Ordnerpfad

Verwenden Sie erneut Speichern unter (Save As) und wählen Sie als Dateityp AutoCAD-Zeichnungsvorlage (.dwt).
Sie werden automatisch zum Template-Ordner im AutoCAD-Pfad weitergeleitet (z.B. C:UsersIhrBenutzernameAppDataRoamingAutodesk20xxRXX.XenuTemplate). Speichern Sie Ihre Vorlage dort.

Festlegen einer Vorlage als Standard für QNEW

Um die Vorlage festzulegen, die beim Befehl QNEW (Quick New) geöffnet wird:

Öffnen Sie die Optionen (Options) wie oben beschrieben.
Gehen Sie zur Registerkarte Dateien (Files).
Erweitern Sie Vorlageneinstellungen (Template Settings).
Erweitern Sie Standard-Vorlagendateiname für QNEW (Default Template File Name for QNEW).
Klicken Sie auf Durchsuchen (Browse), navigieren Sie zu Ihrer gespeicherten Vorlage und wählen Sie sie aus.
Klicken Sie auf Übernehmen (Apply).

Öffnen Ihrer Vorlagen

Öffnen über QNEW

Geben Sie QNEW in die Befehlszeile ein. Ihre als Standard festgelegte Vorlage wird geöffnet. Speichern Sie die Datei sofort als DWG-Zeichnungsdatei.

Öffnen über das Menü Datei

Wählen Sie im Menü Datei (File) die Option Öffnen (Open) oder drücken Sie STRG + O.
Navigieren Sie im Dialogfeld Datei auswählen (Select File) zu Ihrer Vorlagendatei (.dwt).
Wählen Sie die Vorlage aus und klicken Sie auf Öffnen.
Speichern Sie die Datei sofort als DWG-Zeichnungsdatei.

Öffnen über den AutoCAD Startbildschirm

Nachdem Sie Ihre Vorlagen gespeichert haben, können Sie diese auch über das Menü Vorlagen (Templates) auf dem Startbildschirm (Get Started) von AutoCAD aufrufen (wenn STARTUP auf 2 und STARTMODE auf 1 gesetzt ist).

Speichern einer geöffneten Vorlage als DWG-Zeichnungsdatei

Wenn Sie eine Vorlage öffnen, um sie als Basis für eine neue Zeichnung zu verwenden, sollten Sie sie sofort als DWG-Datei speichern:

Wählen Sie Speichern unter (Save As) aus dem Menü Datei (File).
Navigieren Sie zum gewünschten Speicherort, geben Sie einen Namen ein und wählen Sie als Dateityp das aktuelle DWG-Format (z. B. AutoCAD 2013-Zeichnung).
Klicken Sie auf Speichern.

Durch die sorgfältige Einrichtung und Verwaltung Ihrer CAD-Zeichnungsvorlagen legen Sie den Grundstein für effiziente und konsistente Arbeitsabläufe in Ihren Projekten.
