Was ist AutoCAD und wofür wird es benötigt?

AutoCAD ist eine leistungsstarke und vielseitige Software für computergestütztes Design (CAD), die von Ingenieuren, Architekten und Designern weltweit eingesetzt wird. Sie ermöglicht die Erstellung präziser 2D- und 3D-Zeichnungen, Modelle und Dokumentationen. Dieser Artikel beleuchtet die vielfältigen Einsatzmöglichkeiten, Funktionen und Vorteile von AutoCAD und bietet einen umfassenden Überblick für alle, die sich für diese branchenführende Software interessieren.

Wofür wird AutoCAD benötigt?

AutoCAD ist ein unverzichtbares Werkzeug für Fachleute in zahlreichen Bereichen wie Maschinenbau, Architektur, Bauwesen und Innenarchitektur. Die Software automatisiert Designprozesse erheblich, was zu schnelleren und genaueren Ergebnissen führt. Sie ermöglicht die Erstellung detaillierter technischer Zeichnungen, die für die Fertigung, den Bau und die Planung unerlässlich sind.

Beispiele für den Einsatz von AutoCAD umfassen:

• Architektur und Bauwesen: Entwurf und Dokumentation von Gebäuden, einschließlich Grundrissen, Ansichten und Schnitten. Spezielle Toolsets wie AutoCAD Architecture bieten Werkzeuge für Wände, Fenster, Türen und andere architektonische Elemente.
• Maschinenbau: Konstruktion und Analyse von Maschinenkomponenten, Werkzeugen und komplexen Systemen. AutoCAD Mechanical und AutoCAD Electrical bieten branchenspezifische Funktionen für mechanische und elektrische Konstruktionen.
• Innenarchitektur und Landschaftsgestaltung: Visualisierung von Innenräumen und Außenbereichen, einschließlich Möbelplatzierung, Materialauswahl und Beleuchtungsplanung.
• Stadtplanung und Kartografie: Erstellung und Analyse von Stadtplänen und geografischen Daten mit AutoCAD Map 3D.
• Anlagenbau: Planung und Dokumentation von Industrieanlagen und Rohrleitungssystemen mit AutoCAD Plant 3D.

Durch die Unterstützung von 2D- und 3D-Formaten sowie die Möglichkeit zur Zusammenarbeit im Team kann AutoCAD komplexe Projekte effizient verwalten.

Der Funktionsumfang von AutoCAD

AutoCAD zeichnet sich durch eine breite Palette an Funktionen aus, die professionellen Anwendern zur Verfügung stehen:

1. Erstellung und Bearbeitung von Zeichnungen: Neben grundlegenden Zeichenwerkzeugen wie Linien und Kreisen bietet AutoCAD parametrisches Zeichnen. Diese Technologie ermöglicht die schnelle Erstellung und Bearbeitung von Objekten durch die Definition ihrer Parameter und Beziehungen zueinander. Änderungen an Parametern werden automatisch auf das gesamte Modell übertragen.

   Architektonische Zeichnung in AutoCAD

2. 3D-Modellierung: AutoCAD unterstützt verschiedene Arten der 3D-Modellierung:

   • Volumenkörpermodellierung: Erstellung von Volumenkörpern aus grundlegenden geometrischen Formen.
   • Flächenmodellierung: Bearbeitung komplexer Oberflächen, ideal für die Gestaltung von organischen Formen wie in der Automobil- oder Möbelindustrie.
   • Polygonmodellierung: Aufbau von Oberflächen aus Polygonen, häufig für detaillierte und geschwungene Objekte.
     Die erstellten 3D-Modelle können für die Produktion vorbereitet oder durch integrierte Rendering-Engines fotorealistisch visualisiert werden. AutoCAD unterstützt auch 3D-Druck und die Verarbeitung von Punktwolken aus 3D-Scans.

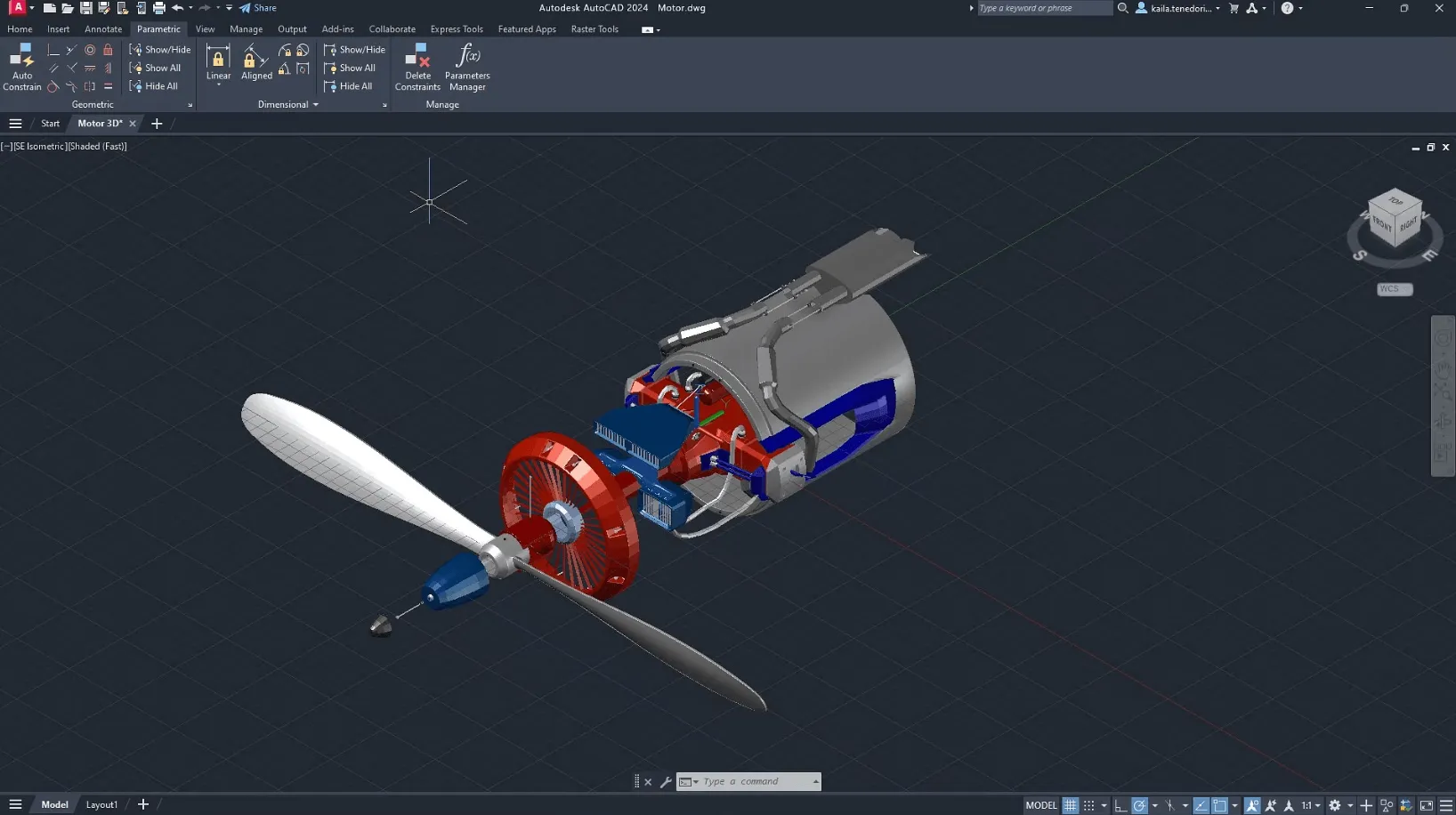

   3D-Turbinenmodell in AutoCAD

3. Verwaltung von Annotationsobjekten: Text, Bemaßungen und Schraffuren können als Annotationen hinzugefügt werden, um Zeichnungen klar und normgerecht zu gestalten. Diese Objekte lassen sich flexibel anpassen und erfüllen spezifische Branchenstandards.

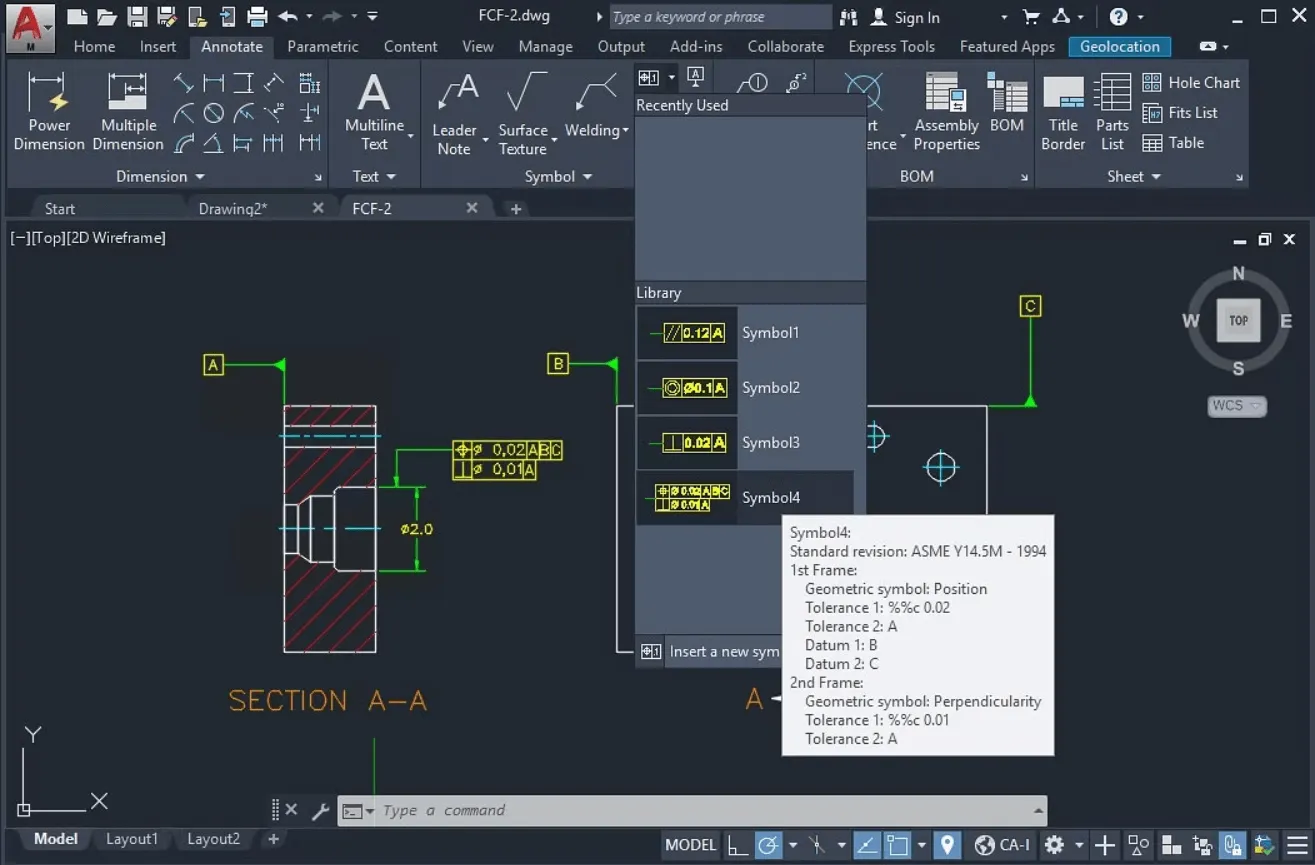

   Annotationen in Mechanical Toolset

4. Erstellung und Bearbeitung von Tabellen: AutoCAD bietet spezialisierte Werkzeuge für die Erstellung und Verwaltung von Tabellen, wie Stücklisten oder Materiallisten. Tabellen können aus externen Quellen wie Excel importiert, formatiert und mit Zeichnungsobjekten verknüpft werden, um Daten automatisch zu aktualisieren.

5. Arbeit mit Layern (Ebenen): Ebenen organisieren Zeichnungselemente nach Typ (z. B. Wände, Türen, Möbel). Dies ermöglicht eine effiziente Verwaltung von Objekten, das Ein- und Ausblenden von Elementen und die Anwendung spezifischer Eigenschaften wie Farbe oder Linientyp auf ganze Gruppen von Objekten.

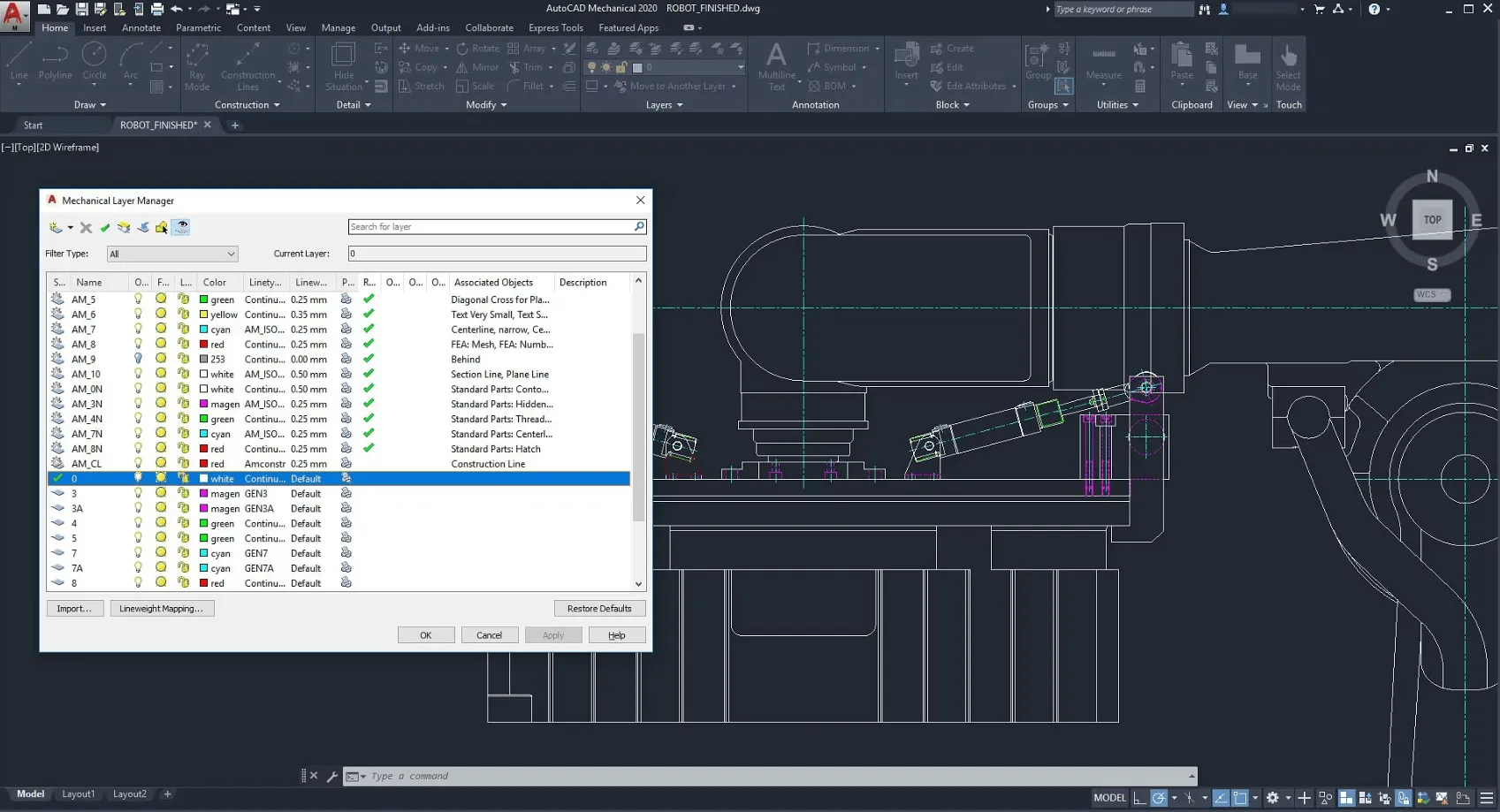

   Layer-Manager

6. Verknüpfung externer Referenzen (XRefs): AutoCAD ermöglicht die Einbindung von externen Dateien wie Zeichnungen, Bildern oder PDFs. Dies ist entscheidend für die Zusammenarbeit an komplexen Projekten, bei denen zahlreiche Dokumente verknüpft sind.

7. Arbeit mit Punktwolken: Durch die Verarbeitung von 3D-Scan-Daten können reale Objekte und Strukturen präzise in AutoCAD als Punktwolken abgebildet und für weitere Planungen genutzt werden, beispielsweise für Sanierungen oder Umbauten.

Diese Funktionen können je nach Version und ausgewähltem Toolset variieren. Detaillierte Informationen sind auf der offiziellen Website von Autodesk verfügbar.

Systemanforderungen für AutoCAD

AutoCAD ist eine anspruchsvolle Software, die leistungsstarke Hardware erfordert, um reibungslos zu funktionieren. Aktuelle Versionen benötigen einen modernen Computer mit ausreichend RAM, schneller Festplatte (SSD empfohlen) und einer leistungsfähigen Grafikkarte.

Die empfohlenen Systemanforderungen für Windows und macOS (Stand der Erstellung dieses Artikels) sind wie folgt:

Diese Empfehlungen können je nach Nutzungsszenario und den verwendeten spezifischen Toolsets variieren. Genaue Angaben finden sich auf der Support-Website von Autodesk.

AutoCAD-Versionen: Welche wählen?

Autodesk veröffentlicht regelmäßig neue Versionen von AutoCAD, die Verbesserungen und neue Funktionen enthalten. Aktuell ist die Version 2024.1 die neueste (Stand Juli 2023), es ist jedoch wahrscheinlich, dass neuere Updates verfügbar sind. Es wird empfohlen, Versionen der letzten drei Jahre zu verwenden, um von den aktuellsten Optionen und Optimierungen zu profitieren.

Neben den chronologischen Versionen gibt es spezialisierte Toolsets, die auf bestimmte Branchen zugeschnitten sind:

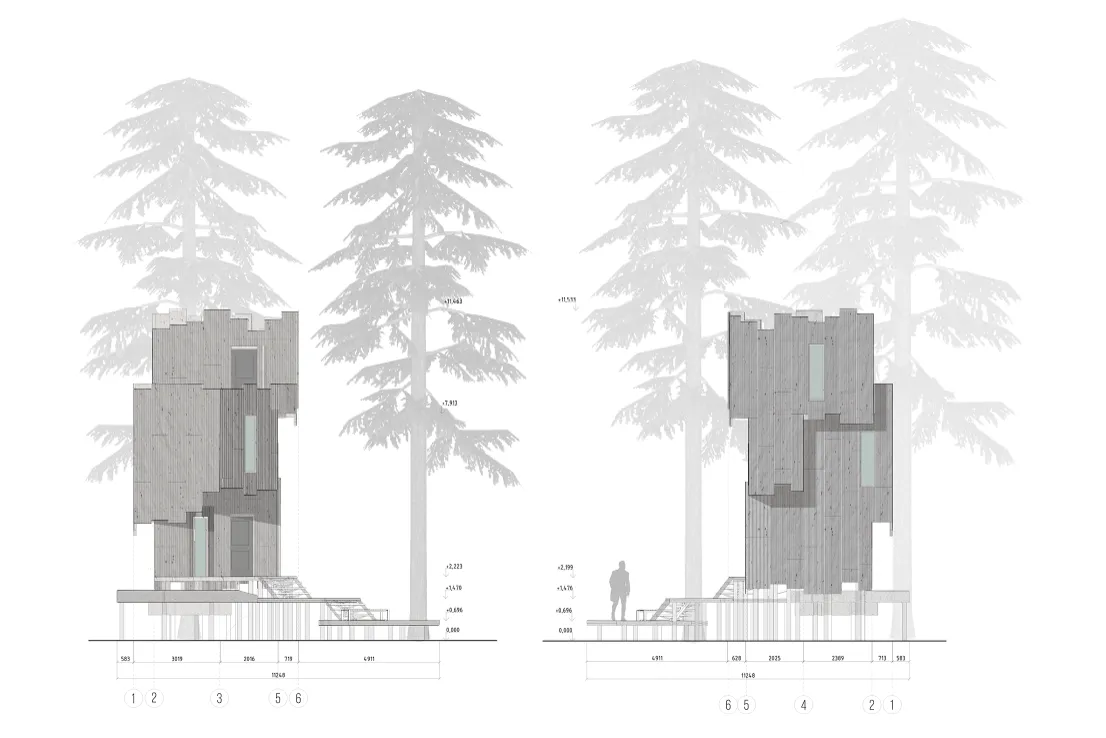

1. AutoCAD Architecture: Für Architekten und Bauingenieure mit Werkzeugen für Gebäudeentwürfe und eine Bibliothek architektonischer Elemente.Gebäudeentwurf in AutoCAD Architecture
2. AutoCAD Mechanical: Für Maschinenbauingenieure, inklusive vordefinierter Bauteile und Normen.
3. AutoCAD Electrical: Für Elektroingenieure zur Planung von Schaltplänen und elektrischen Systemen.

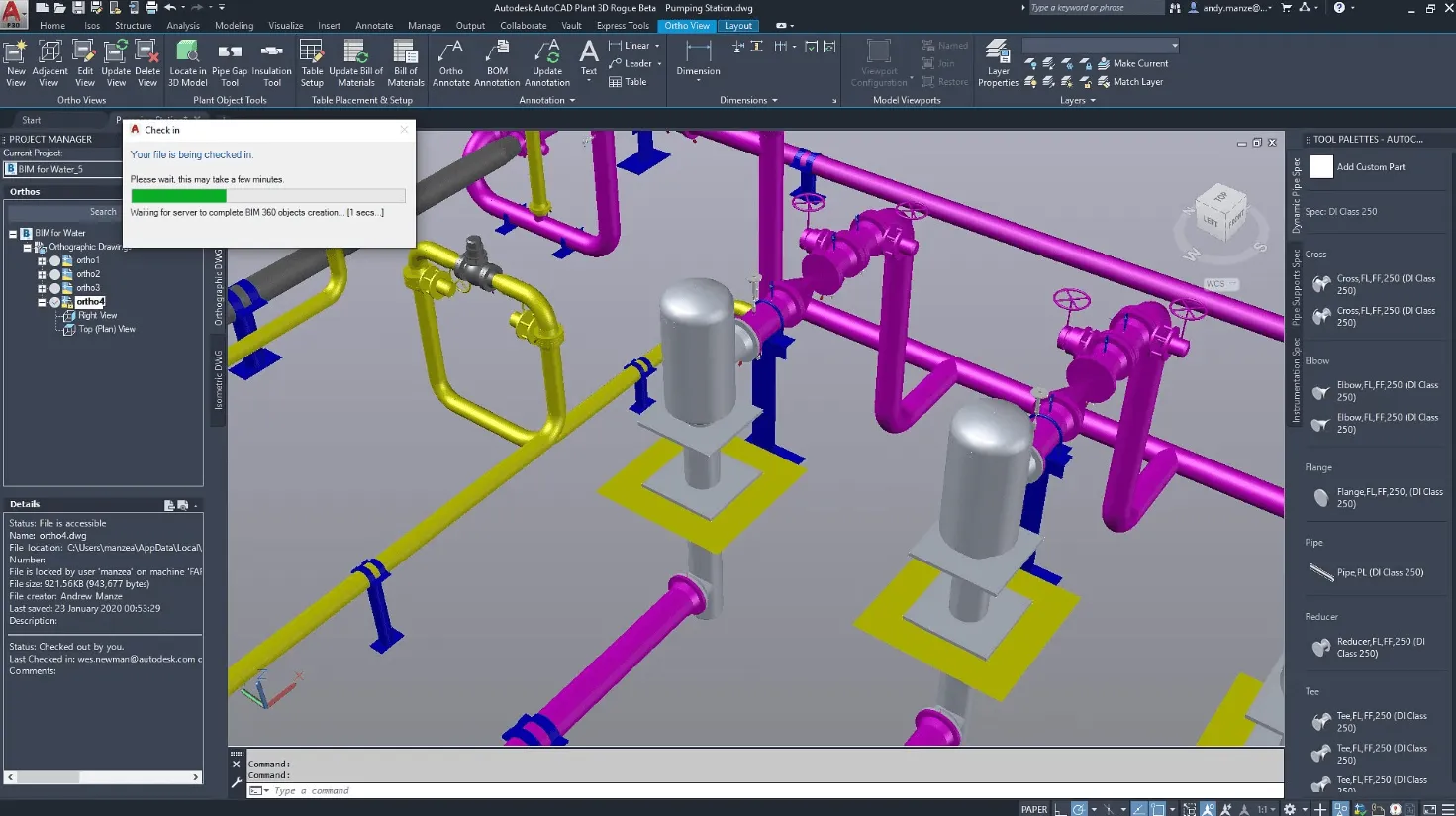

4. AutoCAD Plant 3D: Zur Planung von Industrieanlagen und Rohrleitungssystemen.Schnittstelle von AutoCAD Plant 3D
5. AutoCAD MEP: Für die Planung von Gebäudetechnik wie Heizung, Lüftung, Klima und Sanitär.
6. AutoCAD Map 3D: Für GIS-Spezialisten und Stadtplaner zur Kartografie und Raumanalyse.
7. AutoCAD Raster Design: Zur Umwandlung von Rasterbildern (Scans, Fotos) in Vektordaten.

Die Wahl der richtigen Version hängt von den spezifischen Aufgaben, der Branche und den benötigten Funktionen ab. Testversionen sind verfügbar, um die Auswahl zu erleichtern.

Vor- und Nachteile von AutoCAD

Wie jede Software hat auch AutoCAD seine Stärken und Schwächen:

Vorteile von AutoCAD

• Universalität: Einsatz in nahezu allen technischen und gestalterischen Disziplinen.
• Leistungsfähigkeit: Bewältigung komplexer Aufgaben, von einfachen Zeichnungen bis hin zu fortschrittlicher 3D-Modellierung und Dokumentation. Erweiterbar durch API und Plugins.
• Flexibilität und Anpassbarkeit: Anpassung an individuelle Arbeitsabläufe durch Konfiguration und benutzerdefinierte Erweiterungen.
• Integration: Nahtlose Zusammenarbeit mit anderen Systemen für Datenanalyse und Projektmanagement.

Nachteile von AutoCAD

• Komplexität: Einarbeitungszeit ist erforderlich, um alle Funktionen zu beherrschen. Die Benutzeroberfläche kann für Anfänger überladen wirken.
• Funktionale Grenzen: Für spezifische Aufgaben können spezialisierte CAD-Programme überlegen sein (z. B. im Bereich 3D-Modellierung im Vergleich zu SolidWorks oder Inventor).
• Kosten: Die Software ist kostenpflichtig (Abonnementmodell), und die Systemanforderungen bedeuten zusätzliche Investitionen in Hardware.
• Verfügbarkeit in Russland: Autodesk hat seine Geschäftstätigkeit in Russland eingestellt, was die Nutzung dort einschränkt.

Trotz der Nachteile bleibt AutoCAD ein führendes Werkzeug im Bereich CAD, das durch seine Vielseitigkeit und Leistungsfähigkeit besticht und es Fachleuten ermöglicht, ihre Design- und Ingenieurprojekte auf höchstem Niveau umzusetzen.
