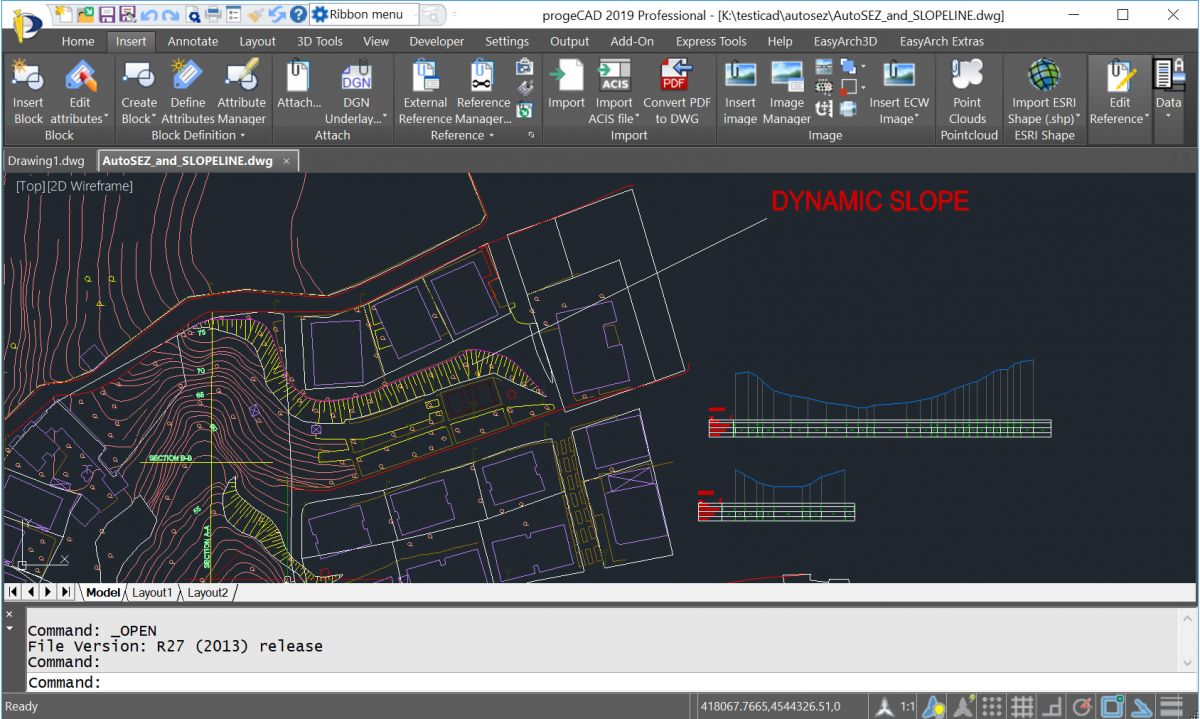

CAD-Blöcke sind unverzichtbare Werkzeuge in der Welt des technischen Designs und der Architektur. Sie ermöglichen es, wiederkehrende Elemente effizient in digitale Zeichnungen zu integrieren, was Zeit spart und die Konsistenz verbessert. Dieser Artikel beleuchtet die Vorteile, die Erstellung und die Nutzung von CAD-Blöcken.
Was sind CAD-Blöcke?
CAD-Blöcke sind im Wesentlichen gespeicherte Dateien, die wie Bausteine in andere CAD-Zeichnungen eingefügt werden können. Diese einfache Funktionalität birgt enorme Vorteile gegenüber traditionellen Konstruktionsmethoden. Einmal erstellt, lassen sich Designelemente beliebig oft wiederverwenden, um bestehende Zeichnungen zu vervollständigen, zu ergänzen und wertvolle Zeit in CAD-Projekten einzusparen.
Die Entstehung von CAD-Blöcken ist direkt auf die Notwendigkeit zurückzuführen, Objekte, die in verschiedenen Projekten immer wieder benötigt werden, nicht jedes Mal neu erstellen zu müssen. Dank dieser Blöcke muss eine Konstruktion nur einmal angefertigt werden. Für nachfolgende Projekte, in denen dasselbe Objekt erforderlich ist, wird es einfach aus einer bestehenden Datei in die aktuelle Zeichnung eingefügt, anstatt es neu zu zeichnen.
Vorteile der Nutzung von CAD-Blöcken
Der Hauptvorteil liegt in der erheblichen Zeitersparnis bei der Entwicklung technischer Projekte, was wiederum zu einer besseren grafischen Darstellung und höheren Qualität führt. Die Wiederverwendung von AutoCAD-Blöcken beschränkt sich nicht nur auf eigene Entwürfe. Es ist auch möglich, Blöcke oder CAD-Dateien von Drittanbietern zu nutzen, sofern deren Verwendung im jeweiligen Projekt gestattet ist. Viele Unternehmen, die Produkte oder Systeme herstellen, erstellen eigene Bibliotheken im .dwg– oder .dxf-Format. Dies dient dem Geschäftsziel, ihre Produkte oder technischen Lösungen in Projekten zu platzieren und sie auf ihren Websites anzubieten.
Ein weiterer Vorteil von AutoCAD-Blöcken ist die Platzersparnis in der Datei. Unabhängig davon, ob ein Block zweimal oder zwanzigmal wiederholt wird, werden nur die Daten für eine einzige Blockentität gespeichert. Dies hat einen parallelen Vorteil: Müssen einige Blöcke in einer Zeichnung geändert werden, genügt es, die Änderung an einem einzigen Block vorzunehmen, beispielsweise über den Blockeditor. Nach der Bearbeitung und Speicherung wird der Block automatisch in allen anderen Instanzen aktualisiert, da es sich um eine einzige verknüpfte Entität handelt.
Tipps zur Erstellung von CAD-Blöcken
Bei der Produktion eines Entwurfs oder einer Zeichnung, die später als Block verwendet werden soll, sind für eine optimale Nutzung der Blöcke folgende Mindestregeln zu beachten:
Es ist vorzuziehen, den gesamten Block in Layer 0 zu erstellen. Dank dieser Vorsichtsmaßnahme übernimmt ein eingefügter Block, z. B. ein Bett oder ein Tisch, beim Einfügen in einen Layer wie “Möbel” automatisch dessen Layer-Eigenschaften. Wenn Sie später die Layer verwalten, indem Sie sie aktivieren oder deaktivieren, verhält sich das eingefügte Bett wie die restlichen Elemente in diesem Layer.
Die Einheiten, in denen die Blöcke erstellt werden, müssen überprüft werden. Sie sollten mit den Einheiten übereinstimmen, in denen normalerweise gearbeitet wird.
Durch die Festlegung des Einfügepunktes und die Überprüfung dieses Aspekts zusammen mit dem vorherigen Punkt werden zeitaufwändige Situationen vermieden, in denen ein eingefügter Block nicht sichtbar oder auffindbar ist, was zu erheblicher Frustration und Zeitverschwendung führen kann. Der Einfügepunkt ist üblicherweise ein Punkt, der Teil der Zeichnung ist.
Die Basiselemente wie Texte, Linien und Schraffuren, die in den Blöcken verwendet werden, müssen sorgfältig geprüft werden. Sind diese nicht Teil der verwendeten Elementbibliothek (oft die Standardbibliothek), werden sie beim Einfügen des CAD-Blocks nicht korrekt dargestellt oder durch andere Elemente ersetzt.
Es ist auch üblich, dass Benutzer sehr alte AutoCAD-Versionen wie v2000 oder v2004 beibehalten. Wenn ein Block mit neueren Versionen wie 2018 oder 2026 erstellt wurde, kann er in einer älteren Zeichnung nicht geöffnet werden. In solchen Fällen kann das Programm Autodesk DWG TrueView verwendet werden. Dieses Programm dient nicht nur als Betrachter für verschiedene Grafikdateien, sondern ermöglicht auch die Konvertierung von Dateien in verschiedene bestehende Versionen.
