Sie interessieren sich für einen Autocad 2018 Studentenversion Download? Bevor Sie in die Welt des professionellen Designs und der technischen Zeichnung eintauchen, ist es entscheidend, die Neuerungen und die Systemanforderungen von AutoCAD 2018 zu kennen. Diese Version brachte zahlreiche Verbesserungen und Optimierungen mit sich, die das Arbeiten effizienter und sicherer machten. Von aktualisierten Dateiformaten bis hin zu Leistungssteigerungen und neuen Funktionen im Bereich der externen Referenzen – AutoCAD 2018 legte den Grundstein für eine verbesserte Benutzererfahrung. Dieser Artikel führt Sie durch die wichtigsten Aspekte, die Sie vor dem Herunterladen der Software berücksichtigen sollten, um sicherzustellen, dass Ihr System optimal vorbereitet ist und Sie alle Vorteile dieser CAD-Anwendung nutzen können.
Neue und verbesserte Funktionen
AutoCAD 2018 führte eine Reihe von Aktualisierungen ein, die die Arbeitsabläufe für Anwender erheblich verbesserten. Diese reichten von grundlegenden Änderungen am Dateiformat bis hin zu Detailverbesserungen bei der Benutzeroberfläche und der Interaktion mit externen Daten.
Dateiformat
Das DWG-Dateiformat wurde in AutoCAD 2018 auf „AutoCAD 2018 Drawing“ aktualisiert, ebenso wie das DXF-Format. Diese Aktualisierung zielte darauf ab, die Effizienz von Öffnungs- und Speicheroperationen zu verbessern, insbesondere bei Zeichnungen, die viele Anmerkungsobjekte und Ansichtsfenster enthalten. Zudem verwendet die Erstellung von 3D-Volumenkörpern und -Oberflächen jetzt das neueste geometrische Modellierungssystem (ASM), was eine höhere Sicherheit und Stabilität gewährleistete. Ein wichtiger Aspekt dieser Sicherheitsverbesserung war der Schutz vor potenziellen Angriffen durch manipulierte Datendateien, die Code beim Öffnen ausführen könnten.
Speicherleistung
Die Speicherleistung wurde in AutoCAD 2018 deutlich verbessert. Dies machte sich insbesondere bei Objekten bemerkbar, die eine Anmerkungsskalierung aufweisen, wie Blöcke, oder bei mehrzeiligem Text und Attributen mit komplexeren Formatierungen. Darüber hinaus wurde die automatische Speicherfunktion so aktualisiert, dass Speichervorgänge meist inkrementell und nicht als zeitaufwendige vollständige Speichervorgänge durchgeführt werden, was zu einem reibungsloseren Arbeitsfluss führte.
Visuelles Erlebnis
Das visuelle Erlebnis in AutoCAD 2018 wurde durch eine bessere Leistung auf Low-End-Geräten und hochauflösenden Bildschirmen optimiert. Auch die Neuerstellung und Neubildung von Schraffurmustern profitierten von diesen Verbesserungen. Anti-Aliasing- und hochwertige Grafikeinstellungen konnten bei unterstützten Grafikkarten nun unabhängig voneinander gesteuert werden, was Anwendern mehr Kontrolle über die Darstellung ermöglichte.
Externe Referenzpfade
Der Standardpfadtyp für externe Referenzen ist in AutoCAD 2018 auf „Relativ“ gesetzt worden. Zwei neue Pfadoptionen, „Neuen Pfad auswählen“ und „Suchen und Ersetzen“, wurden hinzugefügt, um die Verwaltung externer Referenzen zu vereinfachen. Eine weitere nützliche Funktion war die Möglichkeit, beim Beheben des Pfads für eine fehlende externe Referenz diesen Pfad auch auf andere fehlende Referenzdateien anzuwenden. Beim Speichern der Host-Zeichnung an einem neuen Speicherort wurden Sie zudem aufgefordert, die relativen Pfade für die externen Referenzen zu aktualisieren.
Die Systemvariable REFPATHTYPE steuert, ob Referenzdateien beim ersten Anfügen an eine Host-Zeichnungsdatei mit vollständigen, relativen oder keinen Pfaden angefügt werden. Der Initialwert ist 1 (relative Pfade). Das Kontextmenü der Palette Externe Referenzen bot neue Optionen zum Navigieren zu einem neuen Speicherort für fehlende Referenzen und zum Suchen und Ersetzen von Pfaden.
Registrierte Anwendungsdatensätze (RegApp records)
Ein wichtiges Problem früherer Versionen, bei dem sich RegApp-Datensätze wie ein Virus zwischen Zeichnungen verbreiten konnten, wurde in AutoCAD 2018 angegangen. Die Systemvariable XREFREGAPPCTL ermöglichte die Steuerung, ob die in einer geladenen XRef gespeicherten RegApp-Datensätze in die Host-Zeichnung kopiert werden. Der Initialwert ist 0, was bedeutet, dass die Datensätze standardmäßig nicht kopiert werden, um die Verbreitung unerwünschter Daten zu verhindern.
Dialogfeld Dateinavigation
Die Dialogfelder zur Dateinavigation, etwa für Operationen wie „Öffnen“, „Speichern“ oder „Anhängen“, merkten sich nun die Sortierreihenfolge der Spalten. Wenn Sie beispielsweise nach Dateigröße sortierten, wurde diese Einstellung beim nächsten Zugriff auf das Dialogfeld beibehalten. Dies war eine kleine, aber effektive Verbesserung der Benutzerfreundlichkeit.
Farbe der Gummibandlinie
Die orangefarbene Gummibandlinie, die beim Erstellen und Bearbeiten von Objekten erscheint, konnte in AutoCAD 2018 über das Dialogfeld „Optionen“ auf der Registerkarte „Anzeige“ und über die Schaltfläche „Farben“ auf eine beliebige Farbe eingestellt werden. Dies ermöglichte eine bessere Anpassung an individuelle Vorlieben und die Arbeitsumgebung.
Dialogfeld Zeicheneinstellungen
Das Dialogfeld „Zeicheneinstellungen“ wurde in dieser Version anpassbar gemacht, was eine flexiblere Nutzung und Organisation der Arbeitsfläche ermöglichte.
Schnellzugriffsleiste
Die Option „Layer-Steuerung“ ist nun Teil des Menüs der Schnellzugriffsleiste (QAT). Obwohl sie standardmäßig deaktiviert ist, konnte sie nun einfach aktiviert werden, um sie zusammen mit anderen häufig verwendeten Werkzeugen in der Schnellzugriffsleiste anzuzeigen.
Statusleiste
Das Statusleistensymbol für das Systemvariablenmonitor-Werkzeug wird angezeigt, wenn Systemvariablen von ihren bevorzugten Werten abweichen. In AutoCAD 2018 wurde ein Rechtsklick-Menü zum Systemvariablensymbol hinzugefügt, das einen schnellen Zugriff zum Zurücksetzen von Systemvariablen auf ihre bevorzugten Werte ermöglicht, ohne das Dialogfeld des Systemvariablenmonitors öffnen zu müssen.
Bing-Kartendienste
Die Online-Kartenfunktion in AutoCAD 2018 wurde aktualisiert, um Bing Maps v8.0 zu unterstützen, was eine verbesserte Integration und Nutzung von Geodaten ermöglichte.
Paketlizenzen
Ab der Version 2018 erstreckten sich Paketlizenzen auf vier vorherige Versionen zurück, was den Übergang von älteren Versionen vereinfachte. Eine Paketlizenz für AutoCAD 2018 ermöglichte beispielsweise den Zugriff auf AutoCAD 2018 bis AutoCAD 2014. Das Ausführen mehrerer Versionen verbrauchte jedoch separate Lizenzen, es sei denn, die Lizenz stammte aus einer Industry Collection.
AutoCAD Mobile App
Ein Abonnement für AutoCAD umfasste die AutoCAD Mobile App, die Anwendern die Möglichkeit gab, ihre Projekte auch unterwegs zu bearbeiten.
Fehlerbehebung im Dialogfeld Farbe auswählen
Der Reiter „True Color“ im Dialogfeld „Farbe auswählen“ unterstützte nun korrekt die komma-separierte Eingabe von RGB-Farbwerten. Dies behob einen Fehler, der in AutoCAD 2017 eingeführt wurde, obwohl noch einige kleinere Probleme beim Wechsel zwischen den Tabs bestanden.
Entfernte Funktionen
Einige weniger genutzte oder sicherheitskritische Funktionen wurden in AutoCAD 2018 entfernt:
- SketchUp-Import: Das SketchUp-Importwerkzeug wurde entfernt, war aber weiterhin im Autodesk App Store verfügbar.
- BIM 360-Multifunktionsleiste: Die BIM 360-Multifunktionsleiste wurde entfernt; das Plug-in konnte von der Glue-Downloadseite heruntergeladen werden.
- i-drop: Die Unterstützung für i-drop wurde aufgrund der Verwendung von Technologien, die potenzielle Sicherheitsrisiken erhöhen könnten, entfernt.
Funktionen des AutoCAD 2017.1 Updates
Viele der im AutoCAD 2017.1 Update eingeführten Verbesserungen wurden in AutoCAD 2018 übernommen und weiterentwickelt.
Verbesserungen bei der Linientyp-Lückenauswahl
Das Verhalten von Linientyp-Lücken wurde verbessert, um komplexe und DGN-Linientypen zu unterstützen. Diese Funktion funktionierte nun mit allen Objekten, wie Polylinien mit Breite und Splines. Dadurch konnten Anwender komplexe und DGN-Linientypen auswählen oder an ihnen fangen, indem sie die Lücken zwischen den Geometrien anklickten.
PDF-Verbesserungen
Der Befehl PDFIMPORT ermöglichte den Import von PDF-Daten in AutoCAD als 2D-Geometrie, TrueType-Text und Bilder. Weitere Verbesserungen umfassten:
- Miniaturvorschauen: Die PDF-Import- und Anhangswerkzeuge zeigten Miniaturvorschauen von PDF-Dateien im Dialogfeld „Datei auswählen“ an.
- Textausrichtung: Probleme mit der Ausrichtung von gedrehtem TrueType-Text wurden behoben, wodurch keine auf dem Kopf stehenden Texte mehr erstellt wurden.
- Skalierung: Die Skalierung von PDF-Geometrie aus Layouts wurde verbessert; Geometrie wurde im Modellbereich auf reale Größe skaliert, wenn alle Ansichtsfenster den gleichen Maßstab hatten.
- Formulardaten: Eine bessere Unterstützung für Formulardaten beim Importieren von PDFs.
PDF-Dateien, die aus AutoCAD-Zeichnungen mit SHX-Text generiert wurden, speicherten den Text als geometrische Objekte. Der Befehl PDFSHXTEXT ermöglichte die Umwandlung der SHX-Geometrie zurück in Text, inklusive einer Option zur Verwendung der am besten passenden SHX-Schriftart. Der Befehl TXT2MTXT wurde ebenfalls verbessert, unter anderem mit einer Option zur Erzwingung eines einheitlichen Zeilenabstands. Die Systemvariable PDFSHXBESTFONT steuerte, ob beim Konvertieren importierter PDF-Geometrie in Text die am besten passende Schriftart oder die erste ausgewählte Schriftart verwendet wird, die den Erkennungsschwellenwert überschreitet.
Auswahl von Objekten außerhalb des Bildschirms
Sie konnten nun ein Auswahlfenster in einem Teil Ihrer Zeichnung beginnen und dann zu einem anderen Teil schwenken und zoomen, während die Auswahl der sich außerhalb des Bildschirms befindenden Objekte beibehalten wurde. Die Systemvariable SELECTIONOFFSCREEN steuerte die Auswahl von Objekten, die sich außerhalb des Bildschirms befinden.
Unterstützung für hochauflösende (4K) Monitore
Benutzeroberflächenelemente wie der Cursor, die Navigationsleiste und das UCS-Symbol wurden auf hochauflösenden (4K) Monitoren korrekt angezeigt. Die meisten Dialogfelder, Paletten und Symbolleisten passten sich korrekt an die Windows-Einstellung für die Anzeigeskalierung an. Für beste Ergebnisse wurde Windows 10 und eine DX11-fähige Grafikkarte empfohlen.
3D-Grafikleistung
Zusätzliche Leistungsverbesserungen wurden bei der Verwendung von 3DORBIT sowie beim Schwenken und Zoomen mit den 3D-Visualisierungsstilen „Wireframe“, „Realistic“ und „Shaded“ erzielt. Für beste Ergebnisse wurde ein 64-Bit-System und eine kompatible Grafikkarte empfohlen. Der neue Befehl REGEN3 regenerierte die Ansichten in einer Zeichnung, um Anomalien in der Anzeige von 3D-Volumenkörpern und -Oberflächen zu beheben.
AutoCAD 2018.1 Update
Das AutoCAD 2018.1 Update brachte weitere Verbesserungen, die hauptsächlich Abonnenten und Kunden mit Wartungsplan zur Verfügung standen.
Ansichten und Ansichtsfenster
Verbesserungen im AutoCAD 2018.1 Update erleichterten die Arbeit mit benannten Ansichten und Layout-Ansichtsfenstern erheblich. Ein neues „Benannte Ansichten“-Panel wurde der Registerkarte „Ansicht“ der Multifunktionsleiste hinzugefügt, mit Werkzeugen zum einfachen Erstellen, Wiederherstellen und Bearbeiten benannter Ansichten. Die Funktion „Ansicht einfügen“ zeigte alle benannten Modellansichten der Zeichnung als Galerie mit Miniaturvorschauen oder als einfache Liste an.

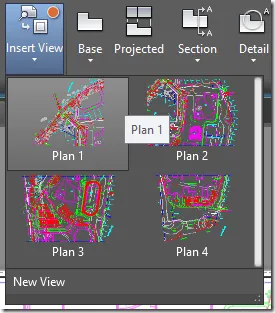

Miniaturvorschauen von Modellansichten zur einfachen Auswahl und Platzierung im Layout
Wählen Sie einfach eine Ansicht aus der Galerie aus und platzieren Sie sie auf Ihrem Layout. Das Ergebnis entspricht dem mehrstufigen Prozess des Erstellens eines Layout-Ansichtsfensters, dessen Aktivierung, der Auswahl einer Ansicht, der Einstellung des Maßstabs, der Größenänderung des Ansichtsfensters und dessen Sperrung. Nun konnten Sie dies in einem einzigen Schritt tun, was Ihnen ermöglichte, sehr schnell viele Ansichten hinzuzufügen.
Die Griffe der Ansichtsfenster wurden ebenfalls verbessert. Sie konnten den Maßstab eines Papierbereichs-Ansichtsfensters jederzeit ändern oder es verschieben, indem Sie es auswählen und dann den Verschiebe- oder den dreieckigen Skalierungsgriff verwenden.

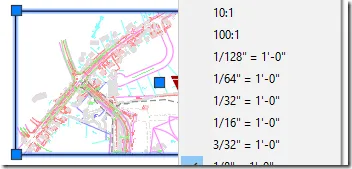

Ansichtsfenster mit Skalierungs- und Verschiebegriffen zur einfachen Bearbeitung
Überschreibungen von Layereigenschaften
Verbesserungen im Layer-Manager und anderen Layer-Steuerelementen erleichterten das Identifizieren von Überschreibungen und deren Wiederherstellung auf die Standardwerte. Der Layer-Eigenschaften-Manager enthielt ein neues Statussymbol, das anzeigte, wann ein XRef-Layer Überschreibungen enthielt.
Layer-Eigenschaften-Manager mit Status-Icon für XRef-Layer-Überschreibungen
Ein neuer Umschalter im Layer-Eigenschaften-Manager erleichterte die Identifizierung von XRef-Layer-Überschreibungen, indem er Layern und Eigenschaften mit Überschreibungen eine Hintergrundfarbe zuwies.

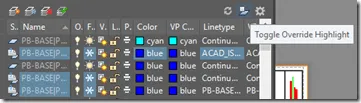

Layer-Eigenschaften-Manager mit farbiger Markierung für Layer mit Überschreibungen
Um die Identifizierung von XRef-Layern mit Überschreibungen weiter zu unterstützen, wurde ein neuer XRef-Überschreibungs-Layerfilter verfügbar. Ein Rechtsklick-Menü ermöglichte das einfache Zurücksetzen beliebiger oder aller XRef-Layereigenschaften auf ihre ursprünglichen Werte. Die Systemvariable VISRETAINMODE speicherte die verschiedenen Layer-Eigenschaftsoptionen.
Verbesserte 3D-Navigationsleistung
Die Navigationsgeschwindigkeit von 3D-Modellen, insbesondere bei den gängigsten visuellen Stilen, verbesserte sich im AutoCAD 2018.1 Update weiterhin. Die 3D-Grafikleistung für die visuellen Stile „Wireframe“, „Realistic“ und „Shaded“ erhöhte sich signifikant. Messungen ergaben eine mediane FPS-Leistungssteigerung von 175 % im Vergleich zu AutoCAD 2017 und 37 % im Vergleich zu AutoCAD 2018 vor dem Update.
Unterstützung für hochauflösende (4K) Monitore
Die Unterstützung für hochauflösende Monitore wurde im AutoCAD 2018.1 Update weiter verbessert. Über 200 Dialogfelder und andere Benutzeroberflächenelemente wurden aktualisiert, um die bestmögliche Anzeige auf 4K-Displays und höher zu gewährleisten.
Leistungsverbesserungen
Plot und Preview boten signifikante Leistungsverbesserungen für Zeichnungen mit fehlenden SHX-Schriftarten.
Behobene Fehler
Eine Reihe von Fehlern wurde behoben, darunter gelegentliche Abstürze beim Wechseln des visuellen Stils auf 3D nach Verwendung des PDFCLIP-Befehls oder beim Speichern in älteren Dateiformaten.
API und mehr für Programmierer
AutoCAD 2018 stellte eine binäre ObjectARX-Breaking-Version dar, was bedeutete, dass Anwendungen, die unter AutoCAD 2017 funktionierten, möglicherweise unter AutoCAD 2018 nicht mehr funktionsfähig waren. Dies hing vom verwendeten API-Typ ab. Für ObjectARX-Anwendungen (C++, .arx-Apps) war eine Neukompilierung mit Visual Studio 2015 erforderlich. Für .NET-Anwendungen mussten einige Apps neu kompiliert werden, wenn sie auf APIs zugriffen, die in dieser Version geändert wurden. Die meisten LISP- und VBA-Anwendungen sollten ohne Änderungen funktionieren.
Systemanforderungen für AutoCAD 2018
Für einen reibungslosen AutoCAD 2018 Studentenversion Download und eine effiziente Nutzung sind die richtigen Systemanforderungen entscheidend. AutoCAD 2018 hatte spezifische Hardware- und Softwareanforderungen, die eine optimale Leistung gewährleisteten.
| Systemanforderungen für AutoCAD 2018 | |
|---|---|
| Betriebssystem | – Microsoft® Windows® 7 SP1 (32-Bit & 64-Bit) – Microsoft Windows 8.1 mit Update KB2919355 (32-Bit & 64-Bit) – Microsoft Windows 10 (nur 64-Bit) |
| CPU-Typ | 32-Bit: 1 Gigahertz (GHz) oder schnellerer 32-Bit (x86) Prozessor 64-Bit: 1 Gigahertz (GHz) oder schnellerer 64-Bit (x64) Prozessor |
| Arbeitsspeicher | 32-Bit: 2 GB (4 GB empfohlen) 64-Bit: 4 GB (8 GB empfohlen) |
| Bildschirmauflösung | Konventionelle Displays: 1360 x 768 (1920 x 1080 empfohlen) mit True Color Hochauflösende & 4K-Displays: Auflösungen bis 3840 x 2160 werden auf Windows 10, 64-Bit-Systemen (mit fähiger Grafikkarte) unterstützt |
| Grafikkarte | Windows-Grafikkarte fähig zu 1360 x 768 mit True Color-Fähigkeiten und DirectX® 9 ¹. DirectX 11-kompatible Karte empfohlen.¹ DirectX 9 empfohlen vom unterstützten OS |
| Festplattenspeicher | Installation 4.0 GB |
| Browser | Windows Internet Explorer® 11 oder höher |
| Netzwerk | Bereitstellung über den Bereitstellungsassistenten. Der Lizenzserver und alle Arbeitsstationen, die Anwendungen ausführen, die von der Netzwerklizenzierung abhängig sind, müssen das TCP/IP-Protokoll ausführen. |
| Zeigegerät | MS-Mouse-konform |
| Digitalisierer | WINTAB-Unterstützung |
| Medien (DVD) | Download oder Installation von DVD |
| ToolClips Media Player | Adobe Flash Player v10 oder höher |
| .NET Framework | .NET Framework Version 4.6 |
Zusätzliche Anforderungen für große Datensätze, Punktwolken und 3D-Modellierung
Für anspruchsvollere Aufgaben wie die Arbeit mit großen Datensätzen, Punktwolken oder 3D-Modellierung empfahl Autodesk höhere Spezifikationen:
| Zusätzliche Anforderungen | |
|---|---|
| Arbeitsspeicher | 8 GB RAM oder mehr |
| Festplattenspeicher | 6 GB freier Festplattenspeicher verfügbar, Installationsanforderungen nicht inbegriffen |
| Grafikkarte | 1920 x 1080 oder größere True Color-Videografikkarte; 128 MB VRAM oder mehr; Pixel Shader 3.0 oder höher; Direct3D®-fähige Workstation-Grafikkarte. |
Es wurde empfohlen, 64-Bit-Betriebssysteme zu verwenden, wenn Sie mit großen Datensätzen, Punktwolken und 3D-Modellierung arbeiten, und diese waren erforderlich, wenn Sie die Modelldokumentation oder Punktwolken verwendeten. Für den professionellen Einsatz waren generell bessere Hardware-Spezifikationen als die Mindestanforderungen ratsam.
Fazit
AutoCAD 2018 und seine Updates brachten eine Fülle von Verbesserungen und neuen Funktionen mit sich, die die Effizienz, Sicherheit und Benutzerfreundlichkeit der Software erheblich steigerten. Von grundlegenden Dateiformat-Updates über Leistungssteigerungen beim Speichern und bei der visuellen Darstellung bis hin zu erweiterten Möglichkeiten für externe Referenzen und die Unterstützung von 4K-Monitoren – diese Version war ein wichtiger Schritt in der Entwicklung von CAD-Software. Für alle, die einen AutoCAD 2018 Studentenversion Download in Erwägung ziehen, ist es unerlässlich, die hier beschriebenen Funktionen und die detaillierten Systemanforderungen zu berücksichtigen. Eine sorgfältige Vorbereitung Ihres Systems stellt sicher, dass Sie das volle Potenzial von AutoCAD 2018 ausschöpfen können und ein reibungsloses Lernerlebnis oder Arbeitsumfeld genießen. Stellen Sie sicher, dass Ihre Hardware den Anforderungen entspricht, um die leistungsstarken Funktionen dieser Software optimal nutzen zu können.
