Die digitale Welt entwickelt sich ständig weiter, und mit ihr die Anforderungen an Softwarelösungen wie AutoCAD. Insbesondere die Umstellung auf 64-Bit-Architekturen war ein bedeutender Schritt, der sowohl Herausforderungen als auch immense Vorteile mit sich brachte. Für Nutzer und Entwickler, die sich mit AutoCAD 2007 64-Bit und dessen Kompatibilität auseinandersetzen, bietet dieser Artikel einen tiefgehenden Einblick in die Migration und die Auswirkungen auf bestehende Anwendungen. Wir beleuchten, wie Anwendungen, die ursprünglich für AutoCAD 2007 entwickelt wurden, im 64-Bit-Umfeld der nachfolgenden Versionen funktionieren, und welche Anpassungen für eine reibungslose Integration notwendig sind.
Binäre Kompatibilität: Der Übergang von AutoCAD 2007 zu 2008
Eine der wichtigsten Nachrichten für Entwickler war die Ankündigung, dass AutoCAD 2008 eine binär kompatible Version zu AutoCAD 2007 darstellt. Dies bedeutet, dass Anwendungen, die für AutoCAD 2007 entwickelt wurden, in der Regel auch mit AutoCAD 2008 funktionieren sollten. Diese Kompatibilität ist ein entscheidender Faktor, der den Migrationsaufwand erheblich reduzierte und Entwicklern eine einfachere Anpassung an neue Produktgenerationen ermöglichte. Die Hauptherausforderung für eine reibungslose Funktion bestand lediglich in der Aktualisierung von Installationsprogrammen, um die neuen Registrierungspfade für das bedarfsgesteuerte Laden von Schlüsseln und ähnlichem zu berücksichtigen, die sich unter “R17.1” befanden. Diese binäre Kompatibilität war ein Segen für viele Softwareanbieter, da sie eine schnelle Anpassung an die neue Version ermöglichte.
Die Ära des 64-Bit AutoCAD: Mehr Leistung, größere Datenmengen
Ein Wendepunkt in der Entwicklung von AutoCAD war die Einführung einer 64-Bit-Version des Produkts. Während sich die 64-Bit-Version von AutoCAD 2008 in ihrem Verhalten weitgehend identisch zur 32-Bit-Version zeigte, bot sie den Anwendern die Möglichkeit, mit wesentlich größeren Datensätzen zu arbeiten. Dies war ein enormer Fortschritt, insbesondere für Projekte mit komplexen Modellen und umfangreichen Zeichnungen, bei denen der verfügbare Arbeitsspeicher der 32-Bit-Architektur oft eine Einschränkung darstellte. Die native Unterstützung von 64-Bit-Betriebssystemen eröffnete neue Dimensionen für die Leistungsfähigkeit und Kapazität der Software.
Anfangs wurden separate 32-Bit- und 64-Bit-Versionen von AutoCAD 2008 zum Download angeboten. Der Plan war jedoch, eine einzige DVD auszuliefern, die automatisch die passende Version – 32-Bit auf unterstützten 32-Bit-Betriebssystemen und 64-Bit auf unterstützten 64-Bit-Systemen – installieren würde. Diese Strategie vereinfachte den Bereitstellungsprozess für Endbenutzer erheblich.
Auswirkungen auf die Anwendungsentwicklung: VBA und ObjectARX
Die Umstellung auf eine 64-Bit-Plattform hatte unweigerlich Auswirkungen auf die Entwicklung von Drittanbieteranwendungen. Während einige Programmierschnittstellen (APIs) weitgehend unberührt blieben, erforderten andere Anpassungen.
VBA (Visual Basic for Applications)
Eine der Herausforderungen betraf die Verwendung von VBA. Da VBA nicht als 64-Bit-Komponente verfügbar war, wurde 64-Bit AutoCAD so konzipiert, dass es VBA-Anwendungen in einem separaten 32-Bit-Prozess ausführt. Dies hatte zwar den Vorteil, dass bestehende VBA-Anwendungen weiterhin genutzt werden konnten, führte jedoch zu gewissen Leistungseinbußen, die Entwickler bei der Planung und Optimierung ihrer Anwendungen berücksichtigen mussten.
ObjectARX und andere APIs: Ein kurzer Überblick
Die Auswirkungen auf den Code zur Unterstützung der 64-Bit-Plattform lassen sich wie folgt zusammenfassen:
- LISP: Keine Auswirkungen – weder für LSP- noch für FAS-Dateien.
- .NET: Keine Auswirkungen – Assemblies sind plattformunabhängig.
- VBA: Einige Auswirkungen – kleinere Codeänderungen und Leistungseinschränkungen.
- ObjectARX: Einige Auswirkungen – kleinere Codeänderungen erforderlich.
Die gute Nachricht ist, dass die notwendigen Änderungen im ObjectARX-Code zur Unterstützung von 64-Bit tatsächlich sehr gering waren. Zahlreiche Datentypen wurden polymorph, was bedeutet, dass ihr zugrunde liegender Datentyp von der Plattform abhängt.

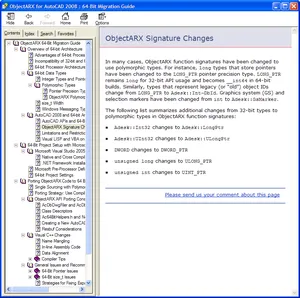

Screenshot des 64-Bit ObjectARX Migrationsleitfadens
Detailbetrachtung: ObjectARX 64-Bit Migration
Für eine tiefere Analyse der notwendigen Änderungen im ObjectARX-Code zur Unterstützung von 64-Bit-Architekturen ist ein Blick in den Migrationsleitfaden unerlässlich. Dieser Leitfaden, der Teil des 64-Bit ObjectARX SDKs ist, beleuchtet detailliert die Modifikationen an den Funktionssignaturen. In vielen Fällen wurden ObjectARX-Funktionssignaturen angepasst, um polymorphe Typen zu verwenden. Beispielsweise wurden long-Typen, die Zeiger speichern, in den Zeiger-Präzisionstyp LONG_PTR geändert. LONG_PTR bleibt für die 32-Bit-API-Nutzung long und wird in 64-Bit-Builds zu __int64. Ähnlich ändern sich Typen, die ältere Objekt-IDs darstellen, von LONG_PTR zu Adesk::Int-DbId. Grafiksystem (GS)- und Auswahlmarker wurden von int zu Adesk::GsMarker geändert.
Die folgende Liste fasst zusätzliche Änderungen von 32-Bit-Typen zu polymorphen Typen in ObjectARX-Funktionssignaturen zusammen:
Adesk::Int32ändert sich zuAdesk::LongPtrAdesk::UInt32ändert sich zuAdesk::ULongPtrDWORDändert sich zuDWORD_PTRunsigned longändert sich zuULONG_PTRunsigned intändert sich zuUINT_PTR
Dieser umfassende Leitfaden mag auf den ersten Blick komplex erscheinen, doch die Erfahrungen derer, die ihre ObjectARX-Anwendungen auf 64-Bit portiert haben, zeigen, dass der Prozess in den meisten Fällen unkompliziert war. Die Änderungen sind zwar spezifisch, aber die Implementierung erfordert oft nur geringfügige Anpassungen im Code.
Praktische Einblicke und Ressourcen zur Migration
Um Entwicklern eine Vorstellung von den tatsächlichen Änderungen zu geben, sind hier einige repräsentative Momentaufnahmen von Unterschieden zwischen den Beispielen der 2007 und 2008 SDKs:

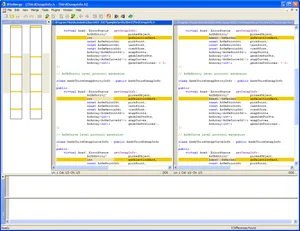

Vergleich der SDKs 2007 und 2008 mit WinMerge (Beispiel 1)

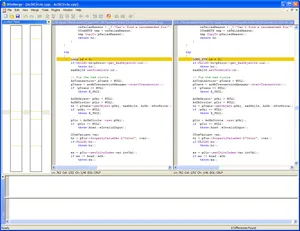

Vergleich der SDKs 2007 und 2008 mit WinMerge (Beispiel 2)

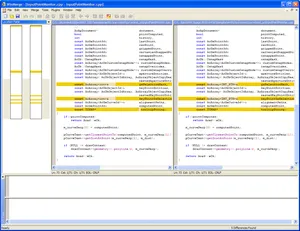

Vergleich der SDKs 2007 und 2008 mit WinMerge (Beispiel 3)
Diese Beispiele verdeutlichen, dass die Änderungen oft klar definiert und mit Tools wie WinMerge leicht identifizierbar sind. Für eine detailliertere Betrachtung der Migrationsanforderungen, einschließlich spezifischer Informationen zu VBA und ObjectARX, standen Entwicklern umfassende Präsentationen zur Verfügung, wie beispielsweise “AutoCAD 2008 – 64-bit Porting Considerations”. Diese Ressourcen waren und sind entscheidend für eine erfolgreiche Umstellung.
Fazit: Die Bedeutung der 64-Bit-Migration für AutoCAD 2007 Anwender und Entwickler
Die Einführung der 64-Bit-Version von AutoCAD, beginnend mit AutoCAD 2008 und seiner engen Kompatibilität zu AutoCAD 2007, stellte einen fundamentalen Fortschritt dar. Sie ermöglichte es Anwendern, mit wesentlich größeren und komplexeren Projekten zu arbeiten, und bot Entwicklern eine klare Roadmap für die Anpassung ihrer Anwendungen. Trotz der notwendigen Codeänderungen, insbesondere im Bereich ObjectARX und VBA, hat sich die Migration auf 64-Bit als ein beherrschbarer Prozess erwiesen. Die Vorteile in Bezug auf Leistung und Datenkapazität überwiegen die anfänglichen Anpassungsbemühungen bei Weitem.
Wenn Sie noch Anwendungen aus der Ära von AutoCAD 2007 64-Bit oder neueren 64-Bit-Versionen pflegen oder entwickeln, ist es entscheidend, die hier besprochenen Migrationsaspekte zu verstehen. Bleiben Sie auf dem Laufenden über die neuesten Entwicklungen und nutzen Sie die verfügbaren Ressourcen, um das volle Potenzial der 64-Bit-Architektur in Ihren AutoCAD-Anwendungen auszuschöpfen. Ihr Feedback zu solchen Ressourcen hilft uns, weiterhin wertvolle Informationen für die Entwickler-Community bereitzustellen.
