Die additive Fertigung revolutioniert die Art und Weise, wie Produkte entwickelt und hergestellt werden. Um das volle Potenzial dieser Technologie auszuschöpfen, benötigen Designer und Ingenieure leistungsstarke Werkzeuge, die den gesamten Prozess von der Designvorbereitung bis zur fertigen Komponente nahtlos unterstützen. 3DXpert für SOLIDWORKS ist eine solche Lösung, die speziell entwickelt wurde, um den Übergang von nativen SOLIDWORKS-Daten zur additiven Fertigung zu vereinfachen und zu optimieren. Dieses Plugin integriert sich direkt in Ihre vertraute SOLIDWORKS-Umgebung und bietet einen direkten Pfad zur additiven Fertigung, indem es die Vorbereitung, Optimierung und Modifikation Ihrer Designs ermöglicht.
Was ist 3DXpert für SOLIDWORKS?
3DXpert für SOLIDWORKS ist ein Add-In, das nahtlos in Ihre SOLIDWORKS-Software integriert wird. Es nimmt Ihre nativen SOLIDWORKS-Konstruktionsdaten auf und importiert sie in die Arbeitsumgebung von 3DXpert. Dies ermöglicht es Ihnen, Ihr Design schnell und effizient für die additive Fertigung vorzubereiten. Anstatt Ihre Daten in separate Software exportieren und importieren zu müssen, was oft zu Datenverlust oder -verfälschung führen kann, bietet 3DXpert einen direkten und konsistenten Workflow. Sie können Ihre Modelle direkt in SOLIDWORKS bearbeiten und optimieren und dann mit 3DXpert nahtlos in den additiven Fertigungsprozess überführen.
Zugriff und Systemanforderungen
Um 3DXpert für SOLIDWORKS nutzen zu können, benötigen Sie eine aktive Abonnementlizenz von SOLIDWORKS Professional. Darüber hinaus muss Ihr PC bestimmte Mindestanforderungen erfüllen, um eine reibungslose Leistung zu gewährleisten. Dazu gehören ein Prozessor mit mindestens 4 Kernen, 16 GB RAM und eine Grafikkarte, die OpenGL 3.3 unterstützt und über mindestens 1 GB Speicher verfügt. Diese Spezifikationen stellen sicher, dass Sie die rechenintensiven Aufgaben der Designoptimierung und Druckvorbereitung effizient durchführen können.
Sie können 3DXpert für SOLIDWORKS hier herunterladen.
Leistungsfähigkeit von 3DXpert
Nachdem Ihr Bauteil in 3DXpert übertragen wurde, können Sie sofort mit der Überprüfung der Druckbarkeit beginnen. Die Software ermöglicht es Ihnen, vordefinierte Parameter wie Wandstärken, minimale Lochgrößen und Abstände zu überprüfen, um sicherzustellen, dass Ihr Design den Anforderungen des gewählten 3D-Druckverfahrens entspricht.
Überprüfung der Druckbarkeit eines 3D-Modells mit 3DXpert.
Überprüfung der Druckbarkeit und Messungen
Die integrierten Werkzeuge zur Überprüfung der Druckbarkeit sind entscheidend, um kostspielige Fehler im Druckprozess zu vermeiden. Sie können kritische Abmessungen und Toleranzen präzise messen, um sicherzustellen, dass Ihr Bauteil den Spezifikationen entspricht.

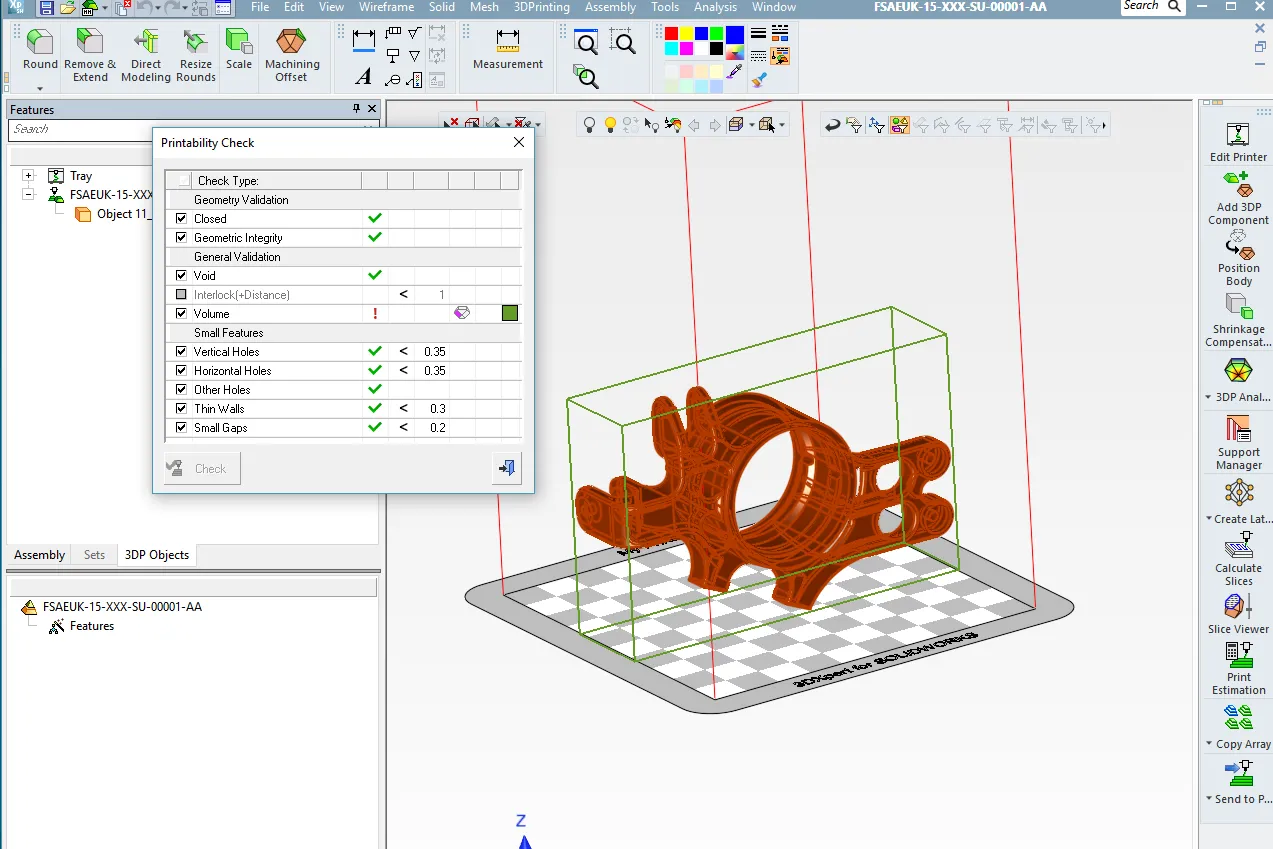

Messwerkzeuge in 3DXpert zur genauen Vermessung von Bauteilen.
Optimierung der Bauteilausrichtung
Ein weiterer wichtiger Schritt ist die Optimierung der Bauteilausrichtung auf der Bauplattform. Durch die richtige Ausrichtung können Sie den Bedarf an Stützstrukturen minimieren, die Bauplattform effizienter nutzen und die Druckzeit reduzieren. 3DXpert bietet intuitive Werkzeuge, um die optimale Ausrichtung zu finden und visuell darzustellen.

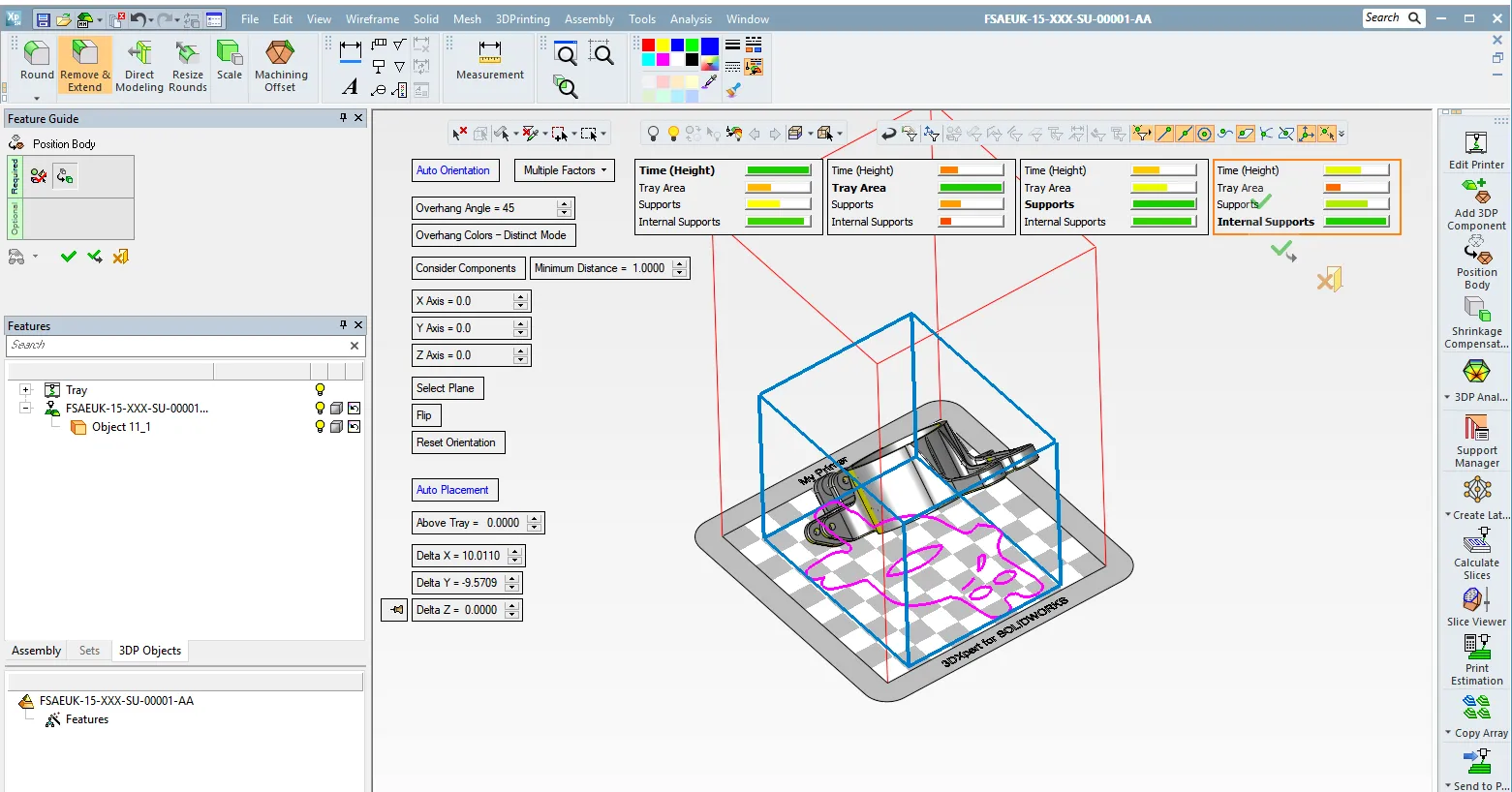

Optimierung der Bauteilausrichtung zur Reduzierung von Stützstrukturen und Druckzeit.
Geometrische Modifikation
Nachdem die gewünschte Ausrichtung erreicht ist, können Sie die Geometrie weiter modifizieren, um sie an Ihre spezifischen Fertigungsanforderungen anzupassen. Dies kann das Schließen kleiner Löcher, die für eine spätere präzise Bohrung vorgesehen sind, oder das Hinzufügen von Materialaufmaßen für Bereiche, die bearbeitet oder Gewinde benötigen, umfassen.

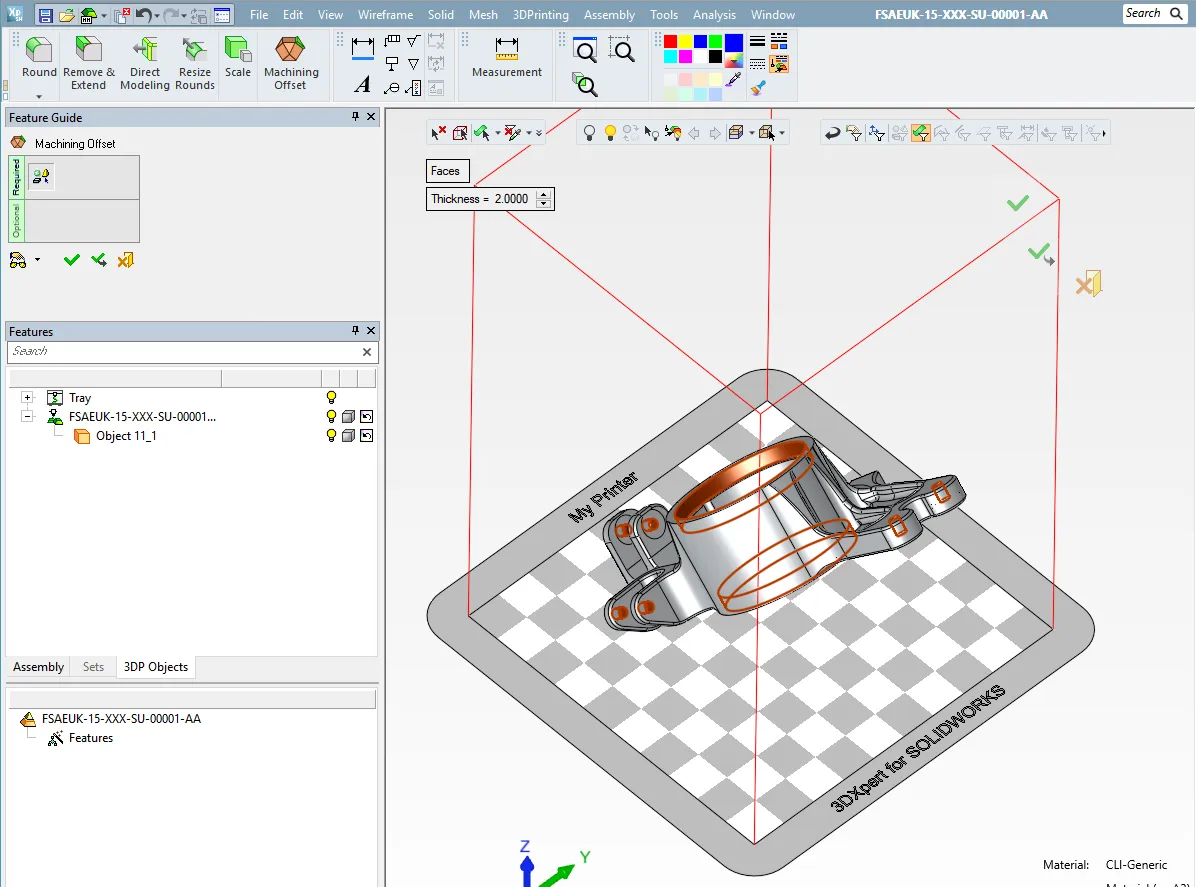

Modifikation der Bauteilgeometrie zur Anpassung an Fertigungsanforderungen.
Erstellung von Stützstrukturen
Die Erstellung von Stützstrukturen ist ein wesentlicher Bestandteil des additiven Fertigungsprozesses. 3DXpert vereinfacht diesen Schritt, indem es Bereiche, die Unterstützung benötigen, automatisch erkennt oder manuelle Anpassungen ermöglicht. Sie können aus verschiedenen Vorlagen und Einstellungen wählen, um die für Ihr Bauteil am besten geeigneten Stützstrukturen zu generieren.

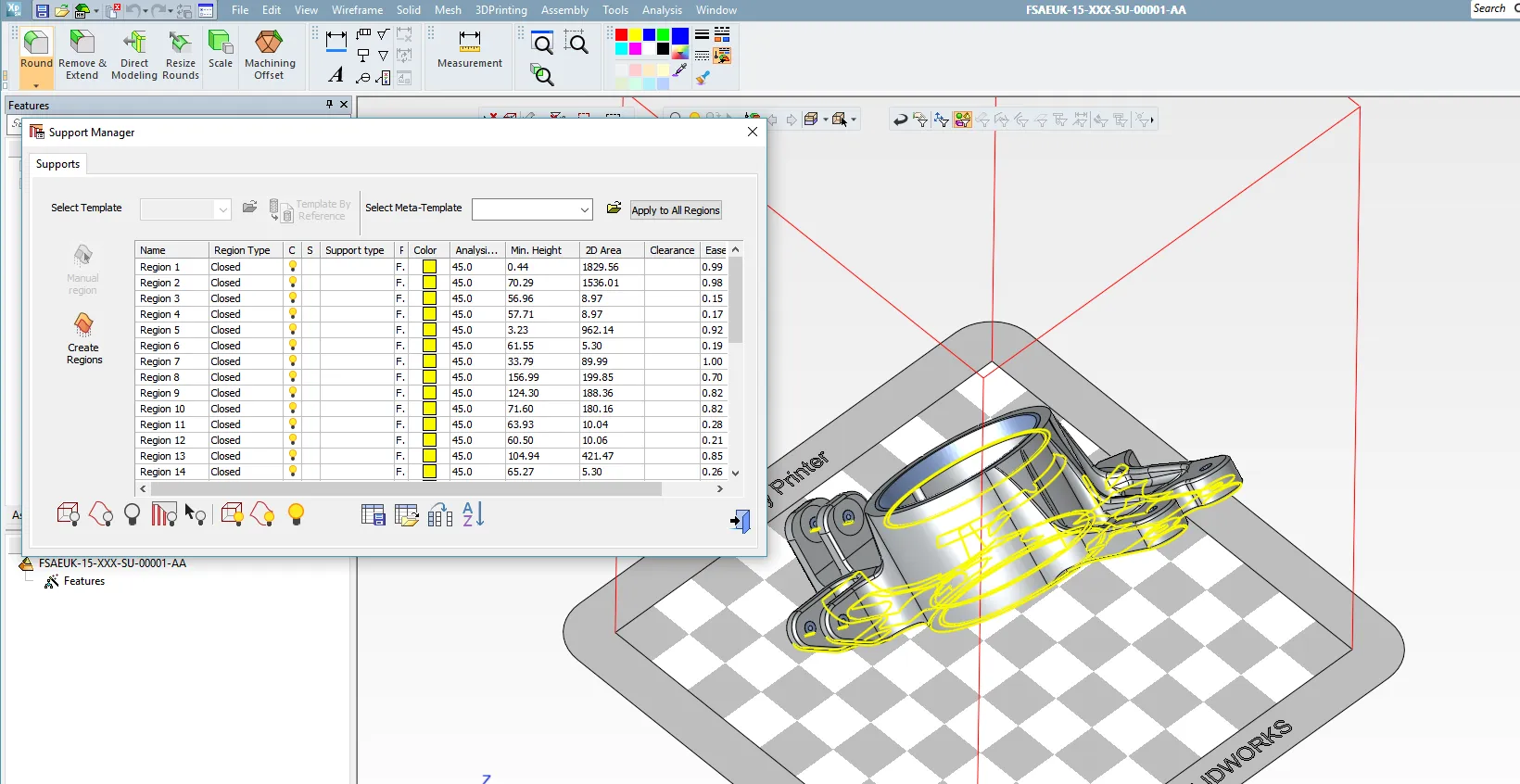

Automatisierte und manuelle Erstellung von Stützstrukturen mit dem Support Manager.
Gitterstrukturen und Entwässerungslöcher
Um das Materialverbrauch zu minimieren und das Gewicht des Bauteils zu reduzieren, können Gitterstrukturen in die interne Geometrie eingefügt werden. Diese können in Echtzeit grafisch dargestellt werden. Darüber hinaus können Entwässerungslöcher hinzugefügt werden, um sicherzustellen, dass kein Material in Hohlräumen eingeschlossen wird, was besonders bei Pulverbettverfahren wichtig ist.

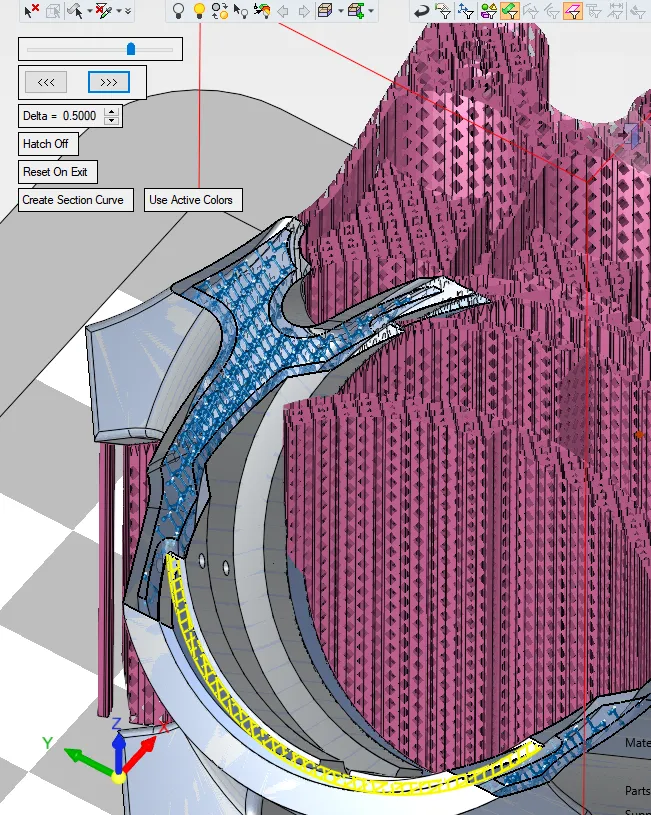

Hinzufügen von Gitterstrukturen und Entwässerungslöchern zur Materialeinsparung und Prozessoptimierung.
Druckvorbereitung und Zeitabschätzung
Sobald die Bauteilgeometrie für den Druck optimiert ist, kann das Druckbett eingerichtet werden, um mehrere Teile gleichzeitig zu drucken. 3DXpert liefert Echtzeitschätzungen für Materialvolumen, Kosten und Druckzeit. Nach Abschluss dieser Schritte können die Slicing-Daten berechnet und überprüft werden, bevor sie an den Drucker gesendet werden.

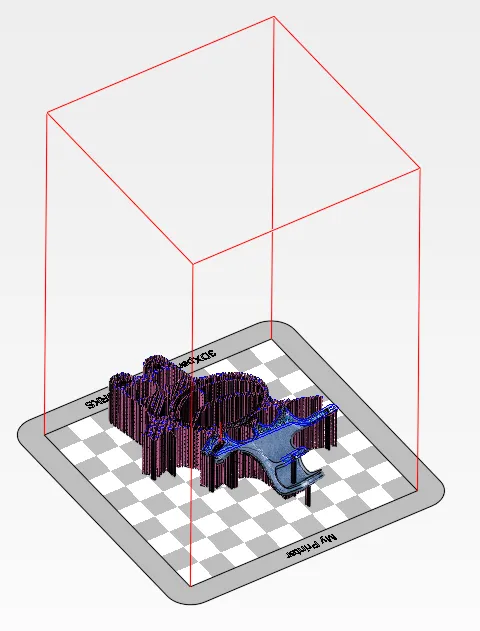

Einrichtung des Druckbetts für den Mehrfachteil-Druck mit Echtzeit-Schätzungen.
Ausgabegeometrie
Schließlich können Sie Ihre optimierte Geometrie für den 3D-Druck ausgeben. 3DXpert unterstützt verschiedene gängige Dateiformate wie CLI, Mesh-Dateien oder 3MF, sodass Sie sicher sein können, dass Ihre Daten mit Ihrem Drucker kompatibel sind.
Produktfähigkeiten und Editionen
3DXpert für SOLIDWORKS ist in verschiedenen Editionen erhältlich, um den unterschiedlichen Anforderungen von Anwendern gerecht zu werden. Die Standard Edition ist in SOLIDWORKS enthalten und bietet grundlegende Funktionen für die additive Fertigung. Für erweiterte Anforderungen und komplexere Workflows kann diese zur PRO Edition aufgerüstet werden, die zusätzliche leistungsstarke Werkzeuge und Funktionen bietet.

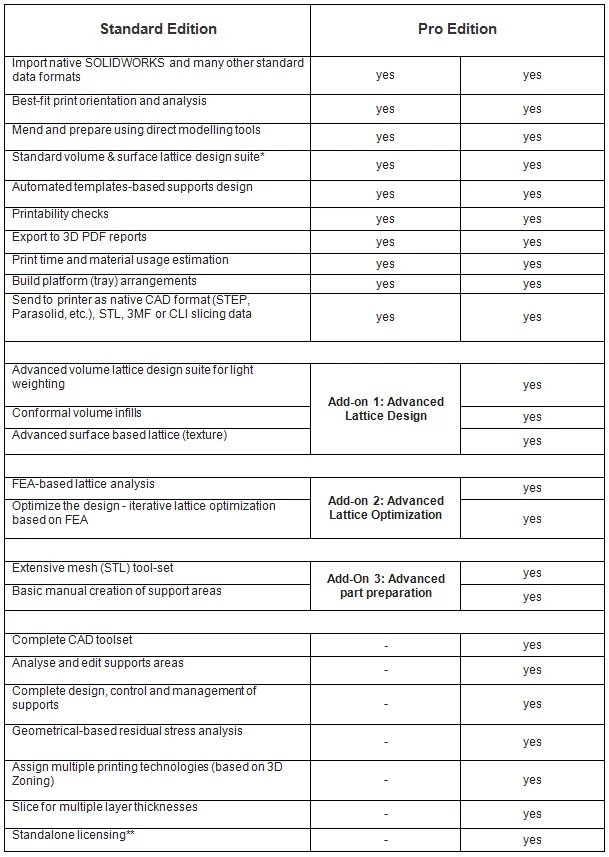

Übersicht über die Produktfähigkeiten von 3DXpert für SOLIDWORKS.
Die kontinuierliche Weiterentwicklung und der Fokus auf Benutzerfreundlichkeit machen 3DXpert zu einem unverzichtbaren Werkzeug für alle, die die Vorteile der additiven Fertigung mit SOLIDWORKS voll ausschöpfen möchten.
