CAD (Computer-Aided Design oder Computer-Aided Drafting, je nachdem, wen man fragt) ist eine Technologie, die entwickelt wurde, um die Spezifikationen für reale Objekte zu erleichtern. Ganz gleich, ob das Objekt, das Sie bauen, ein Haus, ein Auto, eine Brücke oder ein Raumschiff ist, die Wahrscheinlichkeit ist hoch, dass es seinen Anfang in einem CAD-Programm irgendeiner Art genommen hat. Die Komplexität moderner digitaler Geschäftsprozesse erfordert oft spezialisierte Werkzeuge und robuste digitale Geschäftsprozesse sind der Schlüssel zum Erfolg in vielen Branchen.
Unter den bekanntesten CAD-Programmen ist AutoDesk’s AutoCAD, doch es gibt viele andere, proprietäre und quelloffene, auf dem Markt. Wie schlagen sich also die Open-Source-Alternativen zu AutoCAD? Die Antwort hängt davon ab, wie Sie sie verwenden möchten.
Seien wir ehrlich und direkt: Wenn Sie einen direkten Ersatz für Ihr bestehendes CAD-Programm suchen, der identische Funktionen und Arbeitsabläufe bietet, ohne Änderungen an Ihren Prozessen vorzunehmen, werden Sie enttäuscht sein. Aber ich würde argumentieren, dass der Grund für Ihre Enttäuschung nichts mit der Lizenzierung des Produkts zu tun hat – direkte Ersatzlösungen für komplexe Programme mit langjährigen Nutzern, die spezifische Bedürfnisse und Erwartungen an ihre Software haben, sind schwierig zu finden.
Der Trick, um zu entscheiden, ob eine Ersatzsoftware, ob offen oder geschlossen, eine gute Wahl für Sie ist, besteht darin, genau herauszufinden, was Ihre Bedürfnisse sind. Die Situation ist nicht anders, als wenn jemand, der darauf besteht, Photoshop zu “brauchen”, es nur zum Zeichnen einiger geometrischer Formen und zum Entfernen des Rote-Augen-Effekts von Fotos verwendet; was er wirklich braucht, ist ein Grafikbearbeitungswerkzeug, das diese spezifischen Funktionen ersetzen kann. Ob es alle Vorzüge des Originals hat, ist irrelevant, wenn diese Funktionen zwar bezahlt, aber ungenutzt bleiben.
Meine persönliche Reise durch Open-Source-CAD-Programme war nicht anders. Ich habe während meines Studiums kurz mit AutoCAD gearbeitet, und als ich mit dem Zeichnen dreidimensionaler Pläne experimentieren wollte, war es so ziemlich alles, was ich kannte. Aber das allein machte AutoCAD nicht zur besten Wahl. Während ich immer mehr Software in meinem Leben durch Open-Source-Optionen ersetzt habe, erwies sich Blender als ebenso gut für meine 3D-Modellierungsbedürfnisse, sei es beim Spielen mit Modellen für einen 3D-Drucker oder beim Betrachten von Landschaften, die aus anderen Programmen exportiert wurden. Und für die relativ einfache Aufgabe der Planung meiner Gartenbauprojekte war Sweet Home 3D eine ausgezeichnete Open-Source-Alternative. Wenn Ihre Bedürfnisse etwas spezifischer sind und Sie wirklich ein dediziertes CAD-Programm benötigen, sind hier großartige Open-Source-Optionen, die Sie in Betracht ziehen sollten:
SALOME: Industrielles Design und Simulation
Die SALOME-Plattform ist eine Anwendung und ein Framework, das sich für industrielles Design und Simulation eignet. Es ist ein Nebenprojekt des 3D-Kraftpakets OpenCascade und wird von ernsthaften Industrieanwendern genutzt. SALOME integriert ein CAD- und CAE-Modellierungstool mit industriellen Netzgenerierungsalgorithmen und fortschrittlicher 3D-Visualisierung. Der Geometrie-Editor kann STEP-, BREP-, IGES-, STL- und XAO-Dateien importieren, und sein Mesh-Editor kann UNIV, MED, GGNS, SAUV und weitere importieren. Es verfügt über eine integrierte Python-Unterstützung, was es für Entwickler besonders attraktiv macht, eigene Erweiterungen oder Automatisierungen zu implementieren.
Wie bei allen anderen CAD-Anwendungen auf dieser Liste ist es Open Source. Das bedeutet, dass interne Entwickler, die Plugins dafür erstellen, sich nicht mit einer klobigen API auseinandersetzen müssen. Sie haben direkten Zugriff auf die Codebasis, was eine hohe Flexibilität und Anpassbarkeit ermöglicht. Dies ist ein entscheidender Vorteil für Unternehmen, die spezifische Anforderungen haben oder ihre Arbeitsabläufe optimieren möchten, ohne auf proprietäre Lösungen angewiesen zu sein.

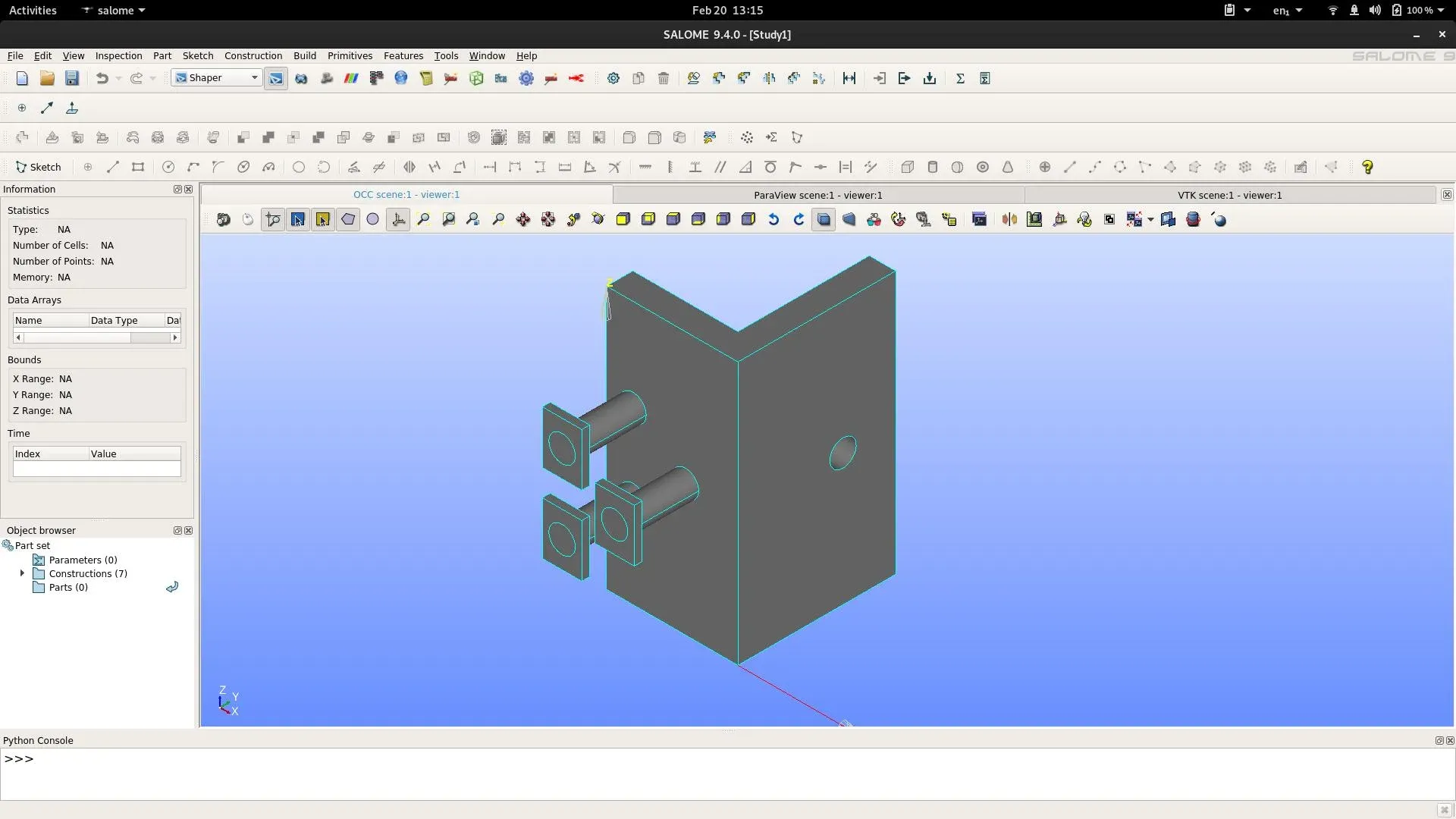

SALOME Desktop Client: Eine intuitive Benutzeroberfläche zur Modellierung und Simulation
BRL-CAD: Ein Veteran der Open-Source-CAD-Welt
BRL-CAD ist ein plattformübergreifendes CAD-Tool, dessen Ursprünge bis ins Jahr 1979 zurückreichen, obwohl es 25 Jahre dauern sollte, bis der Quellcode unter einer Open-Source-Lizenz veröffentlicht wurde. Tatsächlich ist BRL-CAD so alt, dass es als das älteste Quellcode-Repository einer Anwendung gilt, die sich derzeit noch in aktiver Entwicklung befindet. Diese lange Geschichte zeugt von seiner Robustheit und kontinuierlichen Weiterentwicklung.
Ursprünglich von Mike Muuss am Army Research Laboratory entwickelt, wurde BRL-CAD jahrzehntelang vom US-Militär zur Modellierung von Waffensystemen eingesetzt. Es wurde jedoch auch für viel alltäglichere Designaufgaben verwendet, von akademischem und industriellem Design bis hin zu Gesundheitsanwendungen. Diese Vielseitigkeit unterstreicht die Leistungsfähigkeit des Tools, das sowohl für hochkomplexe als auch für alltägliche Konstruktionsaufgaben geeignet ist.
Was bringt Ihnen also mehr als 35 Jahre Entwicklung? BRL-CAD besteht aus mehr als 400 verschiedenen Werkzeugen und Anwendungen, die sich über mehr als eine Million Zeilen Quellcode verteilen. Nicht alle Teile stehen unter derselben Lizenz; die Lizenzen reichen von BSD über LGPL bis hin zur Public Domain. Die Datei COPYING innerhalb des Quellcodes des Projekts auf SourceForge enthält weitere Details. Wer ein umfassendes und historisch bewährtes Werkzeug für 3D-Modellierung sucht, sollte BRL-CAD in Betracht ziehen.
FreeCAD: Parametrische 3D-Modellierung
FreeCAD ist ein parametrisches Open-Source-CAD-Programm, das entwickelt wurde, um “reale Objekte jeder Größe” konstruieren zu können. Obwohl viele der von Benutzern präsentierten Beispiele kleinere Objekte sind, gibt es keinen spezifischen Grund, warum es nicht auch für architektonische Anwendungen verwendet werden könnte. FreeCAD ist hauptsächlich in C++ geschrieben, und Python-Programmierer werden die Möglichkeit schätzen, FreeCAD über seine Python-Schnittstelle zu erweitern und zu automatisieren. Diese Flexibilität durch Skripte ermöglicht eine hohe Anpassbarkeit an individuelle Arbeitsabläufe und spezifische Anforderungen. Wer Software kostenlos herunterladen möchte, findet in FreeCAD eine leistungsstarke Option.
FreeCAD kann eine Vielzahl gängiger Formate für 3D-Objekte importieren und exportieren, und seine modulare Architektur erleichtert die Erweiterung der Basisfunktionalität mit verschiedenen Plugins. Das Programm verfügt über viele integrierte Schnittstellenoptionen, von einem Sketcher über einen Renderer bis hin zu einer Robotersimulationsfähigkeit. Derzeit befindet sich FreeCAD in der Beta-Phase und wird aktiv mit regelmäßigen Veröffentlichungen entwickelt, aber die Entwickler warnen, dass es möglicherweise noch nicht für den Produktionseinsatz geeignet ist. Trotzdem bietet es für viele Projekte bereits eine beeindruckende Funktionsvielfalt.
Der Quellcode von FreeCAD wird auf GitHub gehostet und ist unter einer LGPL-Lizenz als Open Source verfügbar. Dies gewährleistet Transparenz und die Möglichkeit für die Community, zur Weiterentwicklung beizutragen und das Programm an ihre Bedürfnisse anzupassen.
LibreCAD: Der Spezialist für 2D CAD Open Source
LibreCAD ist ein weiteres CAD-Programm, das plattformübergreifend unter Windows, Mac und Linux funktioniert. Als Fork von QCAD (weiter unten erwähnt) hat LibreCAD eine Benutzeroberfläche, die AutoCAD-Benutzern vertraut vorkommen wird. Standardmäßig verwendet es das AutoCAD DXF-Format für den Import und das Speichern, kann aber auch andere Formate nutzen. LibreCAD ist jedoch ausschließlich für 2D-Zeichnungen konzipiert, was es zur idealen Wahl macht, wenn Ihre beabsichtigte Anwendung ein Lageplan oder etwas Ähnliches, also “flaches”, ist. Wenn Sie explizit nach einer Lösung für 2d Cad Open Source suchen, ist LibreCAD eine hervorragende Wahl.
Mit seiner Fokussierung auf 2D-Entwürfe bietet LibreCAD eine schlanke und effiziente Umgebung für präzises technisches Zeichnen. Es ist perfekt geeignet für Architekten, Ingenieure und Hobbyisten, die detaillierte 2D-Pläne erstellen möchten, ohne die Komplexität und den Overhead von 3D-Programmen. Die übersichtliche Oberfläche und die bekannten Werkzeuge ermöglichen einen schnellen Einstieg, insbesondere für Nutzer, die bereits Erfahrungen mit AutoCAD gesammelt haben.
LibreCAD ist unter der GPL lizenziert, und Sie finden seinen vollständigen Quellcode auf GitHub. Dies unterstreicht sein Engagement für die Open-Source-Prinzipien und bietet Nutzern die Freiheit, die Software zu prüfen, zu modifizieren und weiterzuverteilen. Es ist eine der besten 2D CAD Open Source Optionen, die auf dem Markt verfügbar sind und eine zuverlässige Alternative zu kommerziellen Lösungen darstellt.
Weitere Überlegungen und Optionen
Dies sind natürlich nicht die einzigen verfügbaren Optionen. Es gibt noch andere gute Open-Source-CAD-Lösungen, die es wert sind, erkundet zu werden, je nach Ihren spezifischen Anforderungen an 2D- oder 3D-Design. Die Open-Source-Community ist reich an talentierten Entwicklern, die kontinuierlich an der Verbesserung und Erweiterung dieser Tools arbeiten, wodurch eine Vielzahl an leistungsstarken und flexiblen Lösungen entsteht.
Wenn Sie mit sensiblen Daten oder großen Projekten arbeiten, sind Sicherheitslösungen in jeder Softwareentwicklung von größter Bedeutung. Auch bei Open-Source-Projekten sollte man stets auf die Aktivität der Community und die Aktualität der Software achten, um potenzielle Risiken zu minimieren und eine stabile Arbeitsumgebung zu gewährleisten.
Fazit:
Die Wahl des richtigen CAD-Programms, insbesondere im Open-Source-Bereich, hängt stark von Ihren individuellen Bedürfnissen und Ihrem Projektumfang ab. Es ist selten notwendig, ein teures und überdimensioniertes Programm zu verwenden, wenn eine kostenlose Open-Source-Alternative Ihre Anforderungen ebenso gut oder sogar besser erfüllt. Ob Sie ein leistungsstarkes 3D-Tool wie SALOME oder FreeCAD benötigen oder einen spezialisierten 2D-CAD-Editor wie LibreCAD suchen – die Open-Source-Welt bietet eine Fülle von Möglichkeiten.
Identifizieren Sie Ihre Kernbedürfnisse, testen Sie verschiedene Optionen und finden Sie das 2D CAD Open Source Programm, das perfekt zu Ihnen passt. Beginnen Sie noch heute mit dem Entwurf Ihrer Ideen und entdecken Sie die Freiheit und Flexibilität von Open-Source-Software!
